Toyota Camry et,
Toyota Partner.
Toyota Camry et,
Pieces Constitutives
PIECES CONSTITUTIVES

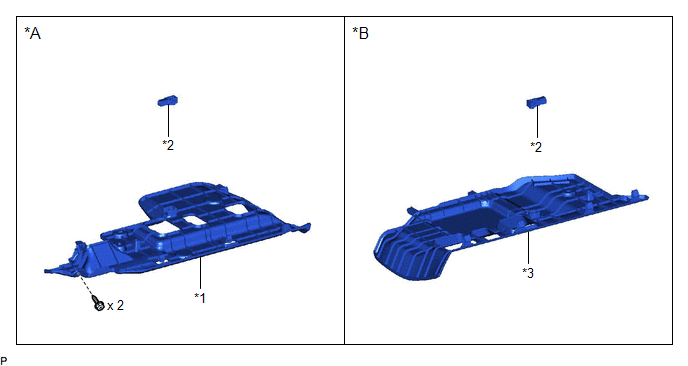

SCHEMA
|
*A | pour côté conducteur |
*B | pour côté passager avant |
|
*1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
*2 | ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 |
|
*3 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 (pour côté conducteur)
Cliquer ici .gif)
2. DEPOSER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 (pour côté conducteur)

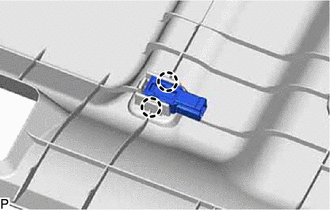

| (a) Libérer les 2 griffes pour déposer l'ensemble d'éclairage intérieur n° 1. |
|
3. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 (pour côté passager avant)
Cliquer ici
4. DEPOSER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 (pour côté passager avant)
| (a) Libérer les 2 griffes pour déposer l'ensemble d'éclairage intérieur n° 1. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ECLAIRAGE DE PLANCHER GAUCHE (ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1)
|

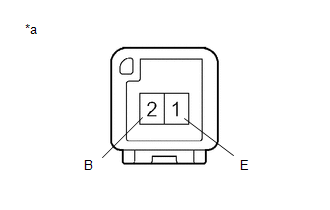

*a | Pièce constitutive sans faisceau de câbles branché (éclairage de plancher gauche (ensemble d'éclairage intérieur gauche n° 1)) |
(a) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage de plancher gauche s'allume.
OK:
|
Condition de mesure | Condition |
Condition spécifiée |
|---|---|---|
|
Batterie positive (+) → 2 (B) Batterie négative (-) → 1 (E) |
En permanence | L'éclairage de plancher gauche s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage de plancher gauche (ensemble d'éclairage intérieur n° 1).
2. VERIFIER L'ECLAIRAGE DE PLANCHER DROIT (ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1)
|
*a | Pièce constitutive sans faisceau de câbles branché (éclairage de plancher droit (ensemble d'éclairage intérieur n° 1)) |
(a) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage de plancher droit s'allume.
OK:
|
Condition de mesure | Condition |
Condition spécifiée |
|---|---|---|
|
Batterie positive (+) → 2 (B) Batterie négative (-) → 1 (E) |
En permanence | L'éclairage de plancher droit s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage de plancher droit (ensemble d'éclairage intérieur n° 1).
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 (pour côté conducteur)
(a) Engager les 2 griffes pour reposer l'ensemble d'éclairage intérieur n° 1.
2. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 (pour côté conducteur)
Cliquer ici .gif)
3. REPOSER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 (pour côté passager avant)
(a) Engager les 2 griffes pour reposer l'ensemble d'éclairage intérieur n° 1.
4. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 (pour côté passager avant)
Cliquer ici
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 (pour côté conducteur)
(a) Engager les 2 griffes pour reposer l'ensemble d'éclairage intérieur n° 1.
2. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 (pour côté conducteur)
Cliquer ici .gif)
3. REPOSER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 (pour côté passager avant)
(a) Engager les 2 griffes pour reposer l'ensemble d'éclairage intérieur n° 1.
4. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 (pour côté passager avant)
Cliquer ici
