VERIFICATION SUR VEHICULE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER LA ROUE ARRIERE

Cliquer ici

2. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE

Cliquer ici

3. DEPOSER LE BOUCHON D'ORIFICE DE REGLAGE DE MACHOIRE DE FREIN DE STATIONNEMENT

Cliquer ici

4. DEPOSER LE DISQUE ARRIERE

Cliquer ici

5. VERIFIER LE SERRAGE DU ROULEMENT DE MOYEU D'ESSIEU ARRIERE

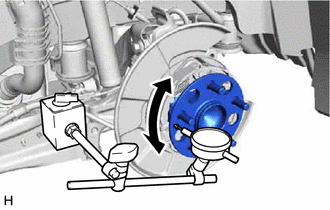

(a) A l'aide d'un comparateur à cadran à base magnétique, vérifier le serrage à proximité du centre du moyeu d'essieu arrière.

Desserrage maximum:

0,05 mm (0,00196 po)

REMARQUE:

S'assurer que le comparateur à cadran est perpendiculaire à la surface de mesure.
Maintenir l'aimant du comparateur à cadran loin de l'ensemble de moyeu d'essieu et de roulement arrière.

CONSEIL:

Si le desserrage est supérieur au maximum, remplacer l'ensemble de moyeu d'essieu arrière et de roulement.

6. VERIFIER L'OVALISATION DU MOYEU D'ESSIEU ARRIERE

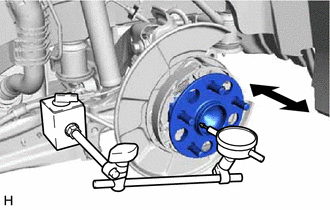

(a) A l'aide d'un comparateur à cadran à base magnétique, vérifier l'ovalisation sur la surface du moyeu d'essieu arrière, à l'extérieur des boulons de moyeu d'essieu arrière.

Ovalisation maximum:

0,05 mm (0,00196 po)

REMARQUE:

S'assurer que le comparateur à cadran est perpendiculaire à la surface de mesure.
Veiller à poser l'extrémité du comparateur à cadran vers l'extérieur des boulons de moyeu d'essieu arrière.
Maintenir l'aimant du comparateur à cadran loin de l'ensemble de moyeu d'essieu et de roulement arrière.

CONSEIL:

Si l'ovalisation est supérieure au maximum, remplacer l'ensemble de moyeu d'essieu arrière et de roulement.

7. REPOSER LE DISQUE ARRIERE

Cliquer ici

8. REPOSER LE BOUCHON D'ORIFICE DE REGLAGE DE MACHOIRE DE FREIN DE STATIONNEMENT

Cliquer ici

9. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE

Cliquer ici

10. REGLER LE FREIN DE STATIONNEMENT

Cliquer ici

11. REPOSER LA ROUE ARRIERE

Cliquer ici
