PIECES CONSTITUTIVES

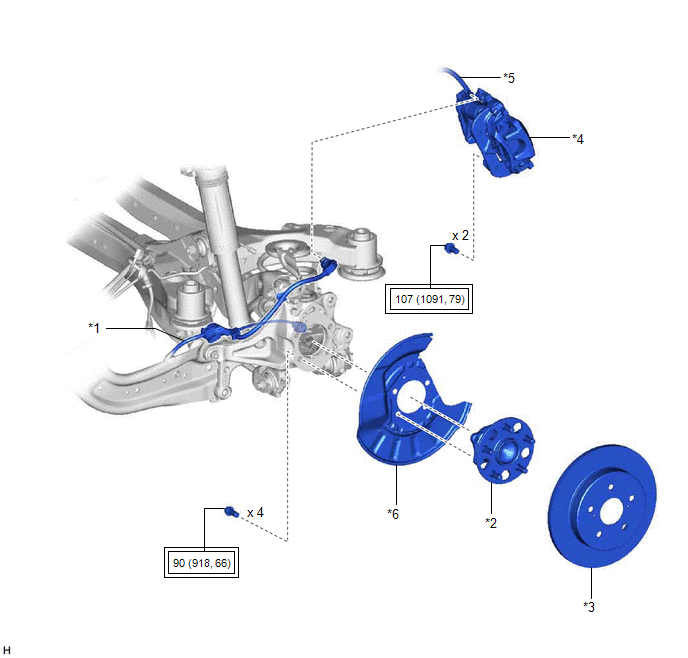

SCHEMA
|
*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
*2 | ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE |
|
*3 | DISQUE ARRIERE |
*4 | ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE |
|
*5 | FLEXIBLE ARRIERE |
*6 | SOUS-ENSEMBLE DE PARE-POUSSIERE DE FREIN A DISQUE ARRIERE |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
