DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble d'airbag rideau sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
CONSEIL:
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici .gif)
.png)
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
3. DEPOSER L'ENSEMBLE D'AIRBAG RIDEAU
ATTENTION:
Lors de l'enregistrement de l'ensemble d'airbag rideau, veiller à ce que le côté déploiement d'airbag soit orienté vers le haut.
.png) |
Côté déploiement |
REMARQUE:
Lors de la dépose de l'ensemble d'airbag rideau, demander de l'aide pour le maintenir afin d'éviter qu'il se plie.
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
.png)

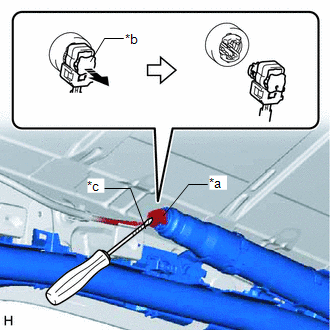

(c) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer le bouton de verrouillage de connecteur d'airbag et débrancher le connecteur d'airbag.
|
*a | Connecteur d'airbag |
|
*b | Bouton de verrouillage de connecteur d'airbag |
|
*c | Ruban adhésif de protection |
.png) |
Libérer dans ce sens |
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

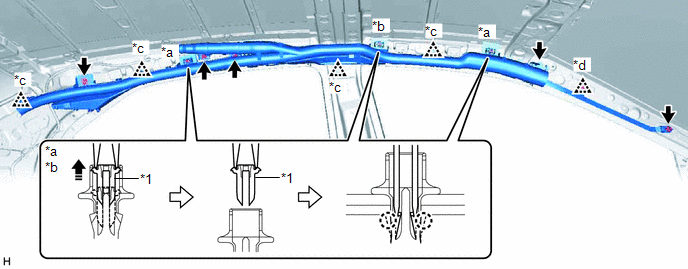

(d) A l'aide d'une pince à bec fin, déposer les 3 goupilles des 2 agrafes (A) et l'agrafe (B).
REMARQUE:
Veiller à ne pas endommager les goupilles.
|
*1 | Goupille | - |
- |
| *a | Agrafe (A) |
*b | Agrafe (B) |
|
*c | Agrafe (C) |
*d | Agrafe (D) |
|
|
Déposer dans ce sens |
- | - |
(e) A l'aide de 2 tournevis, libérer les 2 griffes de chaque agrafe (A) et (B), et détacher les 2 agrafes (A) et l'agrafe (B) de la caisse du véhicule comme indiqué sur le schéma.
CONSEIL:
Détacher les 2 agrafes (A), l'agrafe (B) et l'ensemble d'airbag rideau de la caisse du véhicule comme une unité.
(f) Libérer les 4 agrafes (C) et déposer l'agrafe (D).
(g) Tout en maintenant l'ensemble d'airbag rideau, déposer les 5 boulons et l'ensemble d'airbag rideau.
(h) Déposer les 2 agrafes (A) et l'agrafe (B) de l'ensemble d'airbag rideau.
