Toyota Camry Manuel de réparation XV50 (2011–2019): Verification Sur Vehicule

VERIFICATION SUR VEHICULE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

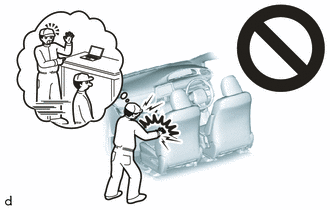

ATTENTION:

Veiller à suivre correctement les procédures de dépose et de repose pour les ensembles d'airbag rideau.

PROCEDURE

1. VERIFIER L'ENSEMBLE D'AIRBAG RIDEAU (véhicule n'ayant pas subi de collision)

(a) Procéder à une vérification du système de diagnostic.

Cliquer ici

(b) Vérifier visuellement l'absence de défauts dans les ensembles d'airbags rideaux reposés sur le véhicule.

CONSEIL:

Les défauts sont les suivants:

OK:

Il n'y a aucun défaut.

Si un défaut est détecté, remplacer chaque garnissage de montant ou ensemble de ciel de toit par un élément neuf.

2. VERIFIER L'ENSEMBLE D'AIRBAG RIDEAU (véhicule ayant subi une collision mais dont l'airbag rideau ne s'est pas déployé)

(a) Procéder à une vérification du système de diagnostic.

Cliquer ici

(b) Vérifier visuellement la présence de défauts avec les ensembles d'airbags rideaux déposés du véhicule.

CONSEIL:

Les défauts sont les suivants:

OK:

Il n'y a aucun défaut.

Si l'un de ces défauts est détecté, remplacer l'ensemble d'airbag rideau par un élément neuf.
