REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER L'ENSEMBLE D'AIRBAG RIDEAU

REMARQUE:

Lors de la repose de l'ensemble d'airbag rideau, demander de l'aide pour le maintenir afin d'éviter qu'il se plie.

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

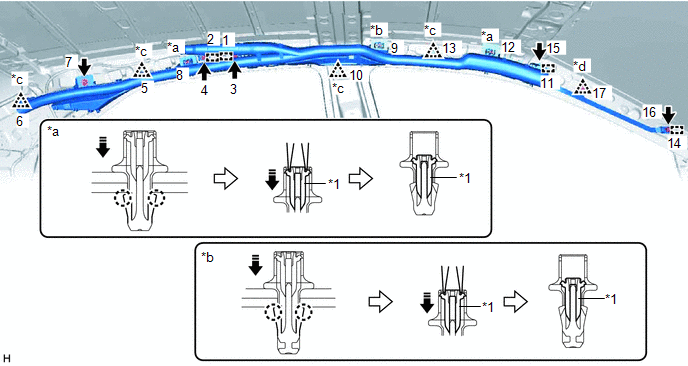

(c) Introduire les 4 crochets puis poser l'ensemble d'airbag rideau avec les 5 boulons neufs, les 2 agrafes (A) avec goupilles neuves et l'agrafe (B) neuve, et engager les 4 agrafes (C) et une agrafe (D) neuve dans l'ordre indiqué sur le schéma.

Torque:

11 N·m {112 kgf·cm, 8 ft·lbf}

REMARQUE:

Ne pas tordre l'ensemble d'airbag rideau lors de sa mise en place.

CONSEIL:

Engager les 2 griffes pour poser chaque agrafe neuve (A) et (B).

*1	Goupille	-	-
*a	Agrafe (A)	*b	Agrafe (B)
*c	Agrafe (C)	*d	Agrafe (D)
	Poser dans ce sens	-	-

(d) A l'aide d'une pince à bec fin, enfoncer les 3 goupilles dans les 2 agrafes (A) et l'agrafe (B).

REMARQUE:

• Veiller à ne pas endommager les goupilles.
• S'assurer que les goupilles des agrafes (A) et (B) sont fermement enfoncées.

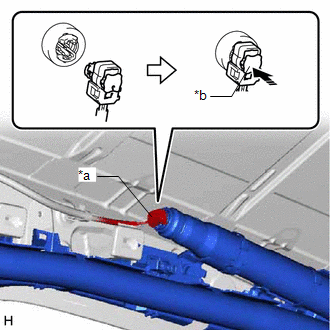

(e) Brancher le connecteur d'airbag.

*a	Connecteur d'airbag
*b	Bouton de verrouillage de connecteur d'airbag
	Pousser dans ce sens

REMARQUE:

Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

(f) Pousser le bouton de verrouillage de connecteur d'airbag pour reposer le connecteur d'airbag.

2. REPOSER L'ENSEMBLE DE CIEL DE TOIT

Cliquer ici

3. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC

Cliquer ici
