PIECES CONSTITUTIVES

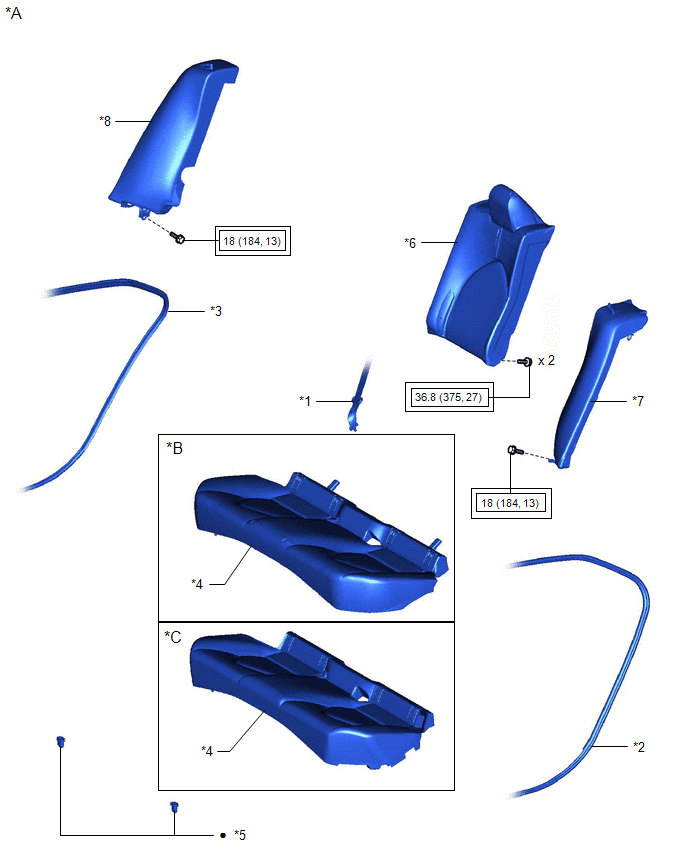

SCHEMA
|
*A | sans appuie-tête escamotable |
*B | fabrication TMC |
|
*C | fabrication TMMK |
- | - |
|
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
|
*3 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE |
*4 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
|
*5 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
*6 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
|
*7 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
*8 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |

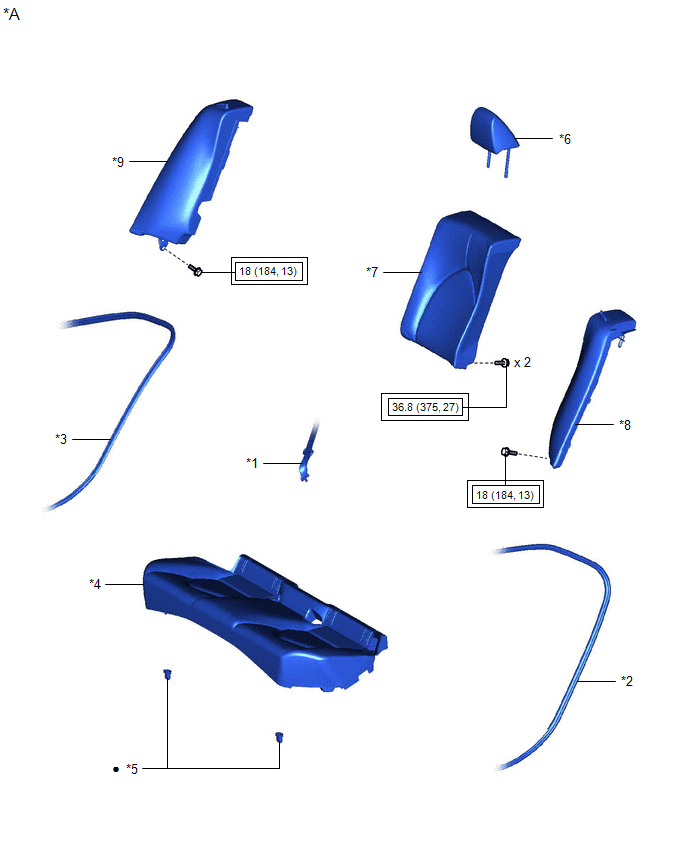

SCHEMA
|
*A | avec appuie-tête amovible |
- | - |
|
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
|
*3 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE |
*4 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
|
*5 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
*6 | ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE GAUCHE |
|
*7 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
*8 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
|
*9 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT |
- | - |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |

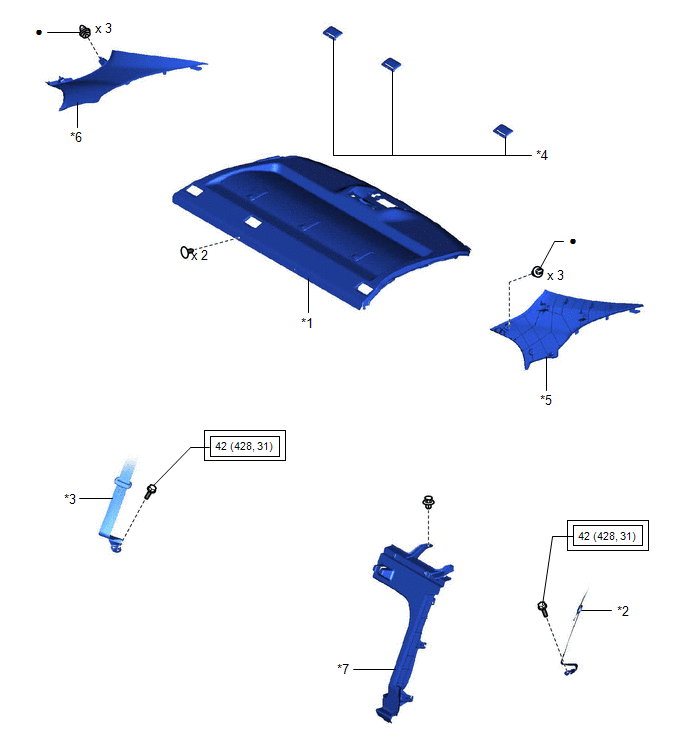

SCHEMA
|
*1 | ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE |
*2 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE |
|
*3 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE |
*4 | CACHE D'ORIFICE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE |
|
*5 | GARNISSAGE LATERAL INTERIEUR GAUCHE DE TOIT |
*6 | GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT |
|
*7 | PANNEAU DE SEPARATION D'HABITACLE GAUCHE |
- | - |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |

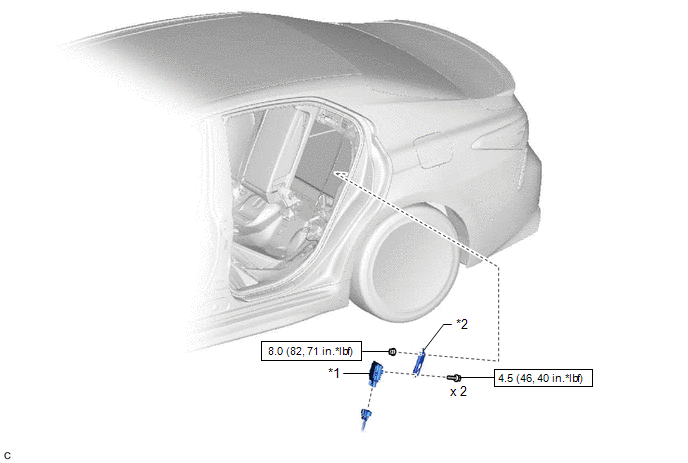

SCHEMA
|
*1 | ECU DE COMMANDE DE POMPE A CARBURANT |
*2 | SUPPORT D'ECU DE COMMANDE DE POMPE A CARBURANT |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
