DESCRIPTION
Les ensembles de moteur de lève-vitre électrique sont actionnés par l'ensemble de contacteur principal de réseau multiplex, l'ensemble de contacteur de lève-vitre électrique ou les ensembles de contacteur de lève-vitre électrique arrière. Les ensembles de moteur de lève-vitre électrique remplissent les fonctions de moteur, de lève-vitre et d'ECU.
Ce DTC est enregistré lorsqu'un ensemble de moteur de lève-vitre électrique présente un dysfonctionnement, ou quand l'ECU intégrée dans l'ensemble de moteur de lève-vitre électrique détermine que la position de fermeture complète de la vitre électrique a dévié d'environ 20 mm (0,787 in.) minimum par rapport à la position normale.
Moteur de porte D|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
|---|---|---|---|
|
B2311 | Dysfonctionnement du moteur de lève-vitre électrique |
|
|
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
|---|---|---|---|
|
B2311 | Dysfonctionnement du moteur de lève-vitre électrique |
|
|
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
|---|---|---|---|
|
B2311 | Dysfonctionnement du moteur de lève-vitre électrique |
|
|
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
|---|---|---|---|
|
B2311 | Dysfonctionnement du moteur de lève-vitre électrique |
|
|

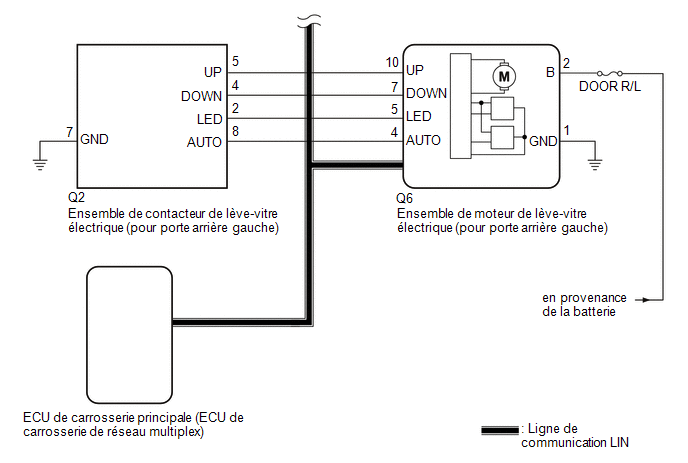

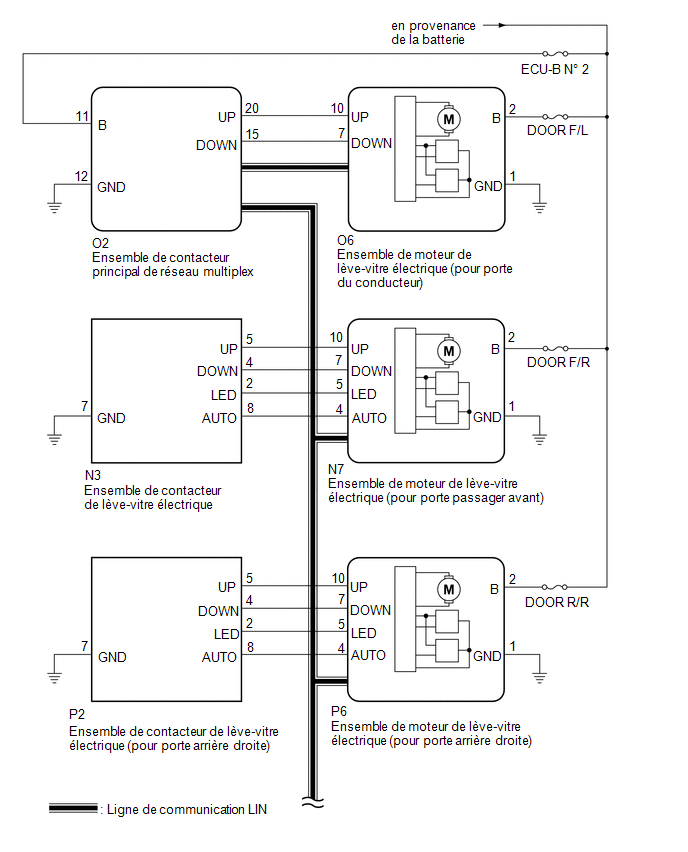

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
Cliquer ici
Cliquer ici
PROCEDURE
|
1. | VERIFIER SI DES DTC SONT EMIS |
(a) Supprimer les DTC.
Body Electrical > D-Door Motor > Clear DTCs Body Electrical > P-Door Motor > Clear DTCs Body Electrical > RL-Door Motor > Clear DTCs Body Electrical > RR-Door Motor > Clear DTCs(b) Vérifier les DTC.
Body Electrical > D-Door Motor > Trouble Codes Body Electrical > P-Door Motor > Trouble Codes Body Electrical > RL-Door Motor > Trouble Codes Body Electrical > RR-Door Motor > Trouble CodesOK:
Le DTC B2311 n'est pas émis.
| OK | .gif) | UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
|
|
| 2. |
VERIFIER SI DES DTC SONT EMIS |
(a) Vérifier les pièces pour lesquelles ce DTC a été émis.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
DTC émis par l'ensemble de moteur de lève-vitre électrique (pour côté conducteur) |
A |
| DTC émis par l'ensemble de moteur de lève-vitre électrique (pour côté passager avant) |
B |
| DTC émis par l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche) |
C |
| DTC émis par l'ensemble de moteur de lève-vitre électrique (pour porte arrière droite) |
D |
| B |
| PASSER AU POINT 4 |
| C |
| PASSER AU POINT 5 |
| D |
| PASSER AU POINT 6 |
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU CONDUCTEUR) - BATTERIE ET MASSE DE CARROSSERIE) |
| (a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|

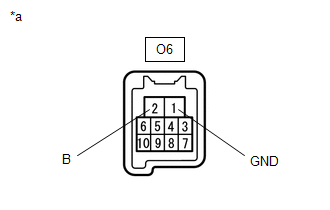

O6-1 (GND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| OK | | PASSER AU POINT 7 |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DE PASSAGER AVANT) - BATTERIE ET MASSE DE CARROSSERIE) |
| (a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|

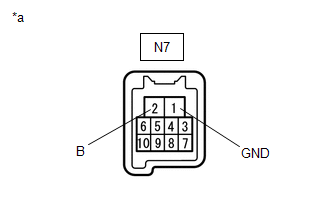

N7-1 (GND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| OK | | PASSER AU POINT 7 |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
| 5. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE GAUCHE) - BATTERIE ET MASSE DE CARROSSERIE) |
| (a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|

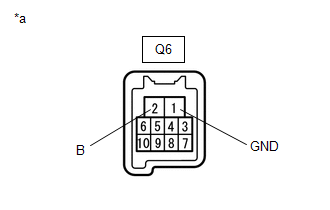

Q6-1 (GND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| OK | | PASSER AU POINT 7 |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
| 6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE DROITE) - BATTERIE AUXILIAIRE ET MASSE DE CARROSSERIE) |
| (a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|

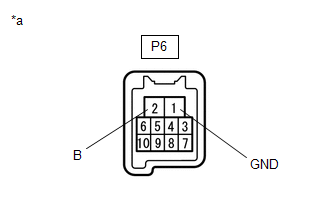

P6-1 (GND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 7. |
EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (EMPLACEMENT CONCERNE) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / (système souhaité) / Active Test.
CONSEIL:
Effectuer l'active test de l'ensemble de moteur de lève-vitre électrique dont l'ECU a enregistré le DTC B2311.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
ATTENTION:
Lors de ce test, veiller à ne pas se blesser avec des pièces du véhicule en mouvement. Pendant l'Active Test, la fonction anticoincement ne fonctionne pas.
Body Electrical > D-Door Motor > Active Test|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Power Window | Vitre électrique |
OFF / DOWN / UP | - |
|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Power Window | Vitre électrique |
OFF / DOWN / UP | - |
|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Power Window | Vitre électrique |
OFF / DOWN / UP | - |
|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Power Window | Vitre électrique |
OFF / DOWN / UP | - |
|
Affichage du tester |
|---|
|
Power Window |
|
Affichage du tester |
|---|
|
Power Window |
|
Affichage du tester |
|---|
|
Power Window |
|
Affichage du tester |
|---|
|
Power Window |
OK:
Chaque vitre électrique fonctionne normalement.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
OK | A |
|
NG (vitre électrique de porte côté conducteur) |
B |
| NG (vitre de la porte du passager avant) | |
|
NG (vitre électrique côté arrière gauche) |
C |
| NG (vitre électrique côté arrière droit) |
| B |
| REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU CONDUCTEUR OU PORTE DU PASSAGER AVANT)
|
| C |
| REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE GAUCHE OU PORTE ARRIERE DROITE)
|
|
| 8. |
PROCEDER A L'INITIALISATION (EMPLACEMENT CONCERNE) |
(a) Initialiser l'ensemble de moteur de lève-vitre électrique.
Cliquer ici
CONSEIL:
Initialiser l'ensemble de moteur de lève-vitre électrique dont l'ECU a enregistré le DTC B2311.
|
| 9. |
VERIFIER LE SYSTEME DE COMMANDE DE VITRE ELECTRIQUE (EMPLACEMENT CONCERNE) |
(a) S'assurer que la vitre électrique fonctionne normalement en l'ouvrant et en la fermant.
Cliquer ici
CONSEIL:
Vérifier le fonctionnement de la vitre électrique pour laquelle le DTC B2311 a été enregistré.
OK:
Chaque vitre électrique fonctionne normalement.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
OK | A |
|
NG (vitre électrique de porte côté conducteur) |
B |
| NG (vitre de la porte du passager avant) | |
|
NG (vitre électrique côté arrière gauche) |
C |
| NG (vitre électrique côté arrière droit) |
| B |
| REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU CONDUCTEUR OU PORTE DU PASSAGER AVANT)
|
| C |
| REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE GAUCHE OU PORTE ARRIERE DROITE)
|
|
| 10. |
VERIFIER SI LES PIECES CONSTITUTIVES ONT ETE CORRECTEMENT POSEES |
(a) Vérifier que les pièces constitutives de la vitre électrique sont correctement posées.
OK:
Les pièces constitutives de la vitre électrique sont correctement posées.
| INCORRECT | | POSER LES PIECES CORRECTEMENT |
|
| 11. |
VERIFIER SI DES DTC SONT EMIS |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Attendre au moins 10 secondes puis mettre le contacteur d'allumage en position ON.
(c) Vérifier les DTC.
Body Electrical > D-Door Motor > Trouble Codes Body Electrical > P-Door Motor > Trouble Codes Body Electrical > RL-Door Motor > Trouble Codes Body Electrical > RR-Door Motor > Trouble CodesOK:
Le DTC B2311 n'est pas émis.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
OK | A |
|
NG (vitre électrique de porte côté conducteur) |
B |
| NG (vitre de la porte du passager avant) | |
|
NG (vitre électrique côté arrière gauche) |
C |
| NG (vitre électrique côté arrière droit) |
| A |
| FIN |
| B |
| REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE DROITE (POUR PORTE DU CONDUCTEUR OU PORTE DU PASSAGER AVANT)
|
| C |
| REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE GAUCHE OU PORTE ARRIERE DROITE)
|
