Toyota Camry Manuel de réparation XV50 (2011–2019): Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER LE RETROVISEUR EXTERIEUR (type A)
(a) sans système de contrôle d'angle mort:

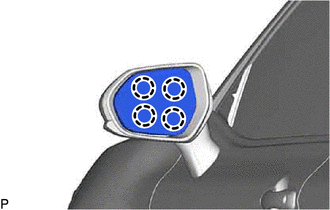

(1) Engager les 4 griffes pour reposer le rétroviseur extérieur. REMARQUE: Ne pas pousser le rétroviseur extérieur avec une force excessive. Cela risquerait de casser la surface de rétroviseur. |
|
(b) avec système de contrôle d'angle mort:

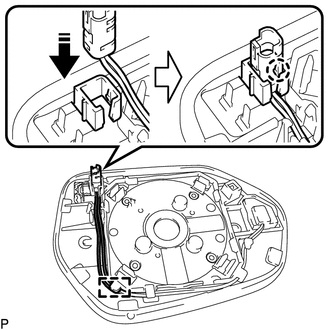

(1) Engager l'attache.
Poser dans ce sens |
(2) Engager la griffe comme indiqué sur le schéma.
(3) Brancher les 2 connecteurs. | |
(4) Engager les 4 griffes pour reposer le rétroviseur extérieur. REMARQUE: Ne pas pousser le rétroviseur extérieur avec une force excessive. Cela risquerait de casser la surface de rétroviseur. |
|
2. REPOSER LE RETROVISEUR EXTERIEUR (type B)

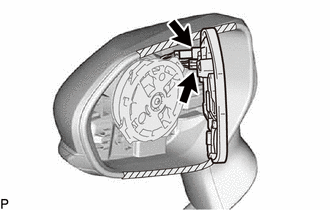

(a) Brancher les 2 connecteurs.
(b) Engager les 4 griffes pour reposer le rétroviseur extérieur. REMARQUE: Ne pas pousser le rétroviseur extérieur avec une force excessive. Cela risquerait de casser la surface de rétroviseur. |
|
