Toyota Camry Manuel de réparation XV50 (2011–2019): Bourrelet D'habillage D'ouverture De Porte Avant
Pieces Constitutives
PIECES CONSTITUTIVES

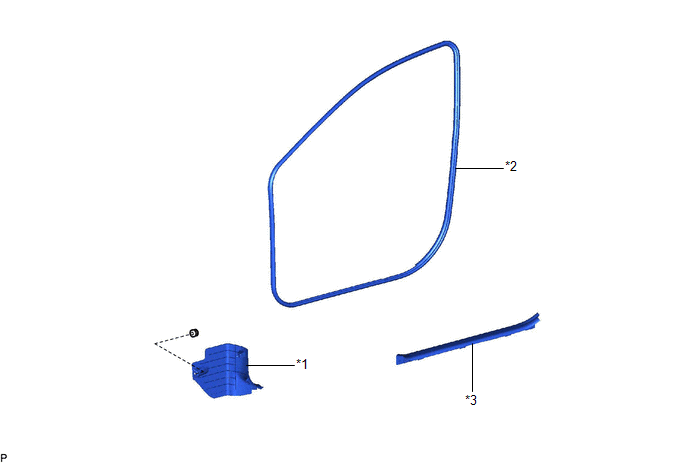

SCHEMA
*1 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT |
*3 | PLAQUE DE SEUIL DE PORTE AVANT |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT
Cliquer ici
3. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT

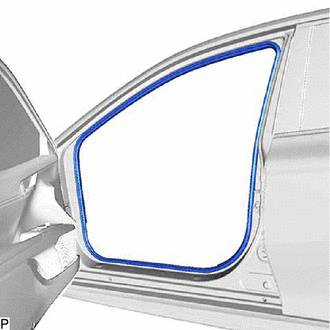

(a) Déposer le bourrelet d'habillage d'ouverture de porte avant. |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT

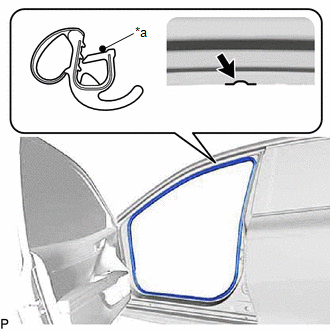

(a) Aligner le repère d'alignement du bourrelet d'habillage d'ouverture de porte avant avec le flasque sur la caisse du véhicule indiqué par la flèche sur le schéma puis reposer le bourrelet d'habillage d'ouverture de porte avant.
*a | Repère d'alignement |
Position de flasque |
REMARQUE:
- Toujours aligner le repère d'alignement avec le flasque lors de la repose de la pièce. Si le repère d'alignement n'est pas aligné, de l'eau risque d'entrer.
- Après la repose, vérifier que les coins sont correctement adaptés.
CONSEIL:
- S'assurer de reposer d'abord la partie du bourrelet d'habillage d'ouverture de porte avant à côté du repère d'alignement.
- La couleur des repères d'alignement sur le bourrelet d'habillage d'ouverture de porte avant gauche et le bourrelet d'habillage d'ouverture de porte avant droite sont différentes.
Repère d'alignement:
Emplacement
Couleur
pour côté gauche
Jaune
pour côté droit
Blanc(he)
2. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT
Cliquer ici
3. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT
Cliquer ici
