Toyota Camry Manuel de réparation XV50 (2011–2019): Bourrelet De Porte De Compartiment A Bagages

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

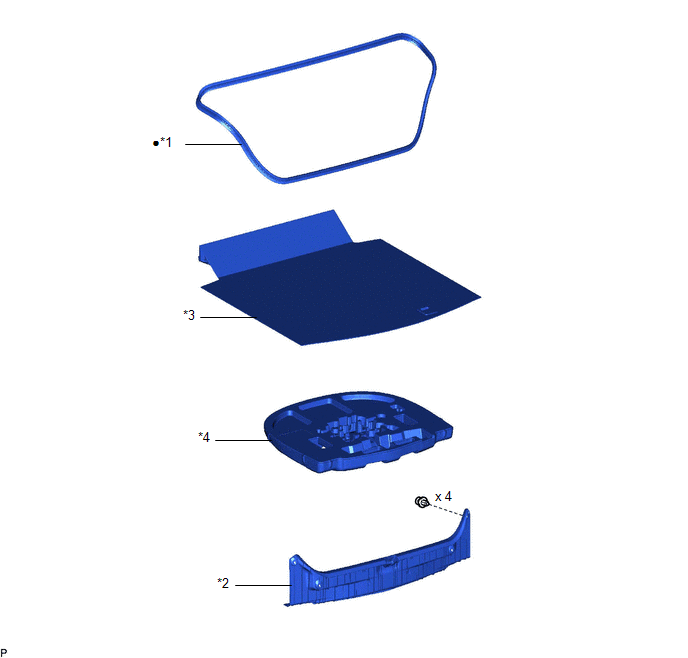

*1

BOURRELET DE PORTE DE COMPARTIMENT A BAGAGES

*2

PLAQUE DE FINITION DE PLANCHER ARRIERE

*3

ENSEMBLE DE CACHE DE ROUE DE SECOURS

*4

PLATEAU DE CACHE DE ROUE DE SECOURS

Pièce non réutilisable

-

-

Depose

DEPOSE

PROCEDURE

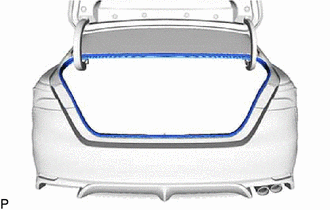

1. DEPOSER L'ENSEMBLE DE CACHE DE ROUE DE SECOURS

Cliquer ici

2. DEPOSER LE PLATEAU DE CACHE DE ROUE DE SECOURS

Cliquer ici

3. DEPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE

Cliquer ici

4. DEPOSER LE BOURRELET DE PORTE DE COMPARTIMENT A BAGAGES

(a) Déposer le bourrelet de porte de compartiment à bagages.

Repose

REPOSE

PROCEDURE

1. REPOSER LE BOURRELET DE PORTE DE COMPARTIMENT A BAGAGES

(a) Veiller à éliminer toute trace de produit d'étanchéité des surfaces de pose de la carrosserie du véhicule.

REMARQUE:

S'il y a du produit d'étanchéité qui reste sur la caisse du véhicule, le bourrelet de porte de compartiment à bagages risque de ne pas pouvoir être posé correctement et de tomber. Veiller à éliminer complètement le produit d'étanchéité qui reste sur les surfaces de pose intérieure et extérieure de la carrosserie du véhicule.

(b) Aligner le joint d'un nouveau bourrelet de porte de compartiment à bagages à l'aide de la gâche de serrure de porte de compartiment à bagages et reposer provisoirement le bourrelet de porte de compartiment à bagages.

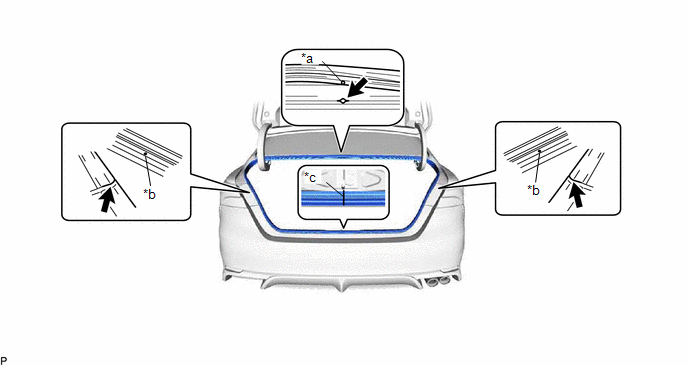

*a

Repère d'alignement (jaune)

*b

Repère d'alignement (blanc)

*c

Joint

-

-

Position de flasque

-

-

(c) Aligner les repères d'alignement du bourrelet de porte de compartiment à bagages sur les flasques de la caisse du véhicule indiquées par les flèches puis reposer le bourrelet de porte de compartiment à bagages.

REMARQUE:

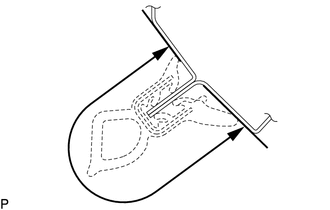

CONSEIL:

S'assurer de reposer d'abord les pièces du bourrelet de porte de compartiment à bagages près du joint et des repères d'alignement comme indiqué sur le schéma, puis reposer les coins.

2. REPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE

Cliquer ici

3. REPOSER LE PLATEAU DE CACHE DE ROUE DE SECOURS

Cliquer ici

4. REPOSER L'ENSEMBLE DE CACHE DE ROUE DE SECOURS

Cliquer ici
