Toyota Camry Manuel de réparation XV50 (2011–2019): Bourrelet D'habillage D'ouverture De Porte Arriere

Toyota Camry Manuel de réparation XV50 (2011–2019) / Extérieur du véhicule / Portes / Hayon / Bourrelet D'habillage D'ouverture De Porte Arriere

Pieces Constitutives

PIECES CONSTITUTIVES

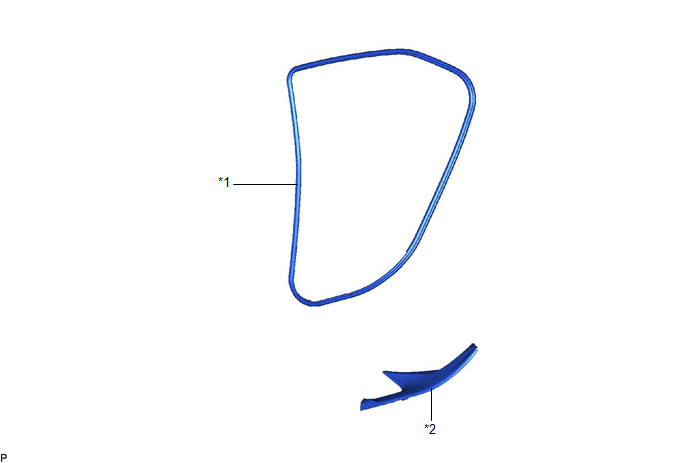

SCHEMA

BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE

PLAQUE DE SEUIL DE PORTE ARRIERE

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.

PROCEDURE

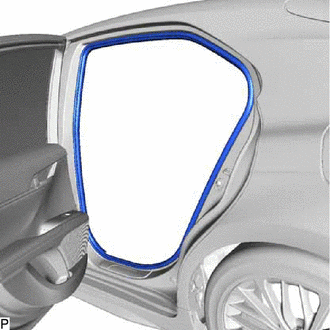

1. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE

Cliquer ici

2. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE

(a) Déposer le bourrelet d'habillage d'ouverture de porte arrière.

Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE

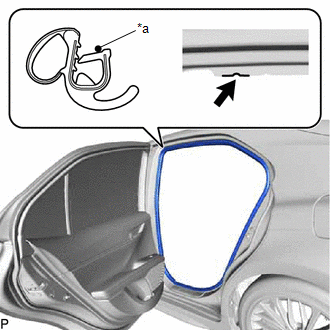

(a) Aligner le repère d'alignement du bourrelet d'habillage d'ouverture de porte arrière avec le flasque sur la caisse du véhicule indiqué par la flèche sur le schéma puis reposer le bourrelet d'habillage d'ouverture de porte arrière.

*a	Repère d'alignement
	Position de flasque

REMARQUE:

Toujours aligner le repère d'alignement avec le flasque lors de la repose de la pièce. Si le repère d'alignement n'est pas aligné, de l'eau risque d'entrer.
Après la repose, vérifier que les coins sont correctement adaptés.

CONSEIL:

S'assurer de reposer d'abord la partie du bourrelet d'habillage d'ouverture de porte arrière à côté du repère d'alignement.
La couleur des repères d'alignement sur le bourrelet d'habillage d'ouverture de porte arrière gauche et le bourrelet d'habillage d'ouverture de porte arrière droite sont différentes.
Repère d'alignement:

Emplacement

Couleur

pour côté gauche

Rouge

pour côté droit

Bleu(e)

Emplacement	Couleur
pour côté gauche	Rouge
pour côté droit	Bleu(e)

2. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE

Cliquer ici
