REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
(a) Reposer l'ensemble de boîtier de console avec les 4 boulons et les 2 vis.

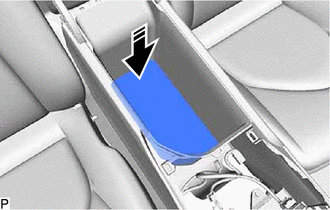

2. REPOSER LE TAPIS DE BOITIER DE CONSOLE
(a) Déposer le boîtier de console arrière comme indiqué sur le schéma.
.png) |
Poser dans ce sens |

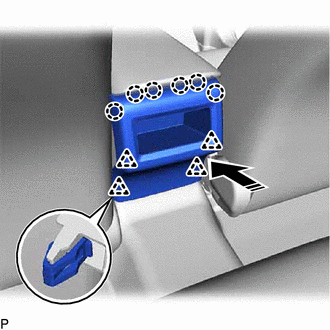

3. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE (fabrication TMC)
(a) Engager les 6 agrafes et les 4 griffes pour reposer le sous-ensemble de panneau de console d'extrémité arrière comme indiqué sur le schéma.
|
|
Poser dans ce sens |
4. REPOSER LE PORTE-GOBELET DE TABLEAU DE BORD
(a) Engager les 2 griffes.
(b) Reposer le porte-gobelet de tableau de bord à l'aide des 3 vis.
5. REPOSER LE SOUS-ENSEMBLE DE GARNITURE DE BOITIER DE CONSOLE AVANT
(a) Reposer le sous-ensemble de garniture de boîtier de console avant avec les 5 vis.
6. REPOSER LE TEMOIN DE POSITION DE CHANGEMENT DE VITESSE
pour UB80E:
Cliquer ici .gif)
pour UA80E:
Cliquer ici

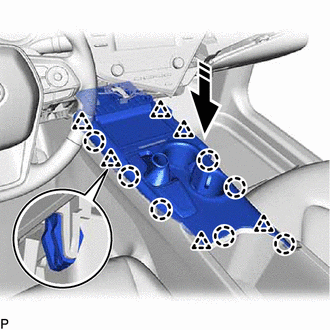

7. REPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR ARRIERE DE CONSOLE
(a) Brancher chaque connecteur.
(b) Engager l'attache.
(c) Engager les 6 agrafes et les 7 griffes pour reposer le sous-ensemble de panneau supérieur arrière de console comme indiqué sur le schéma.
|
|
Poser dans ce sens |
(d) Placer le levier de changement de vitesse en position P.
8. REPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE
pour UB80E:
Cliquer ici
pour UA80E:
Cliquer ici
9. REPOSER LE CACHE DU BOUTON DE DEVERROUILLAGE DE CHANGEMENT DE VITESSE
pour UB80E:
Cliquer ici
pour UA80E:
Cliquer ici
10. REPOSER LE PANNEAU DE FINITION CENTRAL INFERIEUR DE TABLEAU DE BORD
(a) Brancher chaque connecteur.
(b) Engager l'attache.
(c) Engager les 7 agrafes pour reposer le panneau de finition inférieur central de tableau de bord comme indiqué sur le schéma.
|
|
Poser dans ce sens |

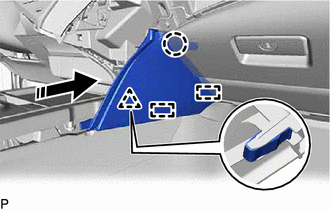

11. REPOSER LA PLAQUE DE FINITION DE TABLEAU DE BORD
(a) Engager les 2 guides, la griffe et l'agrafe pour reposer le garnissage de panneau de finition de tableau de bord comme indiqué sur le schéma.
|
|
Poser dans ce sens |

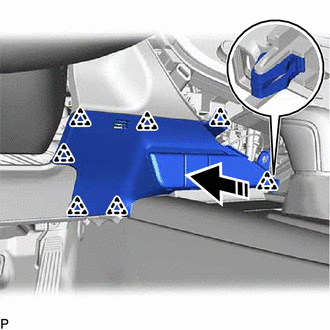

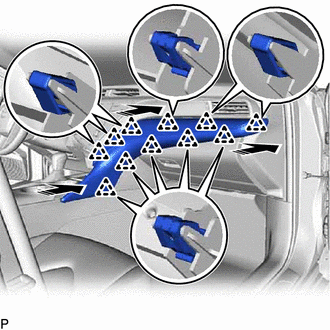

12. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2
(a) Engager les 11 agrafes pour reposer le sous-ensemble de garnissage de tableau de bord n° 2, comme indiqué sur le schéma.
|
|
Poser dans ce sens |

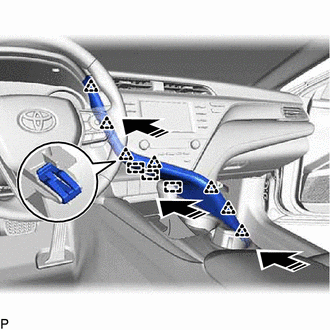

13. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
(a) Brancher le connecteur.
(b) Libérer les 3 guides et les 7 agrafes pour reposer le combiné d'instruments de protection de combiné d'instruments n° 1 comme indiqué sur le schéma.
|
|
Poser dans ce sens |
