REMONTAGE
PROCEDURE

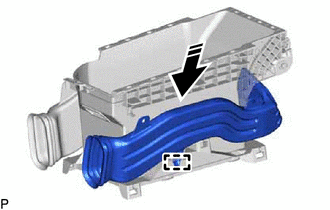

1. REPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 2 (fabrication TMMK)
(a) Avec registre:
(1) Engager le guide, comme indiqué sur le schéma.
![]() |

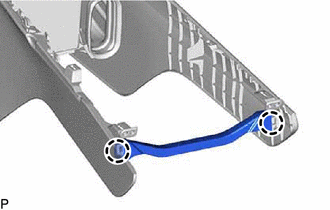

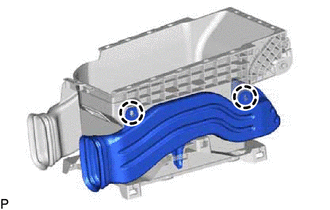

Poser dans ce sens |
(2) Engager les 2 griffes pour reposer le support de boîtier de console n° 2. |
|
2. REPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 3 (fabrication TMMK)
(a) Avec registre:

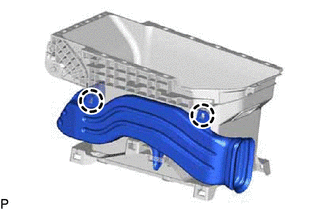

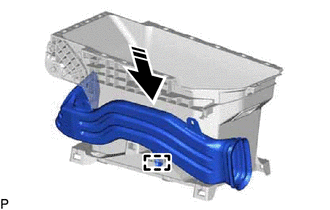

(1) Engager le guide, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(2) Engager les 2 griffes pour reposer le support de boîtier de console n° 3. |
|
3. REPOSER LE PANNEAU LATERAL DE BOITIER N° 1 (fabrication TMMK)

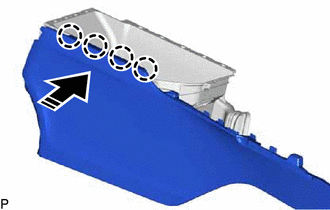

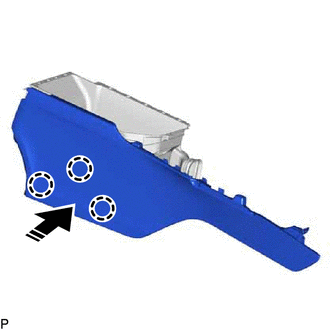

(a) Engager les 4 griffes comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Engager les 3 griffes pour reposer la plaque de boîtier supérieur n° 1 comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
4. REPOSER LE PANNEAU LATERAL DE BOITIER N° 2 (fabrication TMMK)

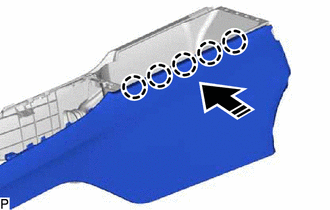

(a) Engager les 5 griffes comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Engager les 3 griffes pour reposer la plaque de boîtier supérieur n° 2 comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
5. REPOSER LE DISPOSITIF DE RETENUE DE BOITIER DE CONSOLE (fabrication TMMK)
(a) Engager les 2 griffes pour reposer la garniture de boîtier de console. |
|
6. REPOSER LA DOUILLE DE CHARGEUR USB (avec prise électrique)
Cliquer ici
7. REPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE PORTE DE COMPARTIMENT DE CONSOLE (fabrication TMMK)

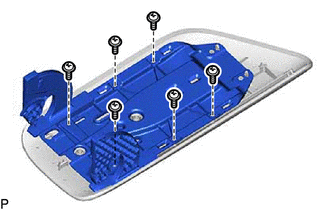

(a) Reposer le sous-ensemble de porte de compartiment de console avec les 6 vis. |
|

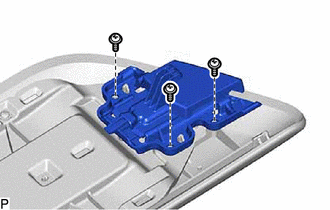

8. REPOSER LE SOUS-ENSEMBLE DE MECANISME DE VERROUILLAGE DE PORTE DE COMPARTIMENT DE CONSOLE (fabrication TMMK)
(a) Reposer le sous-ensemble de verrouillage de porte de compartiment de console avec les 3 vis. |
|
9. REPOSER LE COUSSINET DE PORTE DE COMPARTIMENT DE CONSOLE (fabrication TMMK)
(a) Engager les 2 griffes pour reposer les 2 coussinets de porte de compartiment de console. |
|
10. REPOSER LE PANNEAU DE PORTE DE COMPARTIMENT DE CONSOLE (fabrication TMMK)

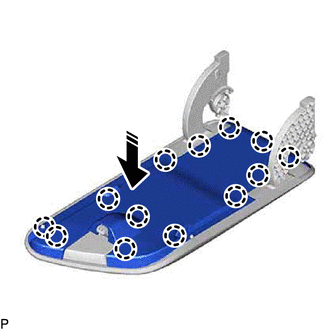

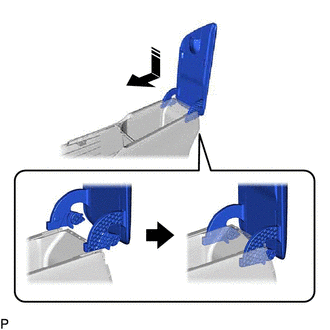

(a) Engager les 13 griffes pour reposer la panneau de porte de compartiment de console comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

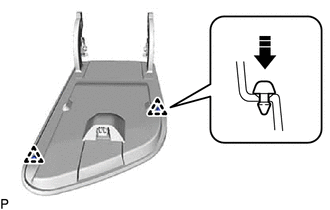

11. REPOSER LE COUSSINET DE PORTE DE COMPARTIMENT DE CONSOLE (fabrication TMC)
(a) Engager les 2 agrafes pour reposer les 2 nouveaux coussinets de porte de compartiment de console comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

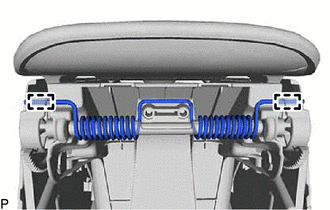

12. REPOSER L'ENSEMBLE D'ACCOUDOIR DE CONSOLE ARRIERE

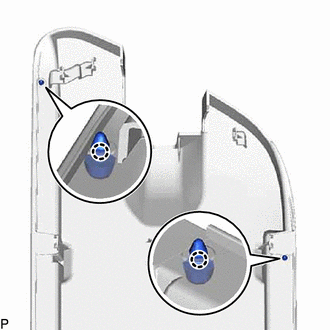

(a) Introduire l'ensemble d'accoudoir de console arrière comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

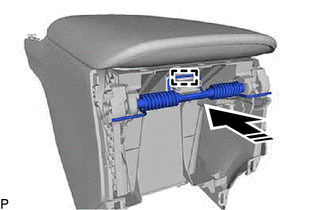

(b) Engager le guide pour reposer le ressort de support de fixation de boîtier de console du boîtier de console et l'entretoise comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

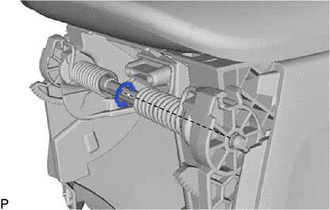

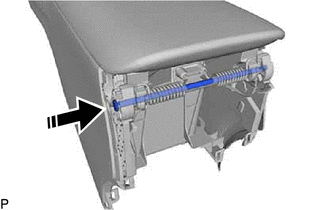

(c) Reposer l'axe de butée de porte de compartiment de console comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(d) Reposer l'anneau en E. |
|
(e) Engager les 2 guides pour reposer l'ensemble d'accoudoir de console arrière. |
|
13. REPOSER L'ENSEMBLE DE REGISTRE DE BOITIER DE CONSOLE (fabrication TMMK)
(a) Avec registre:

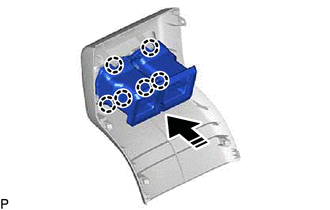

(1) Libérer les 6 griffes et déposer l'ensemble de registre de boîtier de console comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

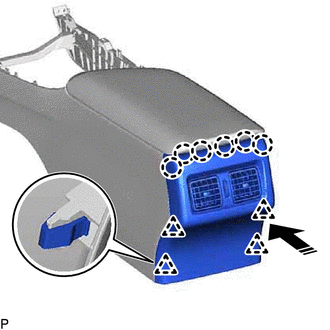

14. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE (fabrication TMMK)

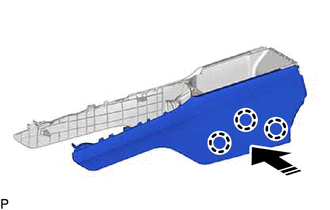

(a) Engager les 6 agrafes et les 4 griffes pour reposer le sous-ensemble de panneau de console d'extrémité arrière comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
