Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE

(a) Reposer provisoirement l'ensemble de bras de commande supérieur arrière gauche sur le sous-ensemble de traverse de suspension arrière à l'aide du boulon et de l'écrou.

REMARQUE:

  • Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place.
  • Introduire le boulon avec la partie filetée orientée vers l'avant du véhicule.

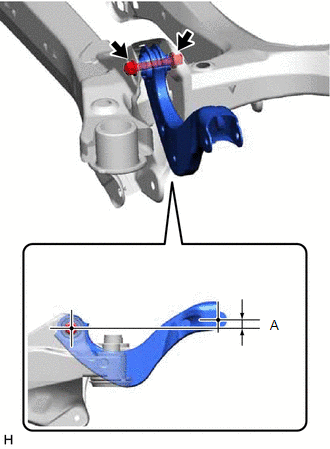

(b) Placer l'ensemble de bras de commande supérieur arrière gauche comme indiqué sur le schéma.

Longueur de référence (A):

1,2 mm (0,0472 po)

(c) Serrer complètement le boulon.

Torque:

73 N·m {744 kgf·cm, 54 ft·lbf}

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place.

2. REPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

3. REPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE

Cliquer ici
