REMONTAGE
PROCEDURE
1. REPOSER LA PLAQUE DE RETROVISEUR DU COMBINE D'INSTRUMENTS N° 1

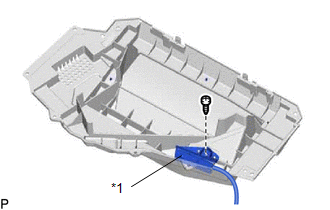

| (a) Brancher l'ensemble de capteur d'éclairage à l'aide de la vis. |
|

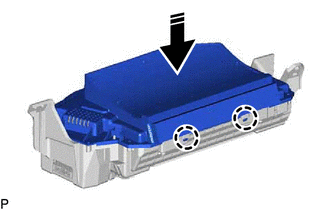

(b) Engager les 2 griffes comme indiqué sur le schéma.
.png) |
Poser dans ce sens |

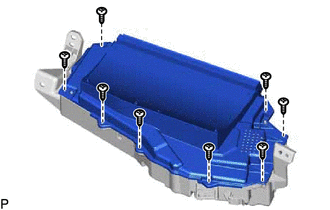

| (c) Reposer la plaque de rétroviseur du combiné d'instruments n° 1 à l'aide des 8 vis. |
|
2. REPOSER L'ASSISE DE COMPTEUR DE VITESSE DE COMBINE D'INSTRUMENTS
(a) Nettoyer la surface de sous-ensemble de rétroviseur de combiné d'instruments.
(1) Enlever le ruban adhésif double face du sous-ensemble de rétroviseur de combiné d'instruments.
(2) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) Enlever la feuille de protection de l'assise de compteur de vitesse de combiné d'instruments neuve.
CONSEIL:
Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.

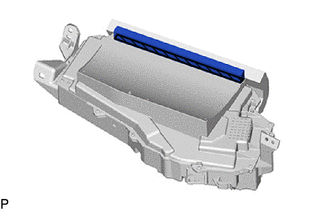

(c) Reposer l'assise de compteur de vitesse de combiné d'instruments.
.png)
.png) |
Ruban adhésif double face |
3. REPOSER L'ASSISE DE COMPTEUR DE VITESSE DE COMBINE D'INSTRUMENTS N° 1
(a) Nettoyer la surface de sous-ensemble de rétroviseur de combiné d'instruments.
(1) Enlever le ruban adhésif double face du sous-ensemble de rétroviseur de combiné d'instruments.
(2) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) Enlever la feuille de protection de l'assise de compteur de vitesse de combiné d'instruments n° 1 neuve.
CONSEIL:
Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.

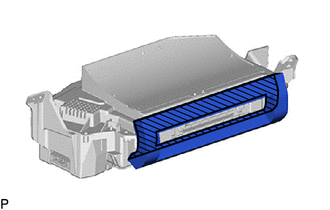

(c) Reposer l'assise de compteur de vitesse de combiné d'instruments n° 1.
.png)
|
|
Ruban adhésif double face |
4. REPOSER LE CABLE DE RETROVISEUR DE COMBINE D'INSTRUMENTS

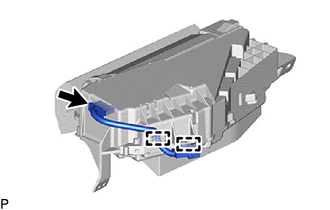

| (a) Engager les 2 attaches. |
|
(b) Brancher le connecteur pour reposer le câble de rétroviseur de combiné d'instruments.
