DEMONTAGE
PROCEDURE

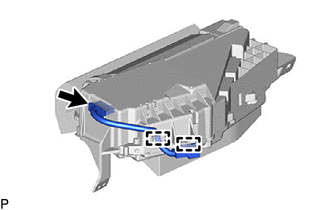

1. DEPOSER LE CABLE DE RETROVISEUR DE COMBINE D'INSTRUMENTS
| (a) Débrancher le connecteur. |
|
(b) Libérer les 2 attaches pour déposer le câble de rétroviseur de combiné d'instruments.

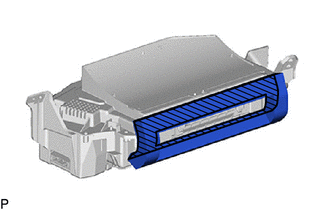

2. DEPOSER L'ASSISE DE COMPTEUR DE VITESSE DE COMBINE D'INSTRUMENTS N° 1
(a) Déposer l'assise de compteur de vitesse de combiné d'instruments n° 1.
|
Ruban adhésif double face |

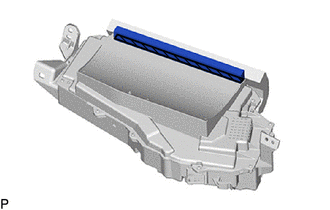

3. DEPOSER L'ASSISE DE COMPTEUR DE VITESSE DE COMBINE D'INSTRUMENTS
(a) Déposer l'assise de compteur de vitesse de combiné d'instruments.
|
Ruban adhésif double face |
4. DEPOSER LA PLAQUE DE RETROVISEUR DU COMBINE D'INSTRUMENTS N° 1

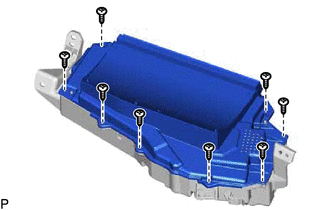

| (a) Déposer les 8 vis. |
|

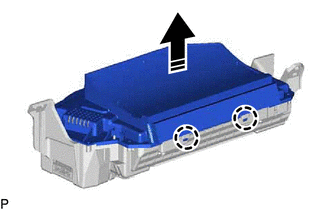

(b) Libérer les 2 griffes comme indiqué sur le schéma.
|
Déposer dans ce sens |

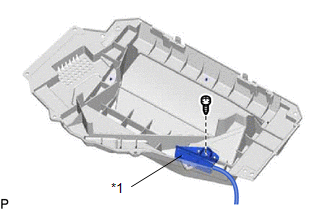

| (c) Déposer la vis. |
|
(d) Débrancher l'ensemble de capteur d'éclairage pour déposer la plaque de rétroviseur de combiné d'instruments n° 1.
