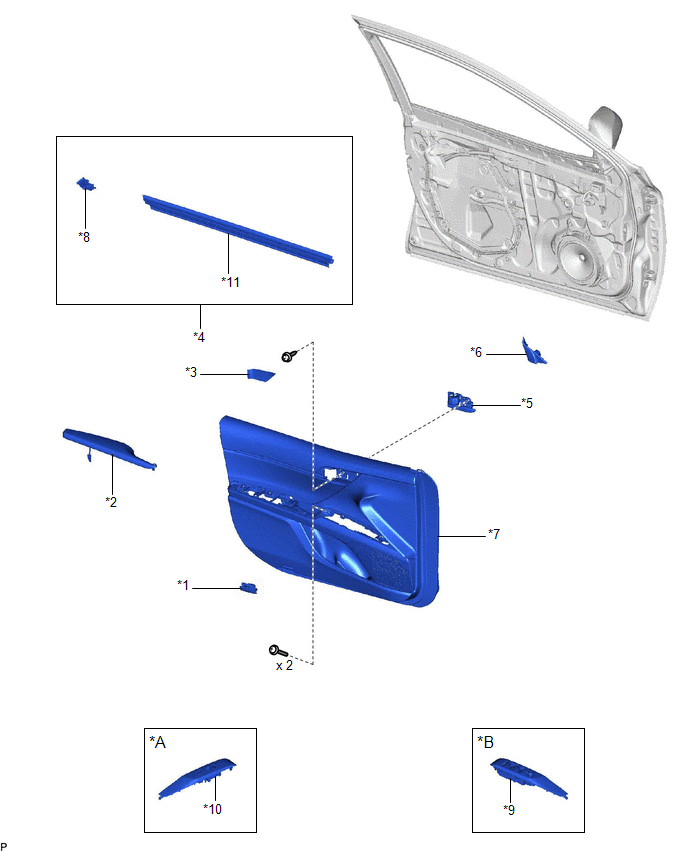

PIECES CONSTITUTIVES
SCHEMA
*A | pour côté passager avant |
*B | pour côté conducteur |
*1 | ENSEMBLE D'ECLAIRAGE D'ACCUEIL |
*2 | ENSEMBLE D'ACCOUDOIR AVANT |
*3 | SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT |
*4 | BOURRELET INTERIEUR DE VITRE DE PORTE AVANT AVEC JOINT DE VENTILATION DE PORTE AVANT |
*5 | SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE AVANT |
*6 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
*7 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
*8 | JOINT DE VENTILATION DE PORTE AVANT |
*9 | CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX DE PORTE AVANT AVEC ENSEMBLE DE PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR |
*10 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |
*11 | BOURRELET INTERIEUR DE VITRE DE PORTE AVANT |
- | - |

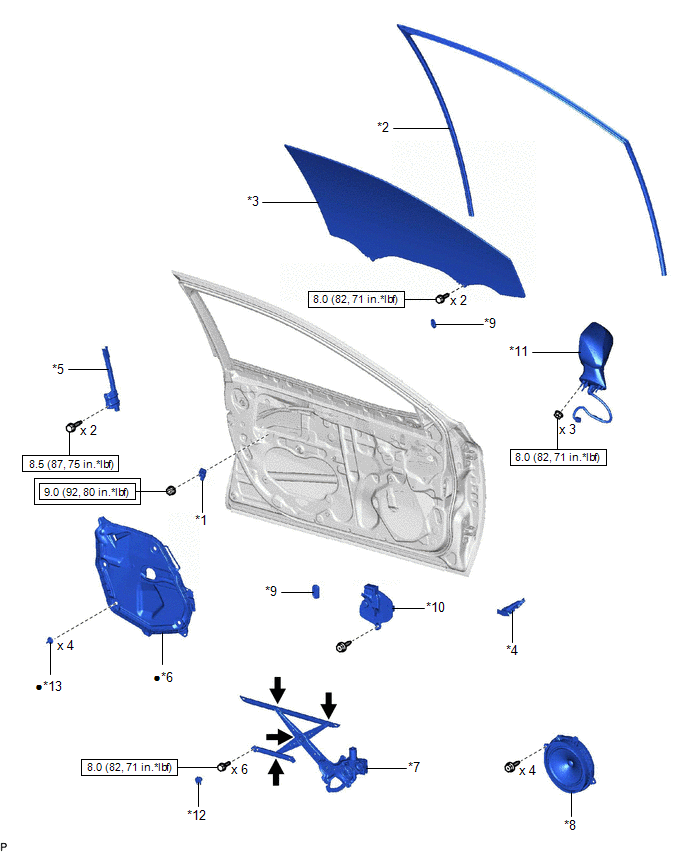

SCHEMA
*1 | CAPTEUR D'AIRBAG LATERAL DE PORTE |
*2 | COULISSEAU DE VITRE DE PORTE AVANT |
*3 | SOUS-ENSEMBLE DE VITRE DE PORTE AVANT |
*4 | PROTECTION DE PANNEAU DE PORTE AVANT |
*5 | SOUS-ENSEMBLE D'ARMATURE INFERIEURE ARRIERE DE PORTE AVANT |
*6 | CACHE D'ORIFICE DE VISITE DE PORTE AVANT |
*7 | ENSEMBLE DE LEVE-VITRE DE PORTE AVANT |
*8 | ENSEMBLE DE HAUT-PARLEUR AVANT N° 1 |
*9 | BOUCHON D'ORIFICE |
*10 | CACHE D'ORIFICE DE POSE DE RETROVISEUR EXTERIEUR |
*11 | ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE |
*12 | CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT |
*13 | AGRAFE DE BOURRELET DE PORTE AVANT |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
![]() |
Graisse MP |

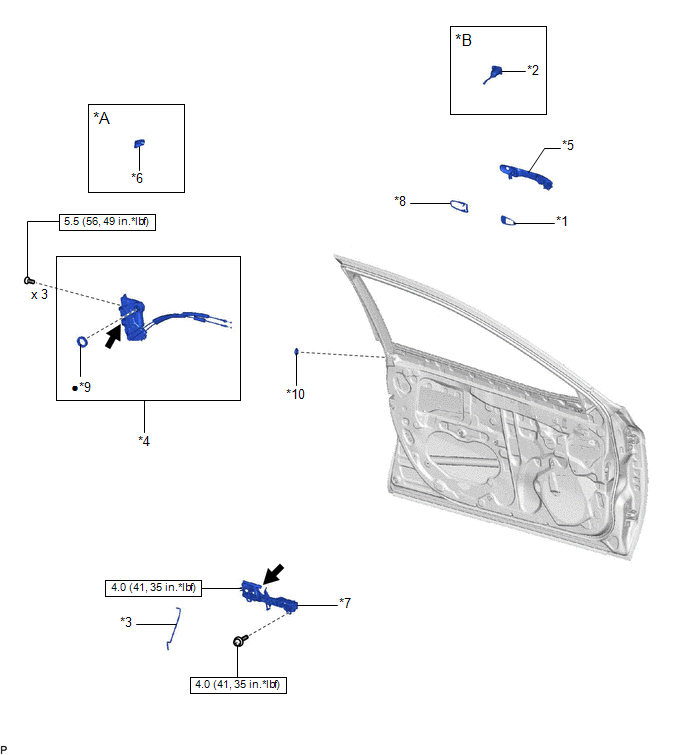

SCHEMA
*A | pour côté passager avant |
*B | pour côté conducteur |
*1 | PLAQUETTE DE POIGNEE EXTERIEURE AVANT DE PORTE AVANT |
*2 | ENSEMBLE DE BARILLET DE SERRURE DE PORTE AVANT |
*3 | TIGE D'OUVERTURE DE SERRURE DE PORTE AVANT |
*4 | ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR |
*5 | ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT |
*6 | CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT |
*7 | SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE AVANT |
*8 | PLAQUETTE DE POIGNEE EXTERIEURE ARRIERE DE PORTE AVANT |
*9 | JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE |
*10 | BOUCHON D'ORIFICE |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
![]() |
Graisse MP | - |
- |

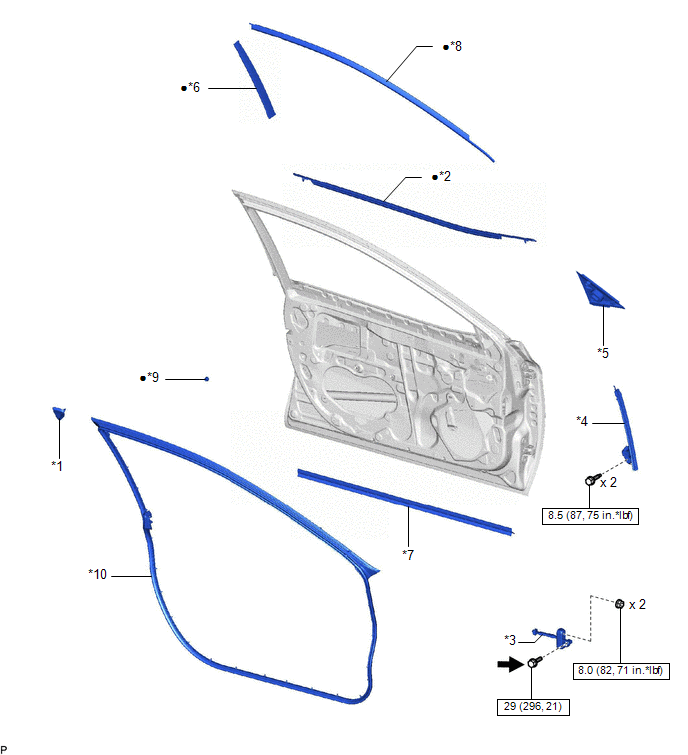

SCHEMA
*1 | GARNISSAGE D'ENCADREMENT DE PORTE |
*2 | ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT |
*3 | ENSEMBLE DE TIRANT DE PORTE AVANT |
*4 | SOUS-ENSEMBLE D'ARMATURE INFERIEURE AVANT DE PORTE AVANT |
*5 | CACHE SUPERIEUR D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT |
*6 | BANDE DECORATIVE DE PORTE AVANT N° 2 |
*7 | BOURRELET DE PORTE AVANT N° 2 |
*8 | BANDE DECORATIVE DE PORTE AVANT N° 3 |
*9 | COUSSINET DE PANNEAU DE PORTE AVANT |
*10 | BOURRELET DE PORTE AVANT |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
![]() |
Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent |
★ | Pièce préenduite |

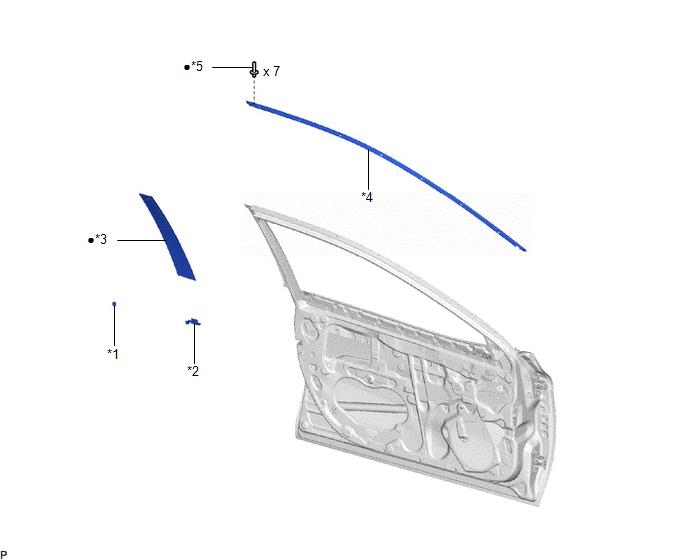

SCHEMA
*1 | AGRAFE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE |
*2 | JOINT EXTERIEUR ARRIERE DE PORTE AVANT |
*3 | MOULURE ARRIERE D'ENCADREMENT DE VITRE DE PORTE AVANT |
*4 | MOULURE D'ENCADREMENT SUPERIEUR DE VITRE DE PORTE AVANT |
*5 | RIVET |
- | - |
● | Pièce non réutilisable |
- | - |
Verification
