DEMONTAGE
PROCEDURE
1. DEPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT N° 1 GAUCHE
(a) A l'aide d'une lampe chauffante, chauffer le garnissage latéral de toit ouvrant n° 1 gauche.
Température de chauffage|
Elément | Température |
|---|---|
|
Garnissage latéral de toit ouvrant n° 1 gauche |
20 à 30°C (68 à 86°F) |

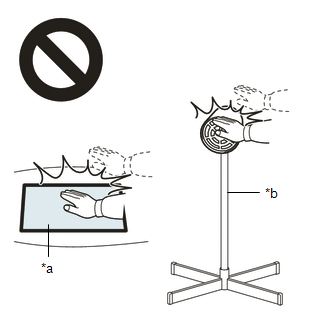

ATTENTION:
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas trop chauffer le garnissage latéral de toit ouvrant n° 1 gauche.

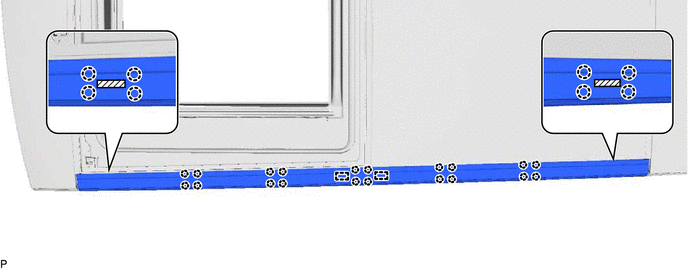

(b) Libérer les 28 griffes et les 2 guides pour déposer le garnissage latéral de toit ouvrant n° 1 gauche.
|
Ruban adhésif double face |
- | - |
2. DEPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT N° 1 DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
3. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DEFLECTEUR D'AIR DE TOIT OUVRANT

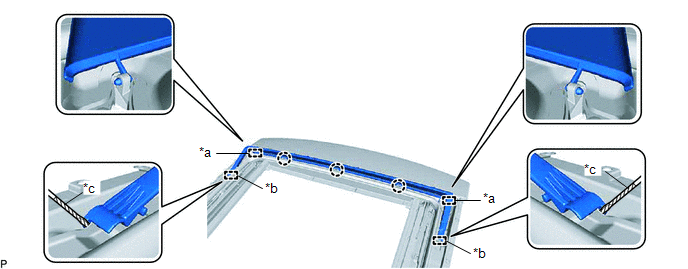

(a) Libérer les 3 griffes.
|
*a | Goupille (A) |
*b | Goupille (B) |
|
*c | Ruban adhésif de protection |
- | - |
(b) Libérer les 2 goupilles (A).
(c) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 goupilles (B) pour déposer le sous-ensemble de panneau déflecteur de toit.
4. DEPOSER LE CABLE DE TOIT N° 2
(a) Débrancher les 3 connecteurs.

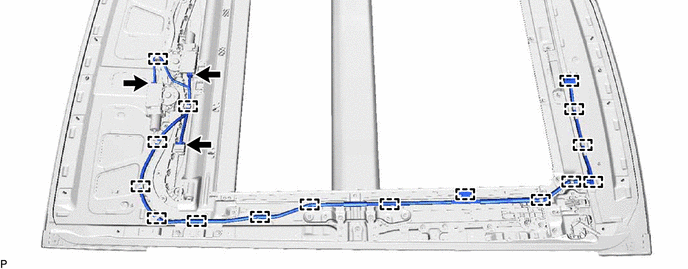

(b) Libérer les 16 attaches pour déposer le câble de toit n° 2.
5. DEPOSER L'ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT (pour vitre de toit ouvrant)

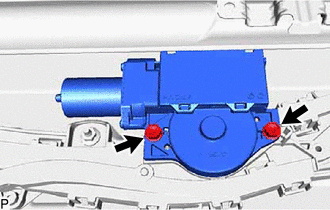

| (a) Déposer les 2 boulons et l'ensemble de mécanisme d'entraînement de toit ouvrant. |
|
6. DEPOSER L'ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT (pour pare-soleil de toit)

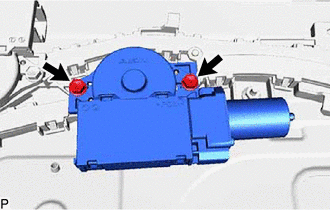

| (a) Déposer les 2 boulons et l'ensemble de mécanisme d'entraînement de toit ouvrant. |
|
7. DEPOSER LE GARNISSAGE ARRIERE DE TOIT OUVRANT
(a) A l'aide d'une lampe chauffante, chauffer le garnissage de toit ouvrant arrière.
Température de chauffage|
Elément | Température |
|---|---|
|
Garnissage arrière de toit ouvrant |
20 à 30°C (68 à 86°F) |
ATTENTION:
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas trop chauffer le garnissage de toit ouvrant arrière.

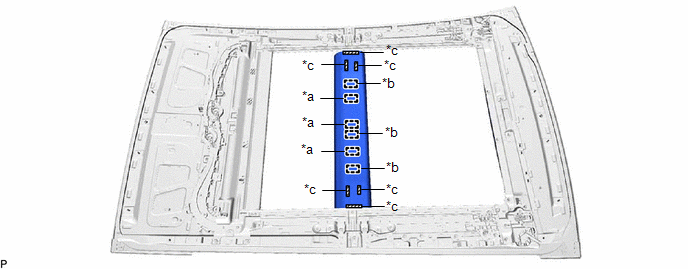

(b) Libérer les 3 dispositifs de fixation et les 3 guides pour déposer le garnissage de toit ouvrant arrière.
|
*a | Dispositif de fixation |
*b | Guide |
|
*c | Ruban adhésif double face |
- | - |
8. DEPOSER LE SUPPORT DE PLAFONNIER

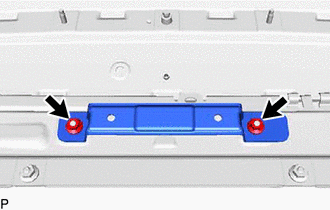

| (a) Déposer les 2 écrous et le support de plafonnier. |
|
9. DEPOSER LE SOUS-ENSEMBLE DE RAIL DE TOIT OUVRANT

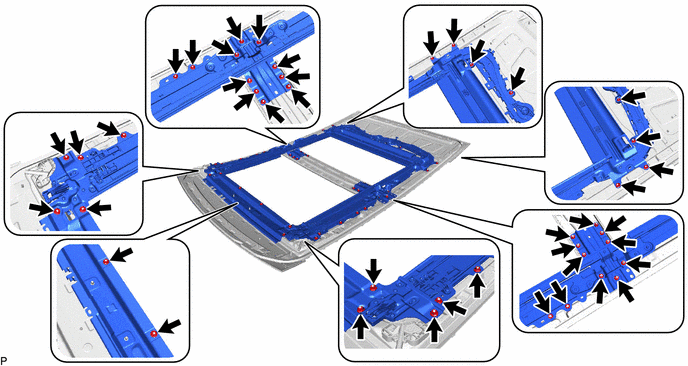

(a) Déposer les 42 écrous et faire glisser le sous-ensemble de rail de toit du panneau d'encadrement de toit coulissant.
10. DEPOSER LE SOUS-ENSEMBLE DE PARE-SOLEIL

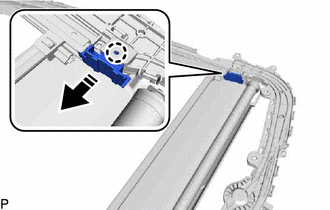

(a) Libérer la griffe pour déposer le guide de pare-soleil de toit ouvrant droit comme indiqué sur le schéma.
|
Déposer dans ce sens |
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.

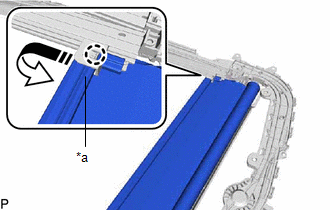

(b) Déplacer la partie (A) comme indiqué sur le schéma pour libérer la griffe.
|
*a | Partie A |
|
Déposer dans ce sens |
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.

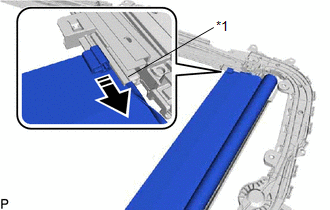

(c) Faire glisser le coulisseau de pare-soleil de toit ouvrant et le sous-ensemble de store, comme indiqué sur le schéma, afin de les séparer du sous-ensemble de rail de guidage de toit ouvrant droit.
|
*1 | Sous-ensemble de rail de guidage de toit ouvrant droit |
|
Déposer dans ce sens |
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.

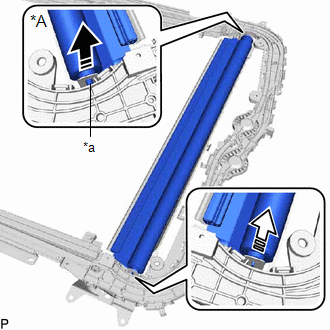

(d) Déposer le sous-ensemble de store, comme indiqué sur le schéma.
|
*A | Côté droit |
|
*a | Capuchon d'enrouleur |
|
Déposer dans ce sens (1) |
|
Déposer dans ce sens (2) |
REMARQUE:
Pour empêcher le sous-ensemble de store d'être endommagé, appuyer fermement sur le capuchon d'enrouleur côté droit avant de lever le sous-ensemble de store afin de la détacher du sous-ensemble de rail de toit ouvrant.
CONSEIL:
Détacher le côté droit en premier.
Depose
