Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'encadrement de toit coulissant sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

  • ECU de toit ouvrant (mécanisme d'entraînement de toit ouvrant)
  • Panneau d'encadrement de toit ouvrant
  • Sous-ensemble de rail de toit ouvrant
  • Sous-ensemble de vitre de toit ouvrant

Initialiser le système de toit ouvrant panoramique (pour toit coulissant)

  • Fonction d'actionnement automatique
  • Fonction anticoincement
  • Fonctionnement sans clé
  • Fonction associée à la clé
  • Fonction associée à l'émetteur de commande à distance
  • Fonction d'avertissement d'ouverture de toit ouvrant

  • ECU de pare-soleil de toit (ensemble de mécanisme d'entraînement de toit ouvrant)
  • Sous-ensemble de store
  • Sous-ensemble de rail de toit ouvrant

Initialiser le système de toit ouvrant panoramique (pour pare-soleil de toit)

  • Fonction d'actionnement automatique
  • Fonction anticoincement
  • Fonctionnement sans clé

Débrancher le câble de la borne négative de la batterie.

Effectuer le calibrage du point zéro de capteur d'angle de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

Système de sonar de détection de distance intelligent*

Mémoriser l'angle mort de braquage

Système de moniteur d'aide au stationnement

Système de moniteur de rétroviseur panoramique

*: Lors de l'apprentissage à l'aide du Techstream.

Cliquer ici

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.

Cliquer ici

PROCEDURE

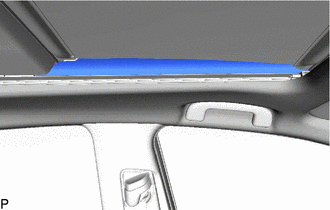

1. DEPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT N° 3 GAUCHE

(a) Déplacer le sous-ensemble de store vers la position d'ouverture complète.

(b) Déposer le garnissage latéral de toit ouvrant gauche n° 3.

2. DEPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT N° 3 DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

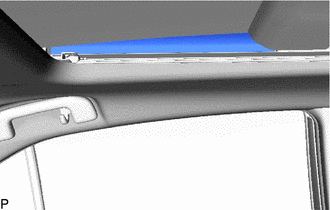

3. DEPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT N° 4 GAUCHE

(a) Déposer le garnissage latéral de toit ouvrant gauche n° 4.

4. DEPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT N° 4 DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

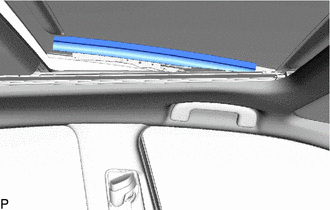

5. DEPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT N° 2 GAUCHE

(a) Déplacer le sous-ensemble de vitre de toit ouvrant en position d'inclinaison complète vers le haut.

(b) Déposer le garnissage latéral de toit ouvrant gauche n° 2.

6. DEPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT N° 2 DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

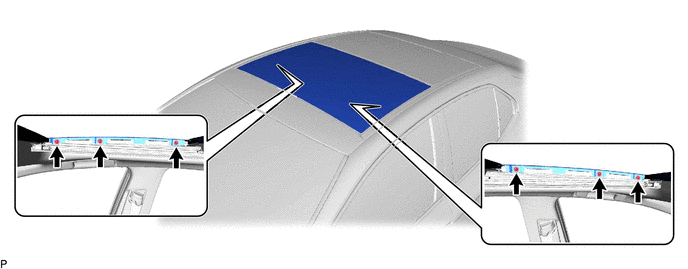

7. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE TOIT OUVRANT

(a) Déplacer le sous-ensemble de vitre de toit ouvrant en position de fermeture complète.

(b) A l'aide d'une clé à douille "TORX" T25, déposer les 6 vis et le sous-ensemble de vitre de toit ouvrant.

REMARQUE:

Pour éviter que le sous-ensemble de vitre de toit ouvrant et l'ensemble de mécanisme d'entraînement de toit ouvrant ne soient pas alignés, déplacer le sous-ensemble de vitre de toit ouvrant en position de fermeture complète avant de procéder à la dépose.

8. DEPOSER L'ENSEMBLE D'AIRBAG RIDEAU GAUCHE

Cliquer ici

9. DEPOSER L'ENSEMBLE D'AIRBAG RIDEAU DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

10. DEPOSER L'ENSEMBLE D'ANTENNE DE TOIT (avec contacteur (SOS) manuel)

Cliquer ici

11. DEBRANCHER LA DURITE DE VIDANGE DE TOIT OUVRANT

CONSEIL:

Utiliser la même procédure pour toutes les durites de vidange du toit ouvrant.

(a) Pour type attache:

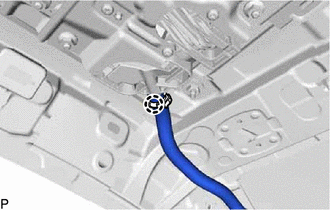

(1) Libérer la griffe et débrancher la durite de vidange de toit ouvrant.

(b) pour type agrafe:

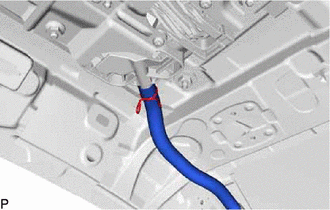

(1) Ecarter l'agrafe et débrancher la durite de vidange de toit ouvrant.

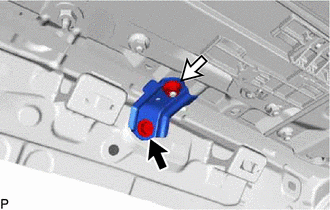

12. DEPOSER LE SUPPORT DE FIXATION AVANT D'ENCADREMENT DE TOIT OUVRANT GAUCHE

(a) Déposer le boulon, l'écrou et le support de fixation avant d'encadrement de toit ouvrant gauche.

Boulon

Ecrou

13. DEPOSER LE SUPPORT DE FIXATION AVANT D'ENCADREMENT DE TOIT OUVRANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

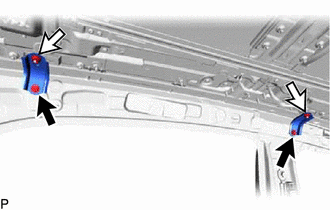

14. DEPOSER LE SUPPORT DE FIXATION CENTRAL D'ENCADREMENT DE TOIT OUVRANT GAUCHE

(a) Déposer les 2 boulons, les 2 écrous et le support de fixation central d'encadrement de toit ouvrant gauche.

Boulon

Ecrou

15. DEPOSER LE SUPPORT DE FIXATION CENTRAL D'ENCADREMENT DE TOIT OUVRANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

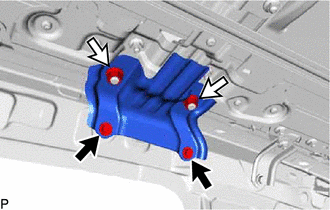

16. DEPOSER LE SUPPORT DE FIXATION ARRIERE D'ENCADREMENT DE TOIT OUVRANT GAUCHE

(a) Déposer les 2 boulons, les 2 écrous et les 2 supports de fixation d'encadrement de toit ouvrant arrière gauche.

Boulon

Ecrou

17. DEPOSER LE SUPPORT DE FIXATION ARRIERE D'ENCADREMENT DE TOIT OUVRANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

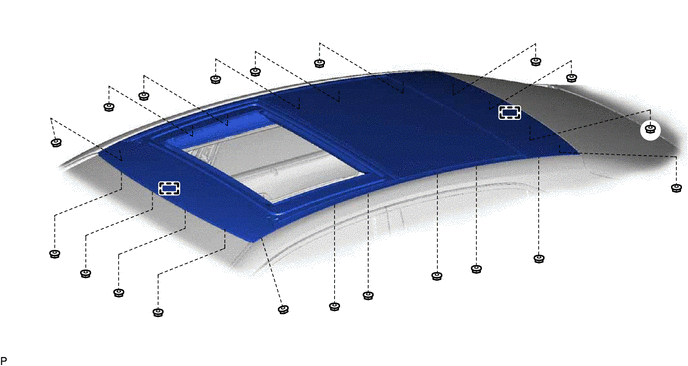

18. DEPOSER L'ENSEMBLE D'ENCADREMENT DE TOIT OUVRANT

(a) Déposer les 20 écrous.

(b) Libérer les 2 guides et déposer l'ensemble d'encadrement de toit ouvrant.

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 GARNISSAGE LATERAL DE TOIT OUVRANT N° 2 GAUCHE *2 GARNISSAGE LATERAL DE TOIT OUVRANT N° 2 DROIT *3 GARNISSAGE LATERAL DE TOIT OUVRANT N° 3 GAUCHE *4 GARNISSAGE LATERAL DE TOIT OU ...
