Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit du signal de vitesse du véhicule entre l'ECU de navigation et le combiné d'instruments
DESCRIPTION
L'ECU de navigation reçoit le signal de vitesse du véhicule transmis par l'ensemble de combiné d'instruments.
CONSEIL:
- Une tension de 12 V ou 5 V est émise de chaque ECU vers l'ensemble de combiné d'instruments. Le signal est modifié en signal d'impulsion par le transistor situé dans l'ensemble de combiné d'instruments. Chaque ECU commande son système respectif sur la base de ce signal d'impulsion.
- En cas de court-circuit dans n'importe laquelle des ECU ou dans le faisceau de câbles branché sur une ECU, aucun des systèmes repris dans le schéma suivant ne fonctionnera normalement.

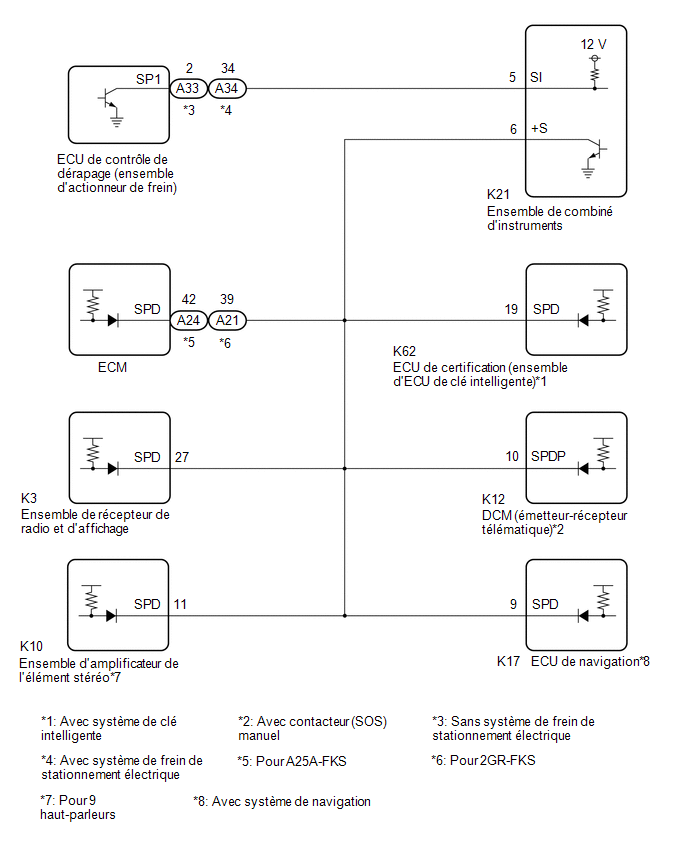

SCHEMA DE CABLAGE
PROCEDURE
1. |
VERIFIER L'ENSEMBLE DE COMBINE D'INSTRUMENTS (FORME D'ONDE DE SORTIE) |

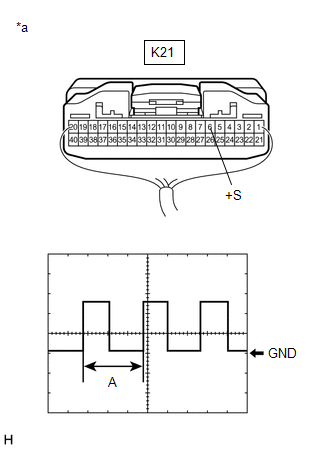

(a) Vérifier la forme d'onde de sortie. (1) Déposer l'ensemble de combiné d'instruments en laissant le(s) connecteur(s) branché(s). (2) Brancher un oscilloscope sur la borne K21-6 (+S) et la masse de carrosserie. (3) Mettre le contacteur du moteur en position ON (IG). (4) Faire tourner lentement une roue. (5) Vérifier la forme d'onde du signal en fonction de la (des) condition(s) reprise(s) dans le tableau ci-dessous.
OK: La forme d'onde est identique à celle indiquée sur le schéma. CONSEIL: Lorsque le système fonctionne normalement, un tour de roue génère 4 impulsions. A mesure que la vitesse du véhicule augmente, la largeur indiquée par (A) dans le schéma diminue. |
|
INCORRECT | PASSER AU SYSTEME DES COMPTEURS ET DES JAUGES |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE NAVIGATION - ENSEMBLE DE COMBINE D'INSTRUMENTS) |
(a) Débrancher le connecteur K17 de l'ECU de navigation.
(b) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
K17-9 (SPD) - K21-6 (+S) |
En permanence | En dessous de 1 Ω |
OK | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
