REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (sans système de sécurité préventive)

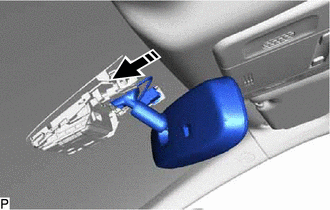

(a) Faire coulisser et reposer provisoirement l'ensemble de rétroviseur intérieur comme indiqué sur le schéma.
.png) |
Poser dans ce sens |
(b) A l'aide d'une clé à douille "TORX" T20, reposer l'ensemble de rétroviseur intérieur avec la vis.
(c) Brancher le connecteur.
2. REPOSER LE CACHE DE SUPPORT DE BEQUILLE DE RETROVISEUR INTERIEUR (sans système de sécurité préventive)

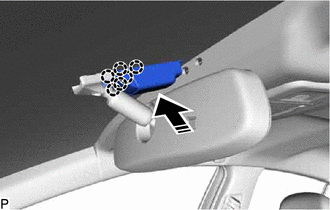

(a) Engager les 6 griffes pour reposer le cache de support de béquille de rétroviseur intérieur comme indiqué dans le schéma.
|
|
Poser dans ce sens |
(b) fabrication TMMK:

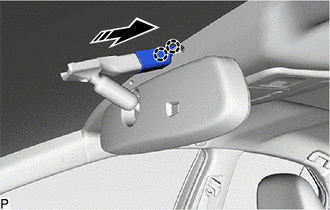

(1) Faire coulisser le cache de support de béquille de rétroviseur intérieur comme indiqué sur le schéma et engager les 2 griffes.
|
|
Faire coulisser |
(c) fabrication TMC:

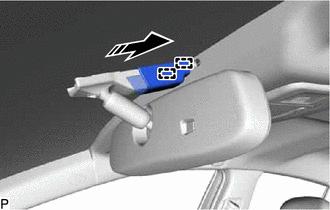

(1) Faire coulisser le cache de support de béquille de rétroviseur intérieur comme indiqué sur le schéma et engager les 2 guides.
|
|
Faire coulisser |
3. REPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (avec système de sécurité préventive)

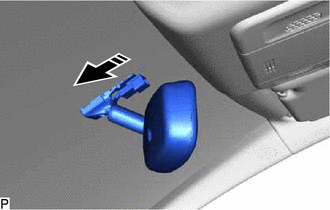

(a) Faire coulisser et reposer provisoirement l'ensemble de rétroviseur intérieur comme indiqué sur le schéma.
|
|
Poser dans ce sens |
(b) A l'aide d'une clé à douille "TORX" T20, reposer l'ensemble de rétroviseur intérieur avec la vis.
(c) Engager l'attache.
(d) Brancher le connecteur.
4. REPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1 (avec système de sécurité préventive)
Cliquer ici .gif)
5. REPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2 (avec système de sécurité préventive)
Cliquer ici
Verification
Retroviseur Interieur (sans Rétroviseur Ec)Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR
*2 JOINT DE CONDUITE D'ADMISSION D'AIR FROID
*3 ENSEMBLE D'EPURATEUR D'AIR D'ENTREE
*4 SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1
*5 SOUPAPE DE COMMUTATION DE DEPRESSIO ...
Remontage
REMONTAGE PROCEDURE 1. REPOSER L'ELECTROVANNE (SL)
(a) Enduire l'électrovanne (SL) de liquide ATF WS d'origine Toyota.
(b) Reposer l'électrovanne (SL) sur l'ensemble de bloc hydraulique de boîte de vitesses avec le boulon.
Torque: 7,0 N·m {71 kgf·cm, 62 in·lb ...
