Toyota Camry Manuel de réparation XV50 (2011–2019): Retroviseur Interieur (sans Rétroviseur Ec)

Pieces Constitutives

PIECES CONSTITUTIVES

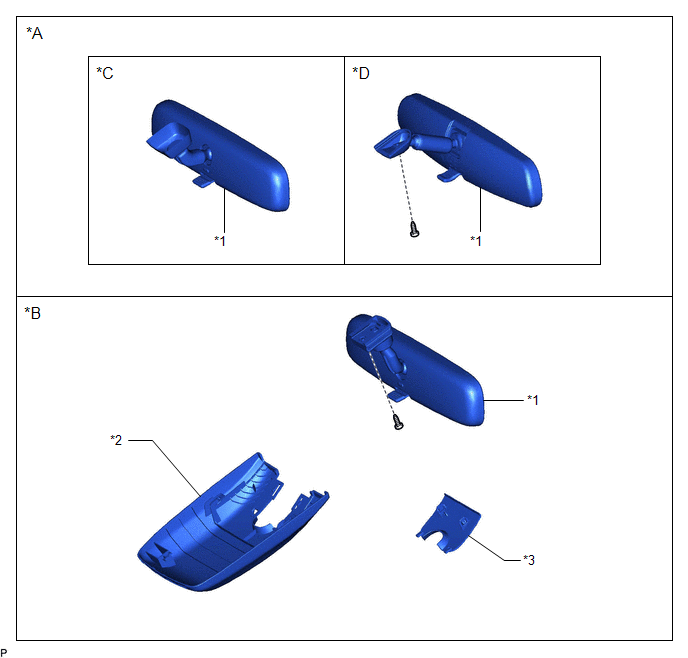

SCHEMA

*A

sans système de sécurité préventive

*B

avec système de sécurité préventive

*C

fabrication TMC

*D

fabrication TMMK

*1

ENSEMBLE DE RETROVISEUR INTERIEUR

*2

CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1

*3

CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2

-

-

Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (sans système de sécurité préventive)

(a) fabrication TMC:

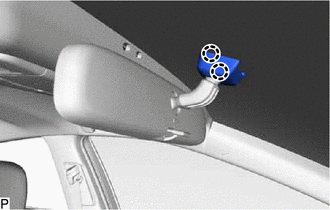

(1) Libérer les 2 griffes et débrancher le cache de socle de rétroviseur intérieur.

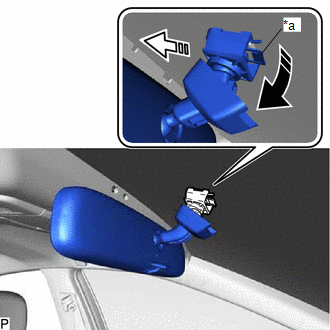

(2) Tirer le levier de verrouillage dans le sens indiqué par la flèche (1) sur le schéma puis faire coulisser l'ensemble de rétroviseur intérieur arrière dans le sens indiqué par la flèche (2) pour le déposer.

*a

Levier de verrouillage

Tirer dans ce sens (1)

Déposer dans ce sens (2)

(b) fabrication TMMK:

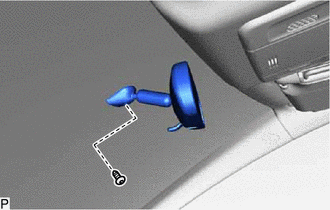

(1) A l'aide d'une clé à douille "TORX" T20, déposer la vis.

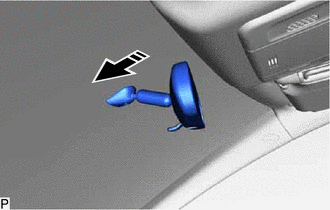

(2) Faire coulisser l'ensemble de rétroviseur intérieur comme indiqué sur le schéma pour le déposer.

Déposer dans ce sens

2. DEPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2 (avec système de sécurité préventive)

Cliquer ici

3. DEPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1 (avec système de sécurité préventive)

Cliquer ici

4. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (avec système de sécurité préventive)

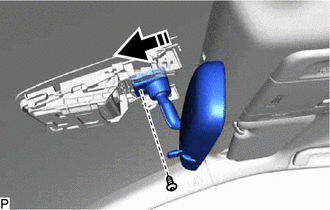

(a) A l'aide d'une clé à douille "TORX" T20, déposer la vis.

Déposer dans ce sens

(b) Faire coulisser l'ensemble de rétroviseur intérieur comme indiqué sur le schéma pour le déposer.

Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (sans système de sécurité préventive)

(a) fabrication TMC:

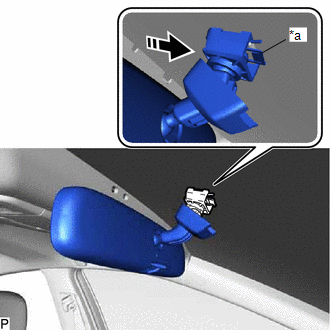

(1) Faire coulisser l'ensemble de rétroviseur intérieur arrière, comme indiqué sur le schéma, pour le reposer.

*a

Levier de verrouillage

Poser dans ce sens

REMARQUE:

S'assurer que le levier de verrouillage est correctement engagé.

(2) Engager les 2 griffes pour reposer le cache de socle de rétroviseur intérieur.

(b) fabrication TMMK:

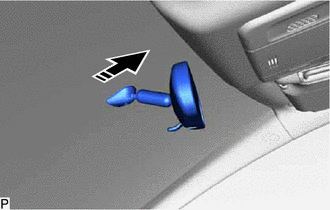

(1) Faire coulisser et reposer provisoirement l'ensemble de rétroviseur intérieur comme indiqué sur le schéma.

Poser dans ce sens

(2) A l'aide d'une clé à douille "TORX" T20, reposer l'ensemble de rétroviseur intérieur avec la vis.

2. REPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (avec système de sécurité préventive)

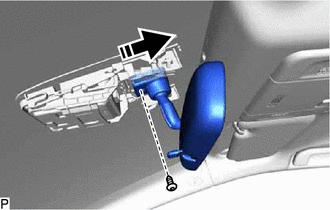

(a) Faire coulisser et reposer provisoirement l'ensemble de rétroviseur intérieur comme indiqué sur le schéma.

Poser dans ce sens

(b) A l'aide d'une clé à douille "TORX" T20, reposer l'ensemble de rétroviseur intérieur avec la vis.

3. REPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1 (avec système de sécurité préventive)

Cliquer ici

4. REPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2 (avec système de sécurité préventive)

Cliquer ici
