Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ECU de clé à transpondeur, sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

Débrancher le câble de la borne négative de la batterie.

Effectuer le calibrage du point zéro de capteur d'angle de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

Mémoriser l'angle mort de braquage

Système de moniteur d'aide au stationnement

Système de moniteur de rétroviseur panoramique

  • Sous-ensemble de servo de volet de radiateur de climatisation n° 1.
  • Sous-ensemble de servo de volet de radiateur de climatisation n° 2.

Initialisation du servomoteur (système de climatisation (pour système de climatisation automatique))

Les DTC sont émis

Sous-ensemble de servo de volet de radiateur de climatisation n° 1.

Initialisation du servomoteur (système de climatisation (pour système de climatisation automatique))

Les DTC sont émis

Capteur d'angle de braquage

  • Angle mort de braquage (initialiser le système de moniteur d'aide au stationnement)
  • Réglage de l'angle de braquage

Système de moniteur d'aide au stationnement

pour l'initialisation

pour le calibrage

Ensemble d'ECU de clé à transpondeur

Enregistrement de code (système antidémarrage (sans système de clé intelligente))

  • Système de verrouillage centralisé des portes à distance
  • Démarrage du moteur

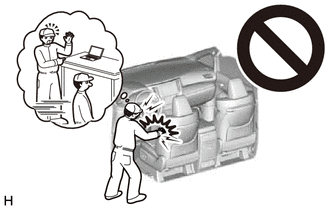

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.

Cliquer ici

PROCEDURE

1. DEPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION

Cliquer ici

2. DEPOSER L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR

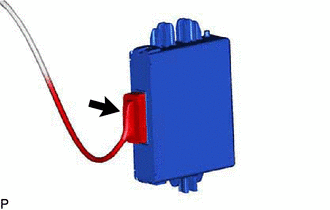

(a) Débrancher le connecteur pour déposer l'ensemble d'ECU de clé à transpondeur.

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE DE BLOC DE CLIMATISATION *2 ENSEMBLE D'ECU DE CLE A TRANSPONDEUR ...

Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Avant le remplacement de l'ensemble d'ECU de clé à transpondeur, se reporter à la section Enregistrement. Cliquer ici PROCEDURE 1. REPOSER L'ENSEMBLE D'ECU DE CLE A T ...
