REPOSE
PROCEDURE
1. REPOSER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

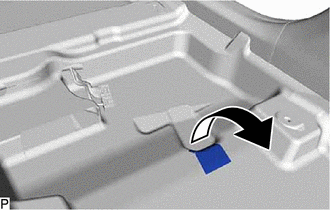

| (a) Retourner l'ensemble de moquette avant et le tapis de sol avant, comme indiqué sur le schéma. |
|

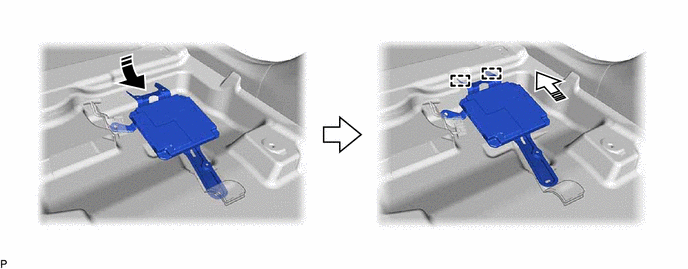

(b) Engager les 2 guides pour reposer provisoirement le dispositif de commande de caméra de télévision comme indiqué sur le schéma.
.png) |
Reposer dans ce sens (1) |
.png) |
Reposer dans ce sens (2) |
(c) Reposer le dispositif de commande de caméra de télévision avec le boulon.

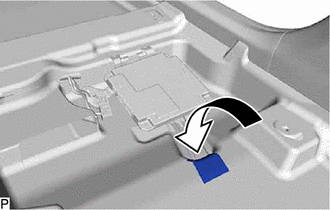

| (d) Reposer l'ensemble de moquette avant et le tapis de sol dans sa position d'origine, comme indiqué sur le schéma. |
|
(e) Engager l'attache.
(f) Brancher chaque connecteur.
2. REPOSER LE CACHE D'ECU D'AIDE AU STATIONNEMENT
(a) Reposer le cache d'ECU d'aide au stationnement à l'aide des 3 agrafes.
3. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici .gif)
4. EFFECTUER LE CALIBRAGE
Cliquer ici
