1. VERIFIER L'ENSEMBLE DE RETROVISEUR INTERIEUR
(a) Vérifier le fonctionnement de l'ensemble de rétroviseur intérieur arrière électrochromatique.
|

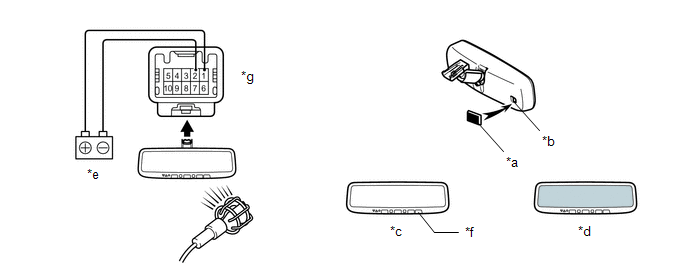

*a | Ruban adhésif noir |
*b | Capteur avant |
|
*c | Clair(e) |
*d | Foncé(e) |
|
*e | Batterie |
*f | EC Switch |
|
*g | Pièce constitutive sans faisceau de câbles branché (Ensemble de rétroviseur intérieur) |
- | - |
(1) Brancher un câble positif (+) de la batterie sur la borne 1 et un câble négatif (-) sur la borne 2.
(2) Appuyer sur le contacteur EC.
(3) Coller du ruban adhésif noir sur le capteur avant pour l'empêcher de capter.
(4) Eclairer le rétroviseur avec une lampe électrique et s'assurer que la surface du rétroviseur s'obscurcit.
OK:
La surface du rétroviseur s'obscurcit.
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de rétroviseur intérieur.
Depose
ReposeSchema Du Systeme
SCHEMA DU SYSTEME
CIRCUIT D'ENSEMBLE DE PHARE (pour clignotant de type ampoule)
CIRCUIT D'ENSEMBLE DE PHARE (pour clignotant de type LED)
...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT
*2 ENSEMBLE DE MICRO DE TELEPHONE
*3 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION
- TV FUSE (avec contacteur (SOS) manuel)
*4 ENSEMBLE DE B ...
Le rhéostat de commande d'éclairage ne modifie pas l'intensité de l'éclairage
DESCRIPTION L'ensemble de combiné d'instruments reçoit des signaux par ce circuit pour régler l'éclairage de l'ensemble de combiné d'instruments. L'ensemble de combiné d'instruments émet le niveau d'éclairage en se basant sur l'actionnement par ...
