DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de rétroviseur intérieur sont indiquées ci-dessous.
Procédures nécessaires une fois la procédure effectuée|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Remplacement de l'ensemble de rétroviseur intérieur |
Réenregistrement des codes du système d'ouverture de porte de garage
| Système d'ouverture de porte de garage |
|
PROCEDURE
1. DEPOSER LE CACHE DE SUPPORT DE BEQUILLE DE RETROVISEUR INTERIEUR (sans système de sécurité préventive)
(a) fabrication TMC:

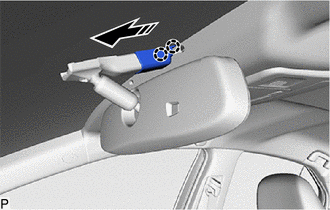

(1) Libérer les 2 guides et faire coulisser le cache de support de béquille de rétroviseur intérieur comme indiqué sur le schéma.
.png) |
Faire coulisser |
(b) fabrication TMMK:

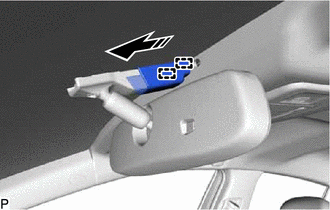

(1) Libérer les 2 griffes et faire coulisser le cache de support de béquille de rétroviseur intérieur comme indiqué sur le schéma.
|
|
Faire coulisser |

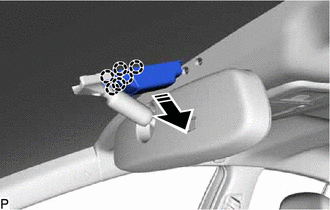

(c) Libérer les 6 griffes pour déposer le cache de support de béquille de rétroviseur intérieur comme indiqué sur le schéma.
|
|
Déposer dans ce sens |

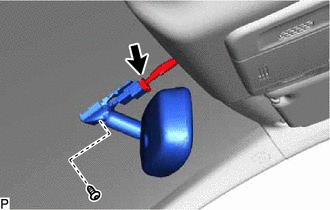

2. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (sans système de sécurité préventive)
| (a) Débrancher le connecteur. |
|
(b) A l'aide d'une clé à douille "TORX" T20, déposer la vis.

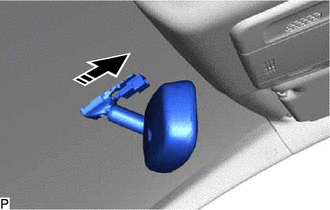

(c) Faire coulisser l'ensemble de rétroviseur intérieur comme indiqué sur le schéma pour le déposer.
|
|
Déposer dans ce sens |
3. DEPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2 (avec système de sécurité préventive)
Cliquer ici .gif)
4. DEPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1 (avec système de sécurité préventive)
Cliquer ici

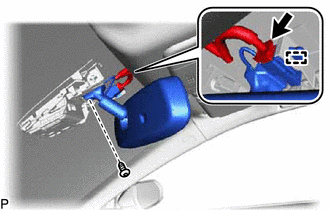

5. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (avec système de sécurité préventive)
| (a) Débrancher le connecteur. |
|
(b) Libérer l'attache.
(c) A l'aide d'une clé à douille "TORX" T20, déposer la vis.

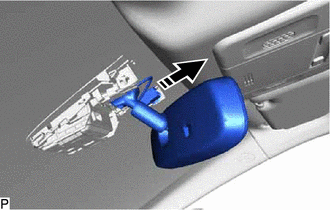

(d) Faire coulisser l'ensemble de rétroviseur intérieur comme indiqué sur le schéma pour le déposer.
|
|
Déposer dans ce sens |
