REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES

(a) Passer l'ensemble de câble de commande de boîte de vitesses dans le véhicule puis reposer l'ensemble de câble de commande de boîte de vitesses sur la caisse du véhicule à l'aide des 2 écrous.

Torque:

6,0 N·m {61 kgf·cm, 53 in·lbf}

(b) Brancher l'ensemble de câble de commande de boîte de vitesses sur la carrosserie du véhicule à l'aide des 2 écrous.

Torque:

6,0 N·m {61 kgf·cm, 53 in·lbf}

(c) Brancher l'ensemble de câble de commande de boîte de vitesses sur le support de câble de commande de boîte de vitesses n° 1 avec une nouvelle agrafe.

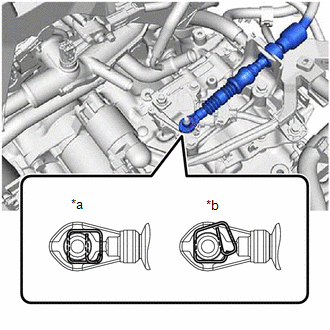

(d) Brancher l'ensemble de câble de commande de boîte de vitesses sur le levier d'axe de commande de boîte de vitesses, comme indiqué sur le schéma. REMARQUE: Avant de reposer l'ensemble de câble de commande de boîte de vitesses, s'assurer que l'ensemble de contacteur de position de stationnement/point mort et le levier de changement de vitesse sont en position N.

*a Correct(e) *b Incorrect(e)

2. REPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 1

(a) Reposer la conduite de boîtier de console n° 1.

3. REPOSER L'ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER

Cliquer ici

4. REPOSER L'ISOLANT THERMIQUE DE PLANCHER INFERIEUR AVANT N° 1

(a) Reposer l'isolant thermique de plancher inférieur avant n° 1 sur la carrosserie du véhicule à l'aide des 2 écrous.

Torque:

4,9 N·m {50 kgf·cm, 43 in·lbf}

5. REPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (TWC: catalyseur arrière)

Cliquer ici

6. REPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE

Cliquer ici

7. REPOSER ECM

Cliquer ici

8. REPOSER LA BATTERIE

Cliquer ici

9. VERIFIER LA POSITION DU LEVIER DE CHANGEMENT DE VITESSE

Cliquer ici

10. REGLER LA POSITION DU LEVIER DE CHANGEMENT DE VITESSE

Cliquer ici
