DESCRIPTION
Le sous-ensemble de rétroviseur de combiné d'instruments reçoit les signaux de l'ensemble d'autoradio et de système d'affichage via la communication de bus local et des informations relatives au système de navigation sur l'affichage tête haute.
Ce DTC est enregistré lorsque le sous-ensemble de rétroviseur du combiné d'instruments ne peut pas recevoir de signal.
|
N° de DTC | Objet de la détection | Condition de détection du DTC | Organe incriminé | Mémoire |
Remarque |
|---|---|---|---|---|---|
| B132187 | Message de perte de communication avec le EMV |
Condition de diagnostic:
Etat du dysfonctionnement:
Heure du dysfonctionnement:
|
| DTC enregistré |
- |

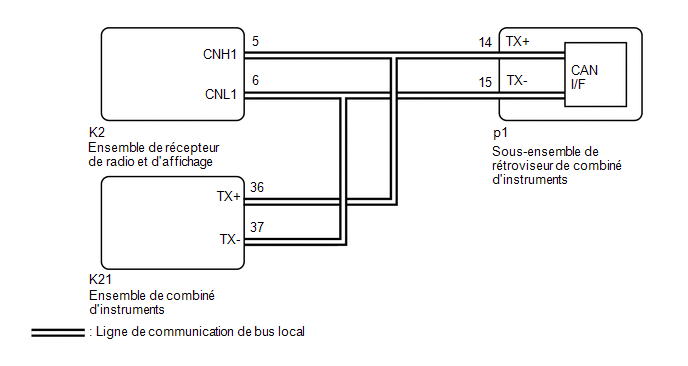

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
CONFIRMER LE MODELE |
(a) Sélectionner le modèle à vérifier.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
sans système de navigation |
A |
| avec système de navigation | B |
| B |
| PASSER AU POINT 3 |
|
| 2. |
VERIFIER LES DTC (SYSTEME AUDIO ET VIDEO) |
(a) Vérifier si les DTC du système audio et vidéo sont émis.
Body Electrical > Navigation System > Trouble CodesRésultat:
|
Résultat | Passer au point |
|---|---|
|
Les DTC ne sont pas émis |
A |
| Les DTC sont émis | B |
| A |
| PASSER AU POINT 4 |
| B |
| PASSER AU SYSTEME AUDIO ET VIDEO |
| 3. |
VERIFIER LES DTC (SYSTEME DE NAVIGATION) |
(a) Vérifier si des DTC du système de navigation sont émis.
Body Electrical > Navigation System > Trouble CodesRésultat:
|
Résultat | Passer au point |
|---|---|
|
Les DTC ne sont pas émis |
A |
| Les DTC sont émis | B |
| B |
| PASSER AU SYSTEME DE NAVIGATION |
|
| 4. |
VERIFIER LES DTC (SYSTEME DE COMPTEURS ET JAUGES) |
(a) S'assurer que les DTC du système des compteurs/des jauges sont émis.
Cliquer ici
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Le DTC B132187 n'est pas émis |
A |
| Le DTC B132187 est émis | B |
| A |
| REMPLACER LE SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS |
| B |
| REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
