DEMONTAGE
PROCEDURE
1. DEPOSER LE DESSICCATEUR DE REFROIDISSEUR

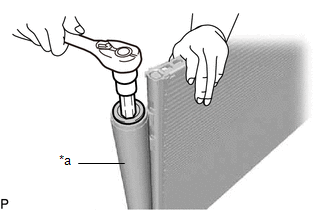

| (a) A l'aide d'une clé à six pans rectiligne de 14 mm, retirer le bouchon du modulateur. |
|

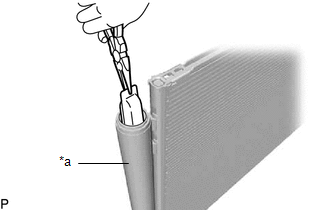

| (b) A l'aide d'une pince, déposer le dessiccateur de refroidisseur du modulateur. |
|
