Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage

REMONTAGE

PROCEDURE

1. REPOSER LE DESSICCATEUR DE REFROIDISSEUR

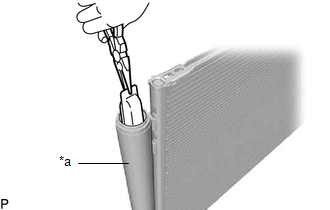

(a) A l'aide d'une pince, poser un dessiccateur de refroidisseur neuf sur le modulateur.

*a

Modulateur

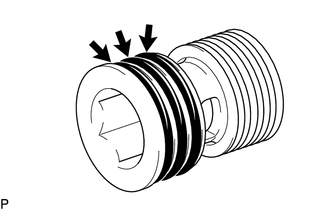

(b) Appliquer suffisamment d'huile pour compresseur sur 3 joints toriques et sur les surfaces de raccord d'un bouchon neuf.

Réfrigérant

Huile de compresseur

HFC-134a (R134a)

ND-OIL 8 ou produit équivalent

HFO-1234yf (R1234yf)

ND-OIL 12 ou produit équivalent

REMARQUE:

Veiller à ce que les joints toriques et les surfaces de raccord de joint torique soient exempts de poussière ou de corps étranger.

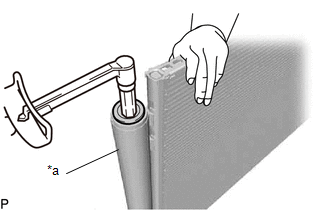

(c) A l'aide d'une clé à six pans rectiligne de 14 mm, reposer le bouchon sur le modulateur.

Torque:

4,0 N·m {41 kgf·cm, 35 in·lbf}

*a

Modulateur
