Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Si l'ensemble de support de porte de compartiment à bagages est déposé, la porte de compartiment à bagages se ferme. Veiller à soutenir la porte de compartiment à bagages à la main une fois qu'elle est ouverte et à l'ouverture et à la fermeture.

PROCEDURE

1. DEPOSER L'ENSEMBLE DE CACHE DE ROUE DE SECOURS

(a) Déposer l'ensemble de cache de roue de secours.

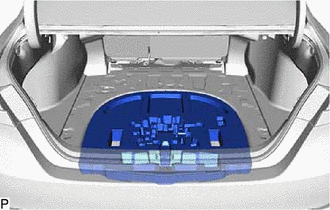

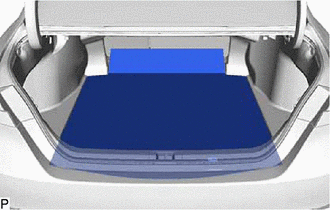

2. DEPOSER LE PLATEAU DE CACHE DE ROUE DE SECOURS

(a) Déposer le plateau de cache de roue de secours.

3. DEPOSER LE CROCHET D'HABILLAGE DE COMPARTIMENT A BAGAGES N° 1

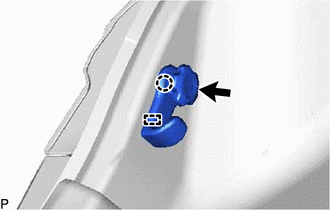

(a) Libérer la griffe et le guide pour déposer le crochet d'habillage de compartiment à bagages n° 1, comme indiqué sur le schéma.

Enfoncer

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

4. DEPOSER LE CACHE DE GACHE DE PORTE DE COMPARTIMENT A BAGAGES

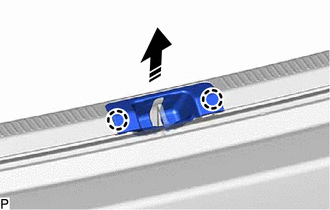

(a) Libérer les 2 griffes pour déposer le cache de gâche de porte de compartiment à bagages, comme indiqué sur le schéma.

Déposer dans ce sens

5. DEPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE

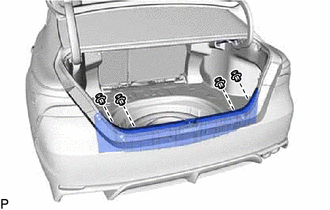

(a) Déposer les 4 agrafes.

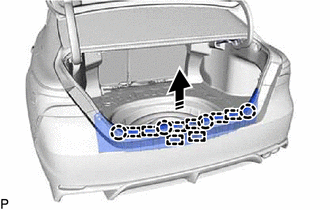

(b) Libérer les 4 griffes et les 8 guides pour déposer la plaque de finition de plancher arrière comme indiqué sur le schéma.

Déposer dans ce sens

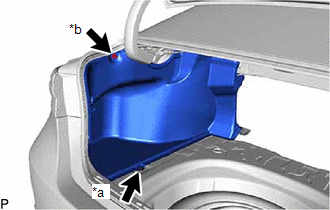

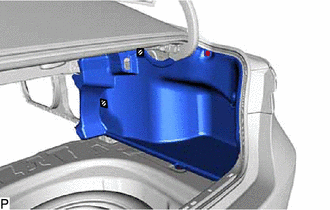

6. DEPOSER LE CACHE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES DROIT

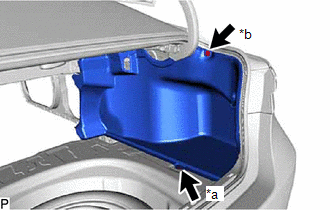

(a) A l'aide d'un extracteur d'agrafes, déposer l'agrafe (A).

*a Agrafe A *b Agrafe B

(b) Déposer l'agrafe (B).

(c) Libérer les 2 dispositifs de fixation pour déposer le cache intérieur d'habillage de compartiment à bagages droit.

Dispositif de fixation

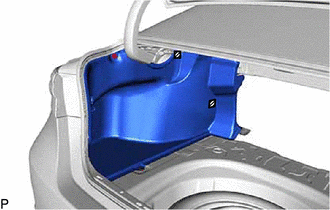

7. DEPOSER LE CACHE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES GAUCHE

(a) A l'aide d'un extracteur d'agrafes, déposer l'agrafe (A).

*a Agrafe A *b Agrafe B

(b) Déposer l'agrafe (B).

(c) Libérer les 2 dispositifs de fixation pour déposer le cache intérieur d'habillage de compartiment à bagages gauche.

Dispositif de fixation

8. DEPOSER LE RESSORT DE BEQUILLE DE PORTE DE COFFRE

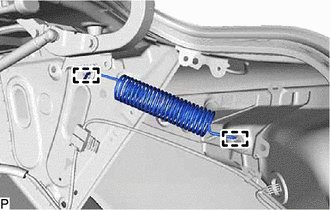

(a) Libérer les 2 guides pour déposer le ressort de béquille de porte de coffre. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche.

9. DEPOSER LA BAGUE SUPERIEURE DE VERROU DE PORTE DE COFFRE

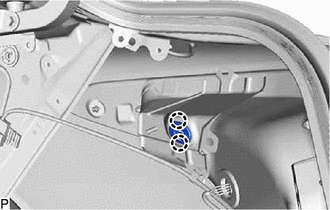

(a) Libérer les 2 griffes pour déposer la bague supérieure de verrou de porte de coffre. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche.

10. DEPOSER L'ENSEMBLE DE SUPPORT DE PORTE DE COMPARTIMENT A BAGAGES

REMARQUE:

• Dans la mesure du possible, éviter de toucher la tige de piston pour éviter le dépôt de corps étrangers. Veiller à maintenir le cylindre pendant l'entretien.
• Ne pas manipuler la tige de piston avec des gants en coton ou en matériaux similaires. Des fibres pourraient se déposer sur la tige et entraîner des fuites de gaz.
• N'appliquer aucune charge horizontale sur l'ensemble de support de porte de compartiment à bagages pour éviter de déformer la tige de piston.

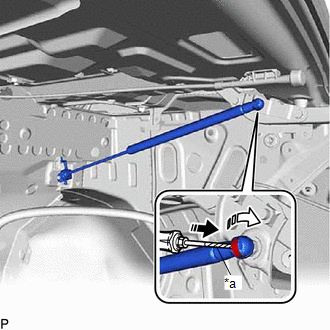

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, soulever légèrement la bague d'arrêt comme indiqué par les flèches, dans l'ordre indiqué sur le schéma.

*a	Ruban adhésif de protection
	Déposer dans ce sens (1)
	Déposer dans ce sens (2)

REMARQUE:

• Ne pas déposer les bagues d'arrêt de l'ensemble de support de porte de compartiment à bagages. Soulever la bague d'arrêt juste assez pour permettre de libérer le joint à rotule.
• Ne pas réutiliser l'ensemble de support de porte de compartiment à bagages si la bague d'arrêt n'a pas été déposée.

(b) Libérer le joint à rotule.

REMARQUE:

Déposer l'ensemble de support de porte de compartiment à bagages en tenant la porte à bagages fermement avec les mains.

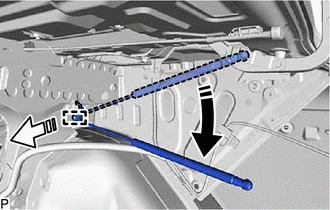

(c) Libérer le guide dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma, pour déposer l'ensemble de support de porte de compartiment à bagages.

	Déposer dans ce sens (1)
	Déposer dans ce sens (2)
