Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Après la repose de l'ensemble de support de porte de compartiment à bagages, ouvrir et fermer manuellement le compartiment à bagages. S'assurer que l'ouverture et la fermeture de la porte de compartiment à bagages s'effectuent sans à-coups.

PROCEDURE

1. REPOSER L'ENSEMBLE DE SUPPORT DE PORTE DE COMPARTIMENT A BAGAGES

REMARQUE:

• Dans la mesure du possible, éviter de toucher la tige de piston pour éviter le dépôt de corps étrangers. Veiller à maintenir le cylindre pendant l'entretien.
• Ne pas manipuler la tige de piston avec des gants en coton ou en matériaux similaires. Des fibres pourraient se déposer sur la tige et entraîner des fuites de gaz.
• N'appliquer aucune charge horizontale sur l'ensemble de support de porte de compartiment à bagages pour éviter de déformer la tige de piston.

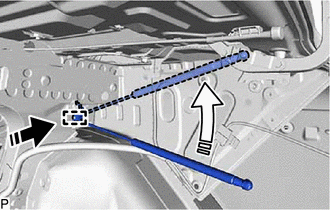

(a) Engager le guide, comme indiqué par les flèches, dans l'ordre indiqué sur le schéma.

	Reposer dans ce sens (1)
	Reposer dans ce sens (2)

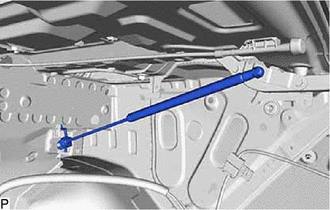

(b) Engager le joint à rotule pour reposer l'ensemble de support de porte de compartiment à bagages. REMARQUE: Reposer l'ensemble de support de porte de compartiment à bagages en tenant la porte à bagages fermement avec les mains.

(c) S'assurer que le joint à rotule s'engage correctement et que l'ensemble de support de porte de compartiment à bagages ne peut pas être extrait.

2. REPOSER LA BAGUE SUPERIEURE DE VERROU DE PORTE DE COFFRE

(a) Engager les 2 griffes pour reposer la bague supérieure de verrou de porte de coffre.

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

3. REPOSER LE RESSORT DE BEQUILLE DE PORTE DE COFFRE

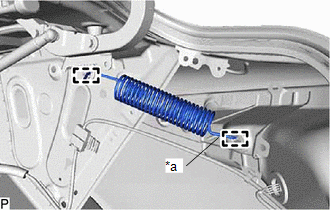

(a) Engager les 2 guides pour reposer le ressort de béquille de porte de coffre. REMARQUE: S'assurer que le repère d'alignement (bleu) se trouve sur le côté intérieur arrière. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche.

*a Repère d'alignement (bleu)

4. REPOSER LE CACHE INTERIEUR D'HABILLAGE GAUCHE DU COMPARTIMENT A BAGAGES

(a) Engager les 2 dispositifs de fixation pour reposer le cache d'habillage intérieur de compartiment à bagages gauche.

(b) Reposer les 2 agrafes.

5. REPOSER LE CACHE D'HABILLAGE INTERIEUR DROIT DE COMPARTIMENT A BAGAGES

(a) Engager les 2 dispositifs de fixation pour reposer le cache d'habillage intérieur de compartiment à bagages droit.

(b) Reposer les 2 agrafes.

6. REPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE

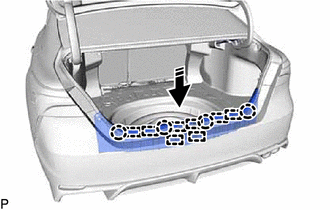

(a) Engager les 4 griffes et les 8 guides pour reposer la plaque de finition de plancher arrière comme indiqué sur le schéma.

Poser dans ce sens

(b) Reposer les 4 agrafes.

7. REPOSER LE CACHE DE GACHE DE PORTE DE COMPARTIMENT A BAGAGES

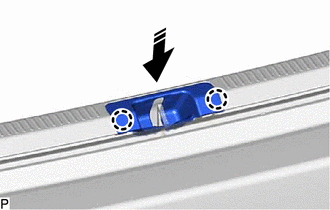

(a) Engager les 2 griffes pour reposer le cache de gâche de porte de compartiment à bagages, comme indiqué sur le schéma.

Poser dans ce sens

8. REPOSER LE CROCHET D'HABILLAGE DE COMPARTIMENT A BAGAGES N° 1

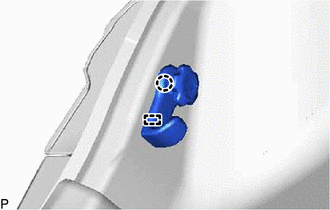

(a) Engager le guide et la griffe pour reposer le crochet d'habillage de compartiment à bagages n° 1. CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche.

9. REPOSER LE PLATEAU DE CACHE DE ROUE DE SECOURS

(a) Reposer le plateau de cache de roue de secours.

10. REPOSER L'ENSEMBLE DE CACHE DE ROUE DE SECOURS

(a) Reposer l'ensemble de cache de roue de secours.
