Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces sont déposées et reposées ou remplacées lors de la dépose/repose du Catalyseur avant) sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
| Vérification après réparation |
|
|

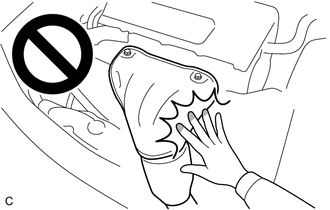

ATTENTION:
- Pour éviter les brûlures, ne pas toucher le moteur, le collecteur d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.
- Pour éviter les brûlures, ne pas toucher le moteur, le tuyau d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.
PROCEDURE
1. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT
Cliquer ici
2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE
Cliquer ici
3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
4. DEPOSER LE CACHE DE PLANCHER AVANT GAUCHE
Cliquer ici
5. DEPOSER LE CACHE DE PLANCHER AVANT DROIT
Cliquer ici
6. DEPOSER LE RENFORT DE PLANCHER CENTRAL AVANT
Cliquer ici
7. DEPOSER LE RENFORT DE TRAVERSE DE PLANCHER CENTRALE
Cliquer ici
8. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (TWC: catalyseur arrière)

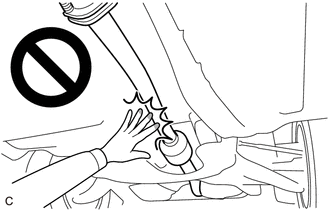

ATTENTION:
Pour éviter les brûlures, ne pas toucher le moteur, le tuyau d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.

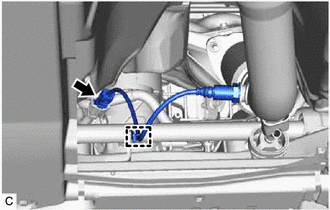

(a) Libérer l'attache de faisceau de câbles. | |
(b) Débrancher le connecteur de capteur de rapport air/carburant (capteur 2).

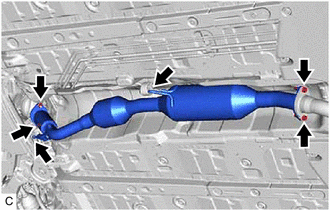

(c) Déposer les 2 boulons, les 2 écrous et débrancher l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière) du collecteur d'échappement (TWC: catalyseur avant) et de l'ensemble de tuyau d'échappement central. |
|
(d) Déposer l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière) des 2 supports de tuyau d'échappement.
(e) Déposer les 2 joints d'étanchéité de l'ensemble de tuyau d'échappement avant (TWC: catalyseur arrière).
9. DEPOSER L'ISOLANT THERMIQUE DE PLANCHER INFERIEUR AVANT N° 1
Cliquer ici
10. DEPOSER L'ENSEMBLE DE SABOT DE PROTECTION DU MOTEUR N° 2
Cliquer ici
11. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
Cliquer ici
12. DEPOSER LE SOUS-ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT
Cliquer ici
13. DEPOSER LE CAPTEUR DE RAPPORT AIR/CARBURANT (pour capteur 1)
Cliquer ici

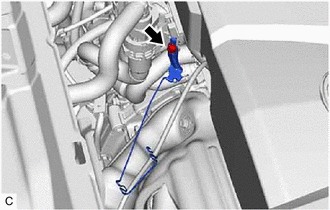

14. DEPOSER LE SUPPORT D'ATTACHE DE FAISCEAU DE CABLES
(a) Déposer le boulon et le support d'attache de faisceau de câbles. |
|

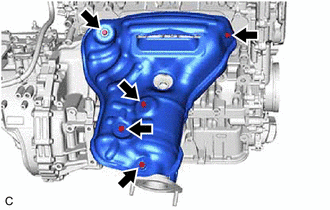

15. DETACHER L'ISOLANT THERMIQUE DE COLLECTEUR D'ECHAPPEMENT N° 1
ATTENTION:
Pour éviter les brûlures, ne pas toucher le moteur, le collecteur d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.
(a) Déposer les 5 boulons et détacher l'isolant thermique de collecteur d'échappement n° 1 du collecteur d'échappement (TWC: catalyseur avant). |
|

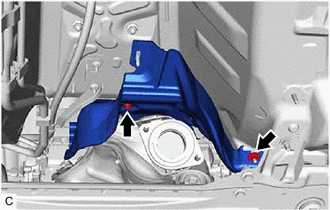

16. DETACHER L'ISOLANT THERMIQUE SUPERIEUR DE PLANCHER AVANT N° 1
ATTENTION:
Pour éviter les brûlures, ne pas toucher le moteur, le collecteur d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.
(a) Déposer les 2 écrous et détacher l'isolant thermique supérieur de plancher avant n° 1 de la carrosserie du véhicule. |
|

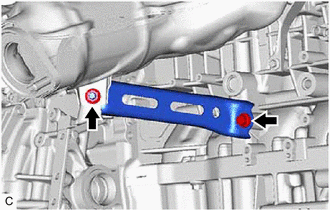

17. DEPOSER LE RENFORT DE COLLECTEUR
ATTENTION:
Pour éviter les brûlures, ne pas toucher le moteur, le collecteur d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.
(a) Déposer le boulon, l'écrou et le renfort de collecteur du collecteur d'échappement (TWC: catalyseur avant) et du sous-ensemble de bloc-cylindres. |
|

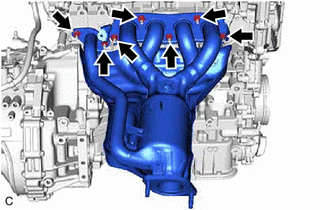

18. DEPOSER LE COLLECTEUR D'ECHAPPEMENT (TWC: catalyseur avant)
ATTENTION:
Pour éviter les brûlures, ne pas toucher le moteur, le collecteur d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.
(a) A l'aide d'une clé à douille longue de 12 mm, déposer les 7 écrous et détacher le collecteur d'échappement (TWC: catalyseur avant) du sous-ensemble de culasse. |
|
(b) Déposer l'isolant thermique de collecteur d'échappement n° 1, l'isolant thermique supérieur de plancher avant et le collecteur d'échappement n° 1 (TWC: catalyseur avant).

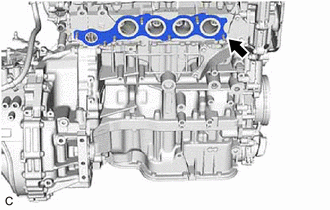

(c) Déposer le collecteur d'échappement au joint de culasse du sous-ensemble de culasse. |
|

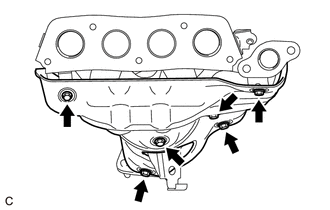

19. DEPOSER L'ISOLANT THERMIQUE DE COLLECTEUR D'ECHAPPEMENT N° 2
(a) Déposer les 6 boulons et l'isolant thermique de collecteur d'échappement n° 2 du collecteur d'échappement (TWC: catalyseur avant). |
|
