PIECES CONSTITUTIVES

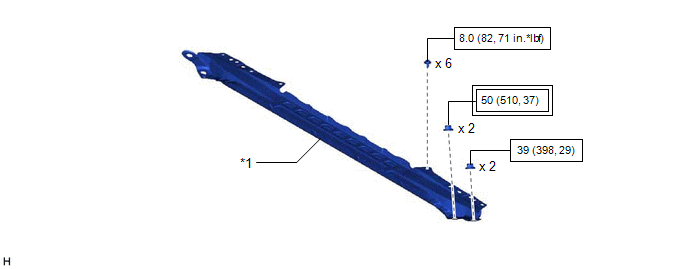

SCHEMA
*1 | SOUS-ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |

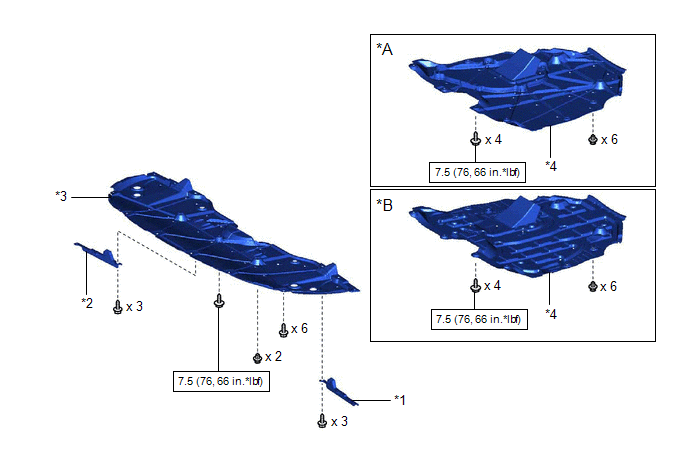

SCHEMA
*A | fabrication TMC |
*B | fabrication TMMK |
*1 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*2 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
*3 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*4 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

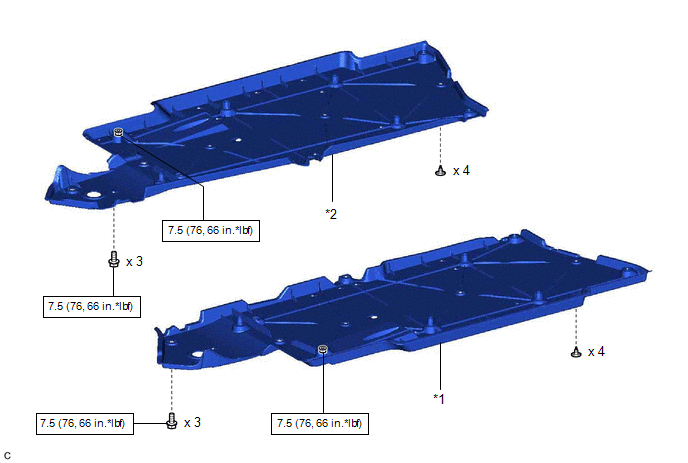

SCHEMA
*1 | REVETEMENT DE PLANCHER AVANT GAUCHE |
*2 | CACHE DE PLANCHER AVANT DROIT |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

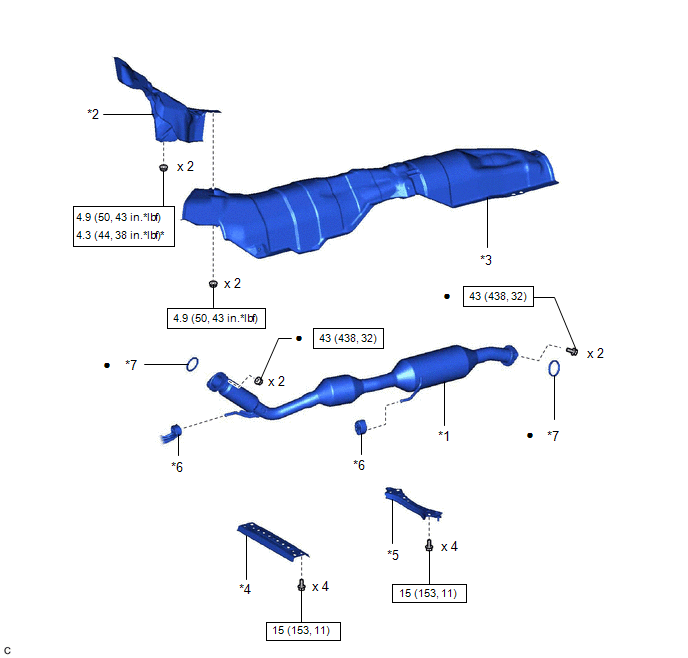

SCHEMA
*1 | ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (CATALYSEUR A TROIS VOIES: catalyseur arrière) |
*2 | ISOLANT THERMIQUE SUPERIEUR DE PLANCHER AVANT N° 1 |
*3 | ISOLANT THERMIQUE DE PLANCHER INFERIEUR AVANT N° 1 |
*4 | RENFORT DE TRAVERSE DE PLANCHER CENTRALE |
*5 | RENFORT CENTRAL DE PLANCHER AVANT |
*6 | SUPPORT DE TUYAU D'ECHAPPEMENT |
*7 | JOINT D'ETANCHEITE |
- | - |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
* | A utiliser avec une clé à écrou de raccord |
● | Pièce non réutilisable |
- | - |

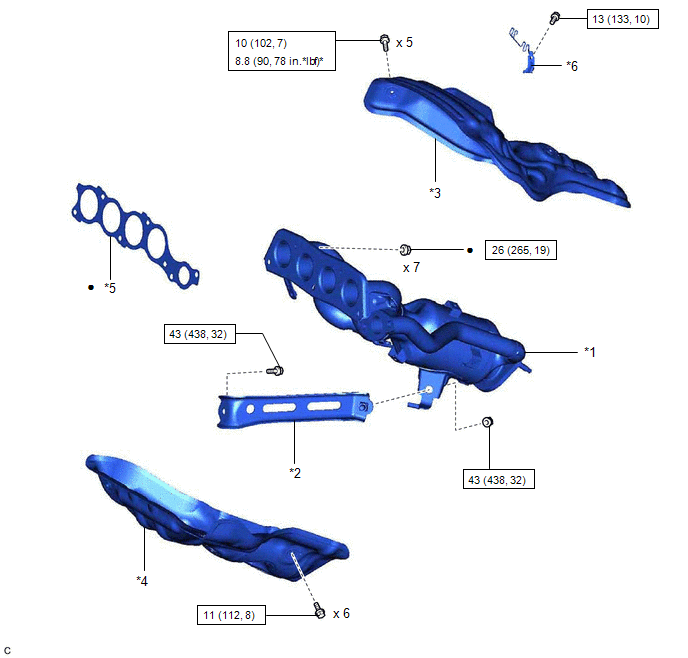

SCHEMA
*1 | COLLECTEUR D'ECHAPPEMENT (TWC: catalyseur avant) |
*2 | RENFORT DE COLLECTEUR |
*3 | ISOLANT THERMIQUE DE COLLECTEUR D'ECHAPPEMENT N° 1 |
*4 | ISOLANT THERMIQUE DE COLLECTEUR D'ECHAPPEMENT N° 2 |
*5 | COLLECTEUR D'ECHAPPEMENT AU JOINT DE CULASSE |
*6 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
* | A utiliser avec une clé à écrou de raccord |
● | Pièce non réutilisable |
- | - |
