MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
PROCEDURE
|
1. | VERIFIER LES CONTACTEURS DU PANNEAU |
(a) S'assurer qu'aucun corps étranger n'empêche le fonctionnement des touches.
OK:
Aucun corps étranger.
| MAL | |
RETIRER TOUT CORPS ETRANGER |
|
| 2. |
VERIFIER LE CONTACTEUR DE DIRECTION & DU PANNEAU (VERIFICATION DE FONCTIONNEMENT) |

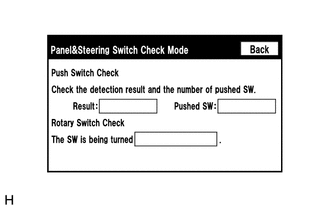

| (a) Sélectionner l'écran "Panel & Steering Switch Check Mode". Se reporter à la Vérification du panneau & du contacteur au volant dans la Vérification du fonctionnement. Cliquer ici |
|
(b) Actionner le contacteur présentant un dysfonctionnement et vérifier si son état s'affiche correctement.
OK:
L'état du contacteur est affiché correctement comme fonctionnant.
| OK | | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
|
| MAL | | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
|
