Toyota Camry Manuel de réparation XV50 (2011–2019): L'éclairage de l'affichage ne s'atténue pas lorsque le contacteur de commande d'éclairage est placé en position ON

Toyota Camry Manuel de réparation XV50 (2011–2019) / Audio, Vidéo, Télématique / Audio / Video / Systeme Audio Et Video / L'éclairage de l'affichage ne s'atténue pas lorsque le contacteur de commande d'éclairage est placé en position ON

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

VERIFIER LE REGLAGE DE LA QUALITE DE L'IMAGE

(a) Mettre le contacteur de commande d'éclairage en position Tail ou Head.

(b) S'assurer que le réglage de l'écran de jour est en position ON sur l'écran de réglage de l'affichage.

Résultat:

Résultat

Passer au point

Le réglage de l'écran de jour est activé.

A

Le réglage de l'écran de jour est désactivé.

B

A

METTRE LE REGLAGE DE L'ECRAN DE JOUR EN POSITION OFF

B

2.

VERIFIER LE SIGNAL DU VEHICULE (VERIFICATION DE FONCTIONNEMENT)

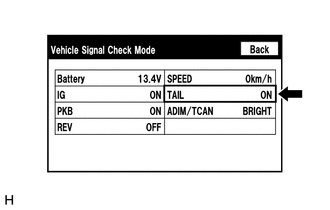

(a) Sélectionner l'écran "Vehicle Signal Check Mode". Se reporter à la Vérification de signal du véhicule dans la Vérification du fonctionnement.

Cliquer ici

(b) S'assurer que l'affichage oscille entre "ON" et "OFF" selon la position du contacteur de commande d'éclairage.

OK:

Contacteur de commande d'éclairage

Affichage

TAIL ou HEAD

ON

Off ou AUTO

OFF

CONSEIL:

OK

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

MAL

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
