MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
PROCEDURE
1. | VERIFIER L'AFFICHAGE MULTIFONCTION |
(a) S'assurer qu'il n'y a aucun corps étranger coincé entre l'écran et le cadre extérieur de l'affichage multifonction.
OK:
Aucun corps étranger n'est coincé entre l'écran et le cadre extérieur de l'affichage multifonction.
CONSEIL:
MAL | ![]() | DEPOSER LES CORPS ETRANGERS |
|
2. |
VERIFIER L'ECRAN TACTILE |
(a) Vérifier l'absence de corps étranger sur l'affichage.
OK:
L'écran est propre.
MAL | ![]() |
NETTOYER L'ECRAN ET VERIFIER A NOUVEAU LES CONTACTEURS TACTILES |
|
3. |
VERIFIER LE CONTACTEUR TACTILE (VERIFICATION DE FONCTIONNEMENT) |

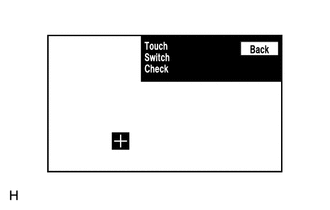

(a) Sélectionner l'écran "Touch Switch Check". Se reporter à la Vérification de contacteur tactile dans la Vérification du fonctionnement. Cliquer ici |
|
(b) Toucher l'écran à l'endroit où se situe le contacteur défectueux.
OK:
Un repère "+" apparaît à l'endroit touché.
OK | ![]() | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
|
MAL | ![]() | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
|
