Toyota Camry Manuel du propriétaire XV70 (2017-2023): Affichage de détection de capteur, distance par rapport à l'objet

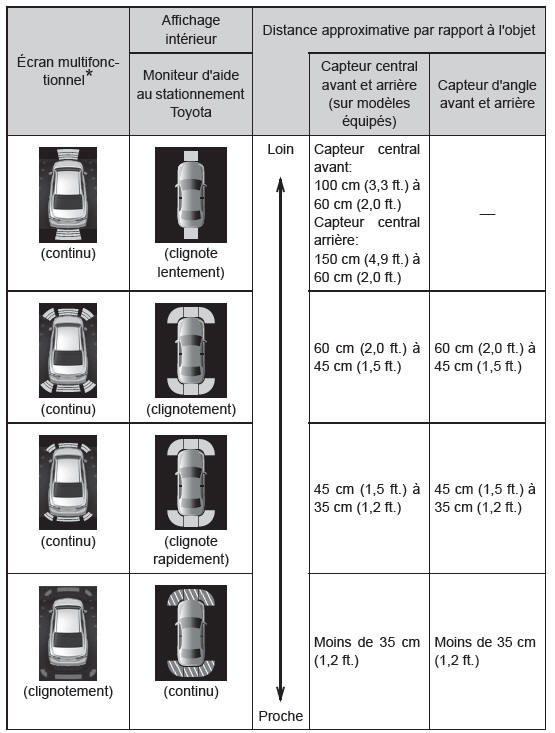

Affichage de la distance
Les capteurs qui détectent un objet s'allument en continu ou clignotent.
*: Les images peuvent différer de celles indiquées sur les illustrations
Fonctionnement du signal sonore et distance jusqu'à un objet
Un signal sonore retentit lorsque les capteurs fonctionnent.
- Le signal sonore retentit de plus en plus vite à mesure que le véhicule
s'approche d'un objet.
Lorsque le véhicule se trouve à la distance suivante de l'objet, le signal sonore retentit en continu: Environ 35 cm (1,2 ft.).
- Lorsque 2 objets ou plus sont détectés simultanément, le signal sonore se déclenche en fonction de l'objet le plus proche. Si un obstacle ou les deux se trouvent aux distances mentionnées ci-dessus, un bip long retentit, suivi de bips rapides.

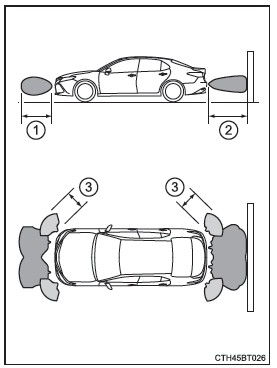

Portée de détection des capteurs
- Environ 100 cm (3,3 ft.) (sur modèles équipés)
- Environ 150 cm (4,9 ft.) (sur modèles équipés)
- Environ 60 cm (2,0 ft.)
Le schéma illustre la portée de détection des capteurs. Notez que les capteurs ne peuvent pas détecter des objets extrêmement proches du véhicule.
La portée des capteurs peut varier en fonction de la forme de l'objet, etc.
Modification du volume des signaux sonores
Le volume du signal sonore peut être modifié sur l'écran multifonctionnel lorsque le contact d'alimentation est en mode ON.
Le capteur d'aide au stationnement Toyota peut être actionné lorsque
Capteurs d'angle avant:
- Le contact d'alimentation est en mode ON.
- Le levier de vitesses est sur une position autre que P.
- La vitesse du véhicule est inférieure à environ 10 km/h (6 mph).
Capteurs centraux avant (sur modèles équipés):
- Le contact d'alimentation est en mode ON.
- Le levier de vitesses est sur une position autre que P ou R.
- La vitesse du véhicule est inférieure à environ 10 km/h (6 mph).
Capteurs d'angle arrière:
- Le contact d'alimentation est en mode ON.
- Le levier de vitesses est sur R.
- La vitesse du véhicule est inférieure à environ 10 km/h (6 mph).
Capteurs d'angle arrière (sur modèles équipés):
- Le contact d'alimentation est en mode ON.
- Le levier de vitesses est sur R.
- La vitesse du véhicule est inférieure à environ 10 km/h (6 mph).
Affichage du capteur d'aide au stationnement Toyota
Lorsqu'un objet est détecté alors que le moniteur d'aide au stationnement Toyota est utilisé, le témoin d'avertissement apparaît sur la partie supérieure de l'écran même si l'affichage est réglé sur arrêt.
Informations relatives à la détection des capteurs
- Les zones de détection du capteur sont limitées aux zones autour du pare-chocs du véhicule.
- En fonction de la forme de l'objet et d'autres facteurs, la distance de détection peut être réduite ou la détection peut être impossible.
- Les objets risquent de ne pas être détectés s'ils sont trop près du capteur.
- Il y aura un court délai entre la détection de l'objet et l'affichage. Même à vitesse lente, il est possible que l'objet entre dans les zones de détection des capteurs avant que l'affichage ne soit indiqué et que le signal sonore ne retentisse.
- De fins poteaux ou des objets plus bas que le capteur peuvent ne pas être détectés lorsque le véhicule s'en approche, même s'ils ont déjà été détectés une fois.
- Il peut être difficile d'entendre des bips sonores en raison du volume du système audio ou du bruit du flux d'air du système de climatisation.
Si "Aide au stationnement non disponible. Veuillez nettoyer le capteur d'aide au stationnement." s'affiche sur l'écran multifonctionnel
Un capteur peut être sale ou couvert de neige ou de glace. Dans ce cas, si elle est retirée du capteur, le système devrait revenir à la normale.
En raison du fait que le capteur gèle également à basse température, un écran de dysfonctionnement peut s'afficher ou un objet peut ne pas être détecté. Si le capteur dégèle, le système devrait revenir à la normale.
Si "Aide au stationnement non disponible" s'affiche sur l'écran multifonctionnel
Il est possible que de l'eau coule en continu sur la surface du capteur, en cas de forte pluie, par exemple. Lorsque le système détermine que tout est normal, il se remet à fonctionner normalement.
AVERTISSEMENT
Lors de l'utilisation du capteur d'aide au stationnement Toyota
Respectez les précautions suivantes.
Le non-respect de ces précautions peut entraîner une impossibilité de conduire le véhicule en toute sécurité et provoquer un accident.
- N'utilisez pas le capteur à des vitesses supérieures à 10 km/h (6 mph).
- Les zones de détection des capteurs et les temps de réaction sont limités. Lorsque vous roulez en marche avant ou arrière, vérifiez la sécurité des zones autour du véhicule (en particulier sur les côtés du véhicule), et conduisez lentement en utilisant le frein pour contrôler la vitesse du véhicule.
- N'installez pas d'accessoire dans les zones de détection des capteurs.
AVERTISSEMENT
Capteurs
Certaines conditions du véhicule et l'environnement risquent d'affecter la capacité d'un capteur à détecter correctement un objet. Les cas particuliers où cela peut se produire sont indiqués ci-dessous.
- Le capteur est couvert de saletés, de neige ou de glace. (Essuyez les capteurs pour résoudre le problème.)
- Le capteur est gelé. (Le fait de dégeler la zone devrait résoudre ce problème.) Par temps particulièrement froid, si un capteur est gelé l'écran peut présenter un affichage anormal, ou des objets peuvent ne pas être détectés.
- Le capteur est obstrué d'une manière ou d'une autre.
- Le véhicule penche considérablement d'un côté.
- Sur route extrêmement bosselée, dans une pente, sur du gravier ou de l'herbe.
- L'environnement immédiat du véhicule est bruyant en raison d'avertisseurs sonores de véhicules, de moteurs de motos, de bruit émis par les systèmes de freinage à air comprimé de camions ou d'autres bruits forts produisant des ondes ultrasonores.
- Un autre véhicule équipé de capteurs d'aide au stationnement est à proximité.
- Le capteur est recouvert d'une couche de spray ou voilé par un rideau de pluie.
- Le capteur est couvert d'eau sur une route inondée.
- Le véhicule est équipé d'une antenne d'aile ou d'une antenne sans fil.
- Présence d'anneaux de remorquage.
- Le pare-chocs ou le capteur est soumis à un choc violent.
- Le véhicule approche d'une bordure de trottoir élevée ou arrondie.
- La plage de détection est réduite en raison d'un objet, un panneau par exemple.
- En cas d'ensoleillement intense ou par temps très froid.
- La zone située directement sous les pare-chocs n'est pas détectée.
- Si des objets sont trop près du capteur.
- Une suspension qui n'est pas d'origine Toyota (suspension abaissée, etc.) est installée.
- Une plaque d'immatriculation rétroéclairée est installée.
Outre les exemples ci-dessus, il existe d'autres cas où, du fait de leur forme, les panneaux ou d'autres objets peuvent être considérés par le capteur comme étant plus proches qu'ils ne le sont en réalité.
AVERTISSEMENT
Les objets risquant de ne pas être détectés correctement
La forme de l'objet peut empêcher un capteur de le détecter. Portez une attention particulière aux objets suivants:
- Câbles, clôtures, cordes, etc.
- Coton, neige et autres matériaux absorbant les ondes sonores
- Objets comportant des angles saillants
- Objets bas
- Objets élevés avec la partie supérieure faisant saillie vers l'extérieur dans la direction du véhicule
- Les personnes peuvent ne pas être détectées si elles portent certains types de vêtements.
NOTE
Lors de l'utilisation du capteur d'aide au stationnement Toyota
Dans les situations suivantes, le système risque de ne pas fonctionner correctement à cause d'un dysfonctionnement du capteur, etc. Faites vérifier le véhicule par un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.
- L'affichage du fonctionnement du capteur d'aide au stationnement Toyota clignote, et un signal sonore retentit lorsqu'aucun objet n'est détecté.
- Si la zone autour d'un capteur entre en collision avec quelque chose ou est soumise à un choc violent.
- Si le pare-chocs entre en collision avec quelque chose.
- Si l'affichage est continu sans émission d'un bip sonore, sauf lorsque le volume du signal sonore est mis en sourdine.
- Si une erreur d'affichage se produit, vérifiez tout d'abord le
capteur.
Si l'erreur se produit même en l'absence de givre, de neige ou de boue sur le capteur, il est probable que le capteur est défectueux.
Remarques pour le lavage du véhicule
Ne dirigez pas de forts jets d'eau ou de vapeur sur les capteurs.
Cela peut provoquer un dysfonctionnement du capteur.
