PIECES CONSTITUTIVES

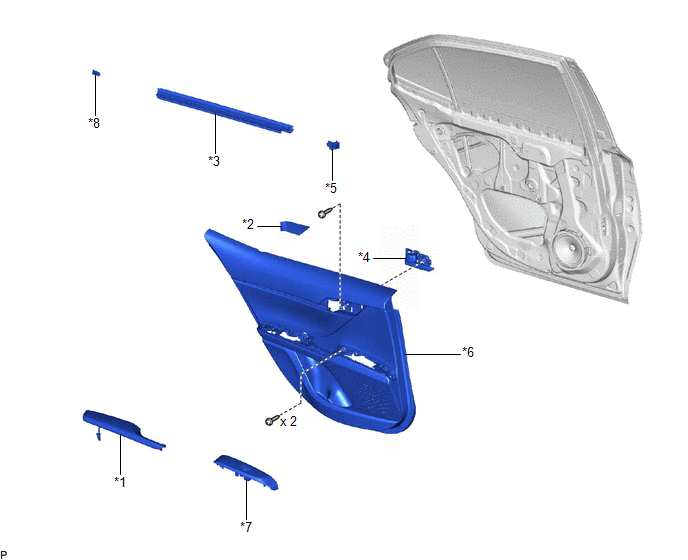

SCHEMA
*1 | ENSEMBLE D'ACCOUDOIR ARRIERE |
*2 | SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE ARRIERE |
*3 | BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE |
*4 | SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE ARRIERE |
*5 | CACHE D'ORIFICE DE VISITE N° 2 DE PORTE ARRIERE |
*6 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE |
*7 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
*8 | ATTACHE DE PLAQUE DE SEUIL DE PORTE N° 1 |

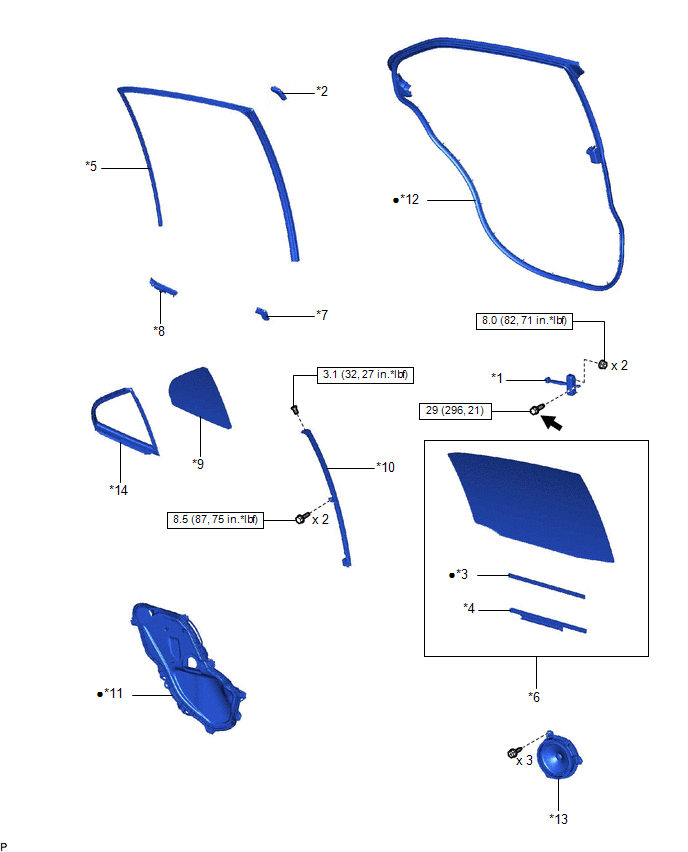

SCHEMA
*1 | ENSEMBLE DE TIRANT DE PORTE ARRIERE |
*2 | GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE |
*3 | GARNITURE DE CANAL DE VITRE DE PORTE ARRIERE |
*4 | SOUS-ENSEMBLE DE CANAL DE VITRE DE PORTE ARRIERE |
*5 | COULISSEAU DE VITRE DE PORTE ARRIERE |
*6 | SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE |
*7 | JOINT DE VENTILATION DE PORTE ARRIERE N° 1 |
*8 | PROTECTION DE PANNEAU DE PORTE ARRIERE |
*9 | VITRE DE CUSTODE DE PORTE ARRIERE |
*10 | SOUS-ENSEMBLE D'ENCADREMENT ARRIERE INFERIEUR DE VITRE DE PORTE ARRIERE |
*11 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
*12 | BOURRELET DE PORTE ARRIERE |
*13 | ENSEMBLE DE HAUT-PARLEUR ARRIERE |
*14 | BOURRELET DE VITRE DE CUSTODE DE PORTE ARRIERE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
![]() |
Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent |
★ | Pièce préenduite |

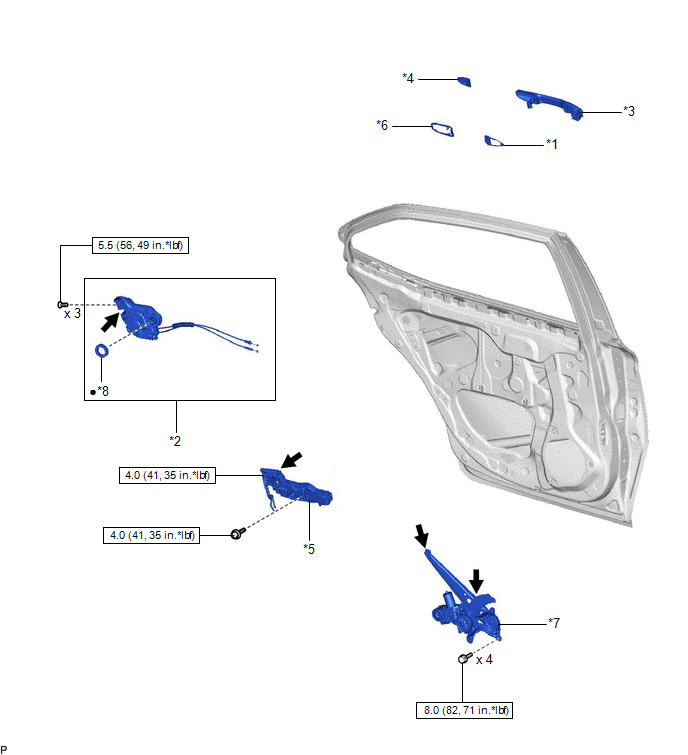

SCHEMA
*1 | PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE AVANT |
*2 | ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR |
*3 | ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE ARRIERE |
*4 | CACHE DE POIGNEE EXTERIEURE DE PORTE ARRIERE |
*5 | SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE ARRIERE |
*6 | PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE ARRIERE |
*7 | ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE |
*8 | JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
![]() |
Graisse MP | - |
- |

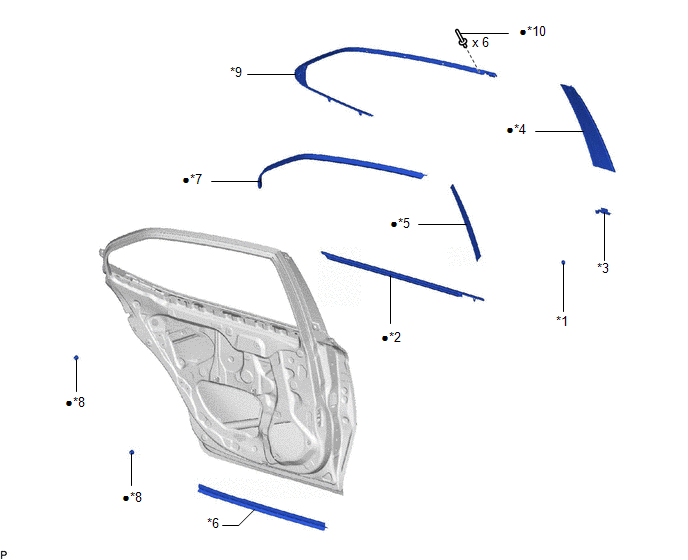

SCHEMA
*1 | AGRAFE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE |
*2 | ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE |
*3 | JOINT EXTERIEUR AVANT DE PORTE ARRIERE |
*4 | MOULURE D'ENCADREMENT AVANT DE VITRE DE PORTE ARRIERE |
*5 | BANDE DECORATIVE EXTERIEURE INFERIEURE DE PORTE ARRIERE |
*6 | BOURRELET DE PORTE ARRIERE N° 2 |
*7 | BANDE DECORATIVE EXTERIEURE DE PORTE ARRIERE |
*8 | ASSISE DE PANNEAU DE PORTE ARRIERE |
*9 | SOUS-ENSEMBLE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE |
*10 | RIVET |
● | Pièce non réutilisable |
- | - |
Mise Au Rebut
MISE AU REBUT MESURE DE PRECAUTION /
REMARQUE / CONSEIL ATTENTION: Avant d'effectuer le
déploiement avant mise au rebut de toute pièce constitutive SRS, relire et
suivre attentivement toutes les normes environnementales et relatives aux
matières dangereuses. Le déploiement avant mise au ...
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
PROCEDURE 1. REPOSER L'ENSEMBLE DE CABLE IN ...
