Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage

DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la porte arrière, sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

*: Lors de l'apprentissage à l'aide du Techstream.

Cliquer ici

Débrancher le câble de la borne négative de la batterie.

Effectuer le calibrage du point zéro de capteur d'angle de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

Système de sécurité préventive

Système de sonar de détection de distance intelligent*

Mémoriser l'angle mort de braquage

Système de moniteur d'aide au stationnement

Système de moniteur de rétroviseur panoramique

  • Sous-ensemble de lève-vitre de porte
  • Vitre de porte
  • Coulisseau de vitre de porte

Initialiser le système de commande de vitre électrique

  • Fonction de fermeture et d'ouverture automatique
  • Fonction anticoincement
  • Fonction de commande à distance
  • Fonction associée à la clé
  • Fonction associée à l'émetteur de commande à distance
  • Fonctionnement sans clé
  • Fonctionnement de la la fonction anticoincement
  • Fonction d'avertissement d'ouverture de vitre électrique

CONSEIL:

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

pour A25A-FKS:

Cliquer ici

pour 2GR-FKS:

Cliquer ici

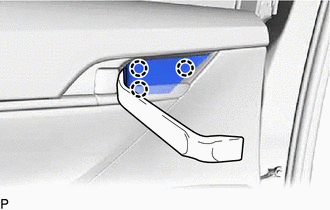

3. DEPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE ARRIERE

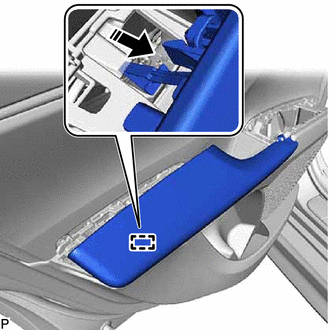

(a) A l'aide d'un extracteur de moulure, libérer les 3 griffes pour déposer le sous-ensemble de cache d'accoudoir de porte arrière.

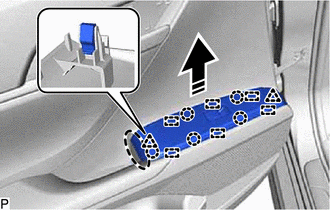

4. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE

(a) Libérer les 2 agrafes, les 5 griffes et les 6 guides comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

(b) Débrancher le connecteur pour déposer l'ensemble de contacteur de lève-vitre électrique arrière avec panneau de base d'accoudoir supérieur de porte arrière.

5. DEPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE

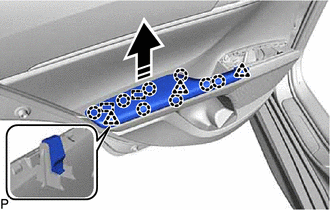

(a) Libérer les 3 agrafes, les 8 griffes et les 2 guides comme indiqué sur le schéma.

Déposer dans ce sens

(b) Libérer le guide pour déposer l'ensemble d'accoudoir arrière comme indiqué sur le schéma.

Déposer dans ce sens

6. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE

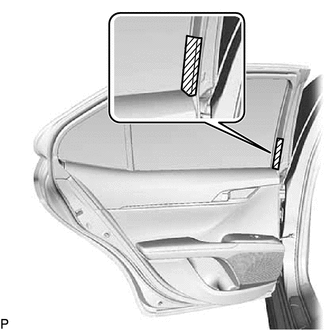

(a) Appliquer du ruban adhésif de protection sur le panneau de porte arrière comme indiqué sur le schéma.

Ruban adhésif de protection

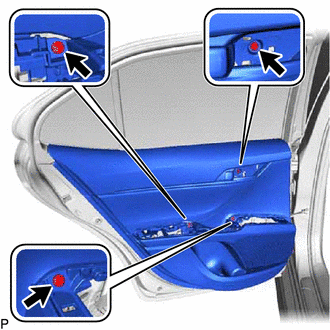

(b) Déposer les 3 vis.

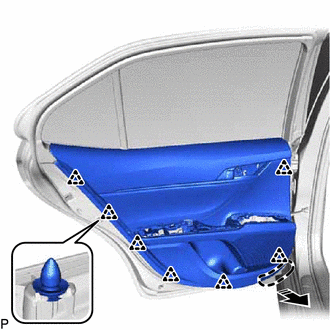

(c) Libérer les 7 agrafes comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

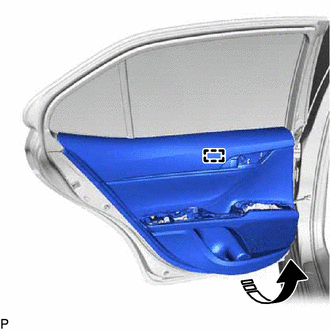

(d) Extraire le sous-ensemble de panneau d'habillage de porte arrière comme indiqué sur le schéma pour libérer le guide.

Déposer dans ce sens

(e) Soulever le sous-ensemble de panneau d'habillage de porte arrière pour détacher le sous-ensemble de panneau d'habillage de porte arrière avec le bourrelet intérieur de vitre de porte arrière et l'attache de plaque de seuil de porte n° 1.

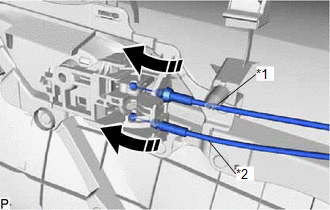

(f) Débrancher l'ensemble de câble de commande à distance de verrouillage de porte arrière et l'ensemble de câble de verrouillage intérieur de porte arrière, comme indiqué sur le schéma, pour déposer le sous-ensemble de panneau d'habillage de porte arrière.

*1

Ensemble de câble de verrouillage intérieur de porte arrière

*2

Ensemble de câble de commande à distance de verrouillage de porte arrière

Déposer dans ce sens

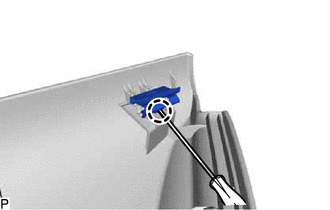

(g) A l'aide d'un tournevis, libérer la griffe pour déposer l'attache de plaque de seuil de porte n° 1 du sous-ensemble de panneau d'habillage de porte arrière.

7. DEPOSER LE BOURRELET DE VITRE DE PORTE ARRIERE

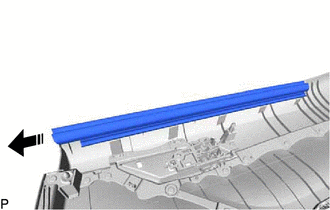

(a) Faire glisser le bourrelet de vitre intérieure de porte arrière pour le déposer du sous-ensemble de panneau d'habillage de porte arrière, comme indiqué sur le schéma.

Déposer dans ce sens

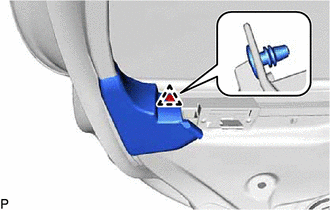

8. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE N° 2

(a) Libérer l'agrafe.

(b) Déposer le cache d'orifice de visite de porte arrière n° 2.

9. DEPOSER LE SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE ARRIERE

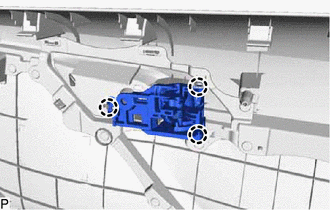

(a) Libérer les 3 griffes pour déposer le sous-ensemble de poignée intérieure de porte arrière.

10. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE

Cliquer ici

11. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE

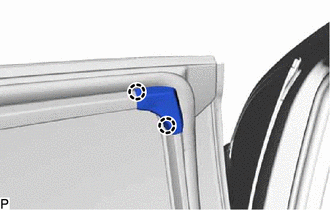

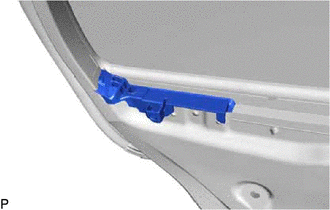

(a) Libérer les 2 griffes pour déposer le garnissage d'encadrement de porte arrière.

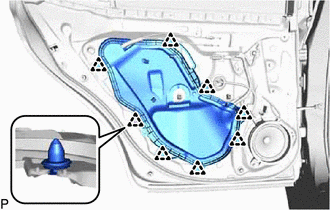

12. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

(a) Débrancher le connecteur.

(b) Libérer les 2 attaches.

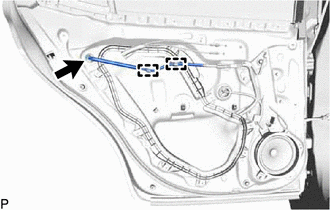

(c) Libérer les 8 agrafes pour déposer le cache d'orifice de visite de porte arrière.

13. DEPOSER LE JOINT DE VENTILATION DE PORTE ARRIERE N° 1

(a) Déposer le joint de ventilation de porte arrière n° 1.

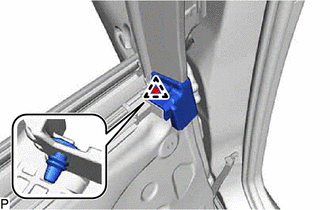

14. DEPOSER LA PROTECTION DE PANNEAU DE PORTE ARRIERE

(a) Libérer l'agrafe.

(b) Déposer la protection de panneau de porte arrière.

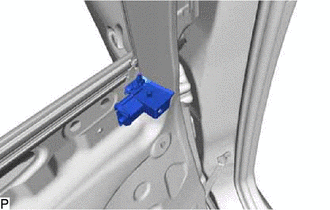

15. DEPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE

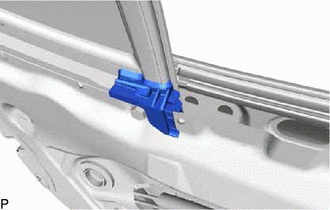

(a) Déposer le coulisseau de vitre de porte arrière.

16. DEPOSER L'ENSEMBLE DE TIRANT DE PORTE ARRIERE

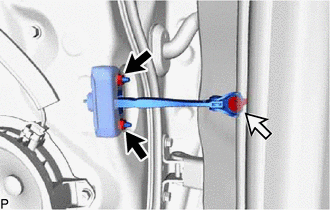

(a) Déposer les 2 écrous, le boulon et l'ensemble de tirant de porte arrière.

Ecrou

Boulon

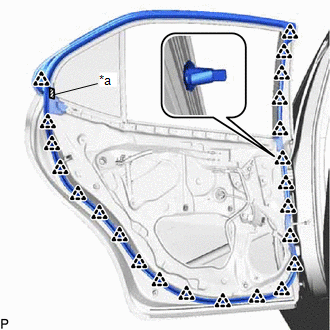

17. DEPOSER LE BOURRELET DE PORTE ARRIERE

(a) A l'aide d'un extracteur d'agrafes, libérer les 23 agrafes et déposer le bourrelet de porte arrière.

*a

Ruban adhésif double face

18. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE VITRE DE PORTE ARRIERE

(a) Déposer la vis, les 2 boulons et le sous-ensemble d'encadrement de vitre inférieur arrière de porte arrière.

Vis

Boulon

19. DEPOSER LA VITRE DE CUSTODE DE PORTE ARRIERE

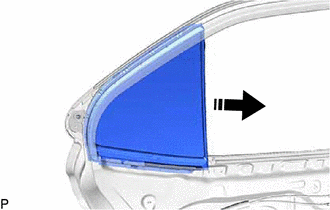

(a) Déposer la vitre de custode de porte arrière avec le bourrelet de vitre de custode de porte arrière, comme indiqué sur le schéma.

Déposer dans ce sens

(b) Déposer la vitre de custode de porte arrière du bourrelet de vitre de custode de porte arrière.

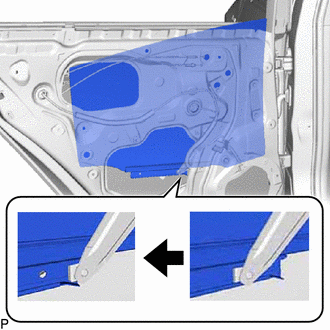

20. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE

(a) Séparer le sous-ensemble de vitre de porte arrière de l'ensemble de lève-vitre de porte arrière comme indiqué sur le schéma.

REMARQUE:

Après la dépose du sous-ensemble de vitre de porte arrière, veiller à ne pas le laisser tomber.

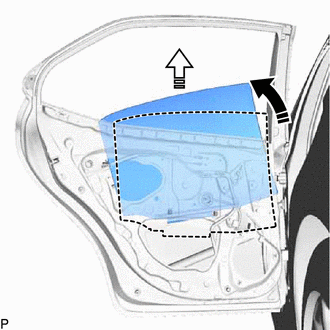

(b) Déposer le sous-ensemble de vitre de porte arrière dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma.

REMARQUE:

Ne pas endommager le sous-ensemble de vitre de porte arrière.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

21. DEPOSER LE SOUS-ENSEMBLE DE CANAL DE VITRE DE PORTE ARRIERE

(a) A l'aide d'un tournevis, déposer le sous-ensemble de canal de vitre de porte arrière.

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

*a

Ruban adhésif de protection

22. DEPOSER LA GARNITURE DE COULISSEAU DE VITRE DE PORTE ARRIERE

(a) Déposer la garniture de coulisseau de vitre de porte arrière du sous-ensemble de vitre de porte arrière.

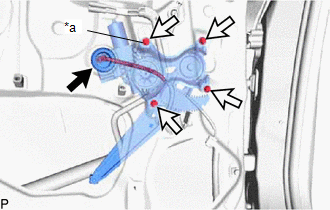

23. DEPOSER L'ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE

(a) Débrancher le connecteur.

(b) Desserrer le boulon provisoire.

REMARQUE:

Ne pas déposer le boulon provisoire. Si le boulon provisoire est déposé, l'ensemble de lève-vitre de porte arrière risque de tomber et de provoquer des dégâts.

*a

Boulon provisoire

(c) Déposer les 3 boulons et l'ensemble de lève-vitre de porte arrière.

(d) Déposer le boulon provisoire de l'ensemble de lève-vitre de porte arrière.

24. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR

Cliquer ici

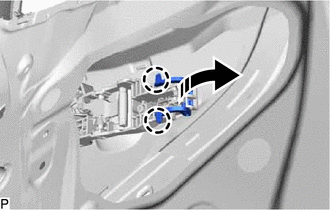

25. DEPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Libérer les 2 griffes et déplacer le levier, comme indiqué dans le schéma.

Libérer dans ce sens

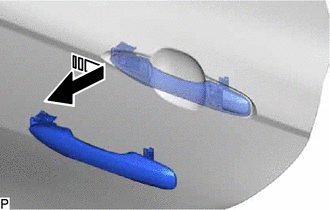

(b) Déposer l'ensemble de poignée extérieure de porte arrière comme indiqué sur le schéma.

Déposer dans ce sens

26. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

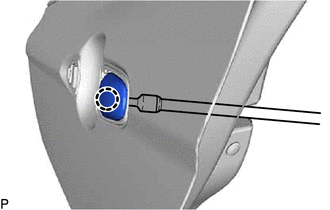

(a) A l'aide d'une clé à douille T30 "TORX", desserrer la vis.

CONSEIL:

Il est impossible de déposer la vis car elle est intégrée dans le sous-ensemble d'armature de poignée extérieure de porte arrière.

(b) Libérer la griffe pour enlever le cache de poignée extérieure de porte arrière.

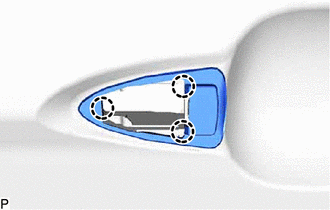

27. DEPOSER LA PLAQUETTE AVANT DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Libérer les 3 griffes pour enlever la plaquette avant de poignée extérieure de porte arrière.

28. DEPOSER LA PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

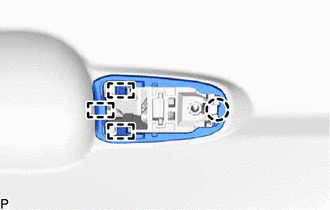

(a) Libérer la griffe et les 3 guides pour déposer la plaquette arrière de poignée extérieure de porte arrière.

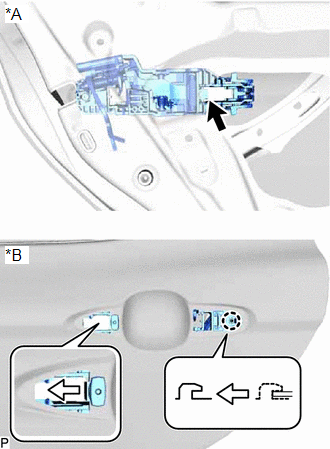

29. DEPOSER LE SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) A l'aide d'une clé à douille "TORX" T30, déposer la vis.

*A

Intérieur(e)

*B

Extérieur(e)

(b) Faire glisser le sous-ensemble d'armature de poignée extérieure de porte arrière, comme indiqué sur le schéma pour libérer la griffe, puis la déposer.

30. DEPOSER L'ASSISE DE PANNEAU DE PORTE ARRIERE

(a) Libérer les 4 griffes pour enlever les 2 coussinets de panneau de porte avant.

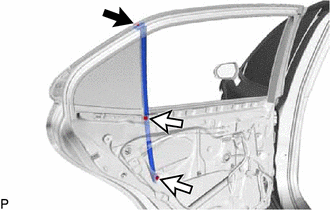

31. DEPOSER LE BOURRELET DE PORTE ARRIERE N° 2

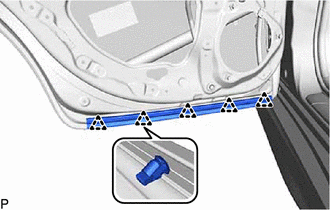

(a) Libérer les 5 agrafes pour déposer le bourrelet de porte arrière n° 2.

32. DEPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE

Cliquer ici

33. DEPOSER L'AGRAFE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE

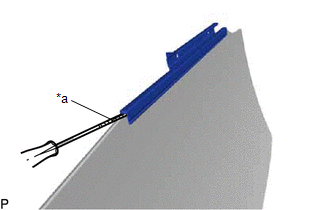

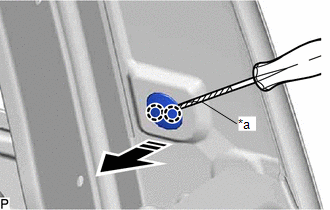

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes pour déposer l'agrafe de moulure d'encadrement de vitre de porte.

*a

Ruban adhésif de protection

Déposer dans ce sens

34. DEPOSER LA MOULURE D'ENCADREMENT AVANT DE VITRE DE PORTE ARRIERE

Cliquer ici

35. DEPOSER LE JOINT EXTERIEUR AVANT DE PORTE ARRIERE

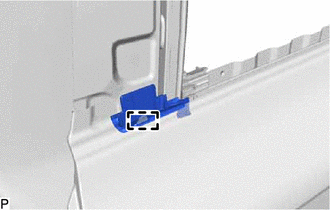

(a) Libérer le guide pour déposer le joint extérieur avant de porte arrière.

36. DEPOSER LE SOUS-ENSEMBLE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE

Cliquer ici

37. DEPOSER LA BANDE DECORATIVE EXTERIEURE INFERIEURE DE PORTE ARRIERE

Cliquer ici

38. DEPOSER LA BANDE DECORATIVE EXTERIEURE DE PORTE ARRIERE

Cliquer ici
