PIECES CONSTITUTIVES
SCHEMA

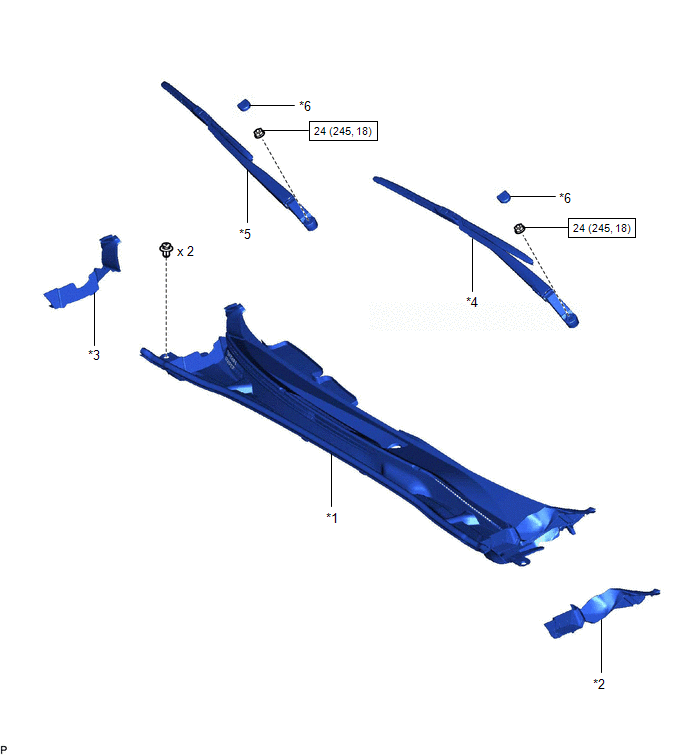

*1 | SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT |
*2 | JOINT LATERAL GAUCHE ENTRE L'AILE AVANT ET L'AUVENT |
*3 | JOINT LATERAL DROIT ENTRE L'AILE AVANT ET L'AUVENT |
*4 | ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT GAUCHE |
*5 | ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT DROIT |
*6 | CAPUCHON DE BRAS D'ESSUIE-GLACE AVANT |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
SCHEMA
*A | à 1 pièce(s) |
*B | à 2 pièce(s) |
*C | fabrication TMC |
- | - |

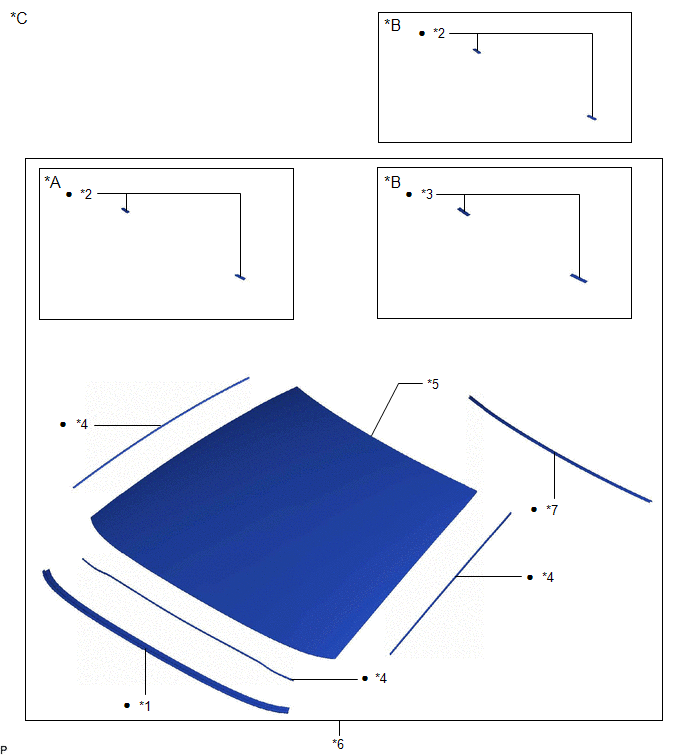

*1 | MOULURE CENTRALE INTERIEURE DE VITRE AVANT |
*2 | BUTEE DE VITRE DE PARE-BRISE N° 1 |
*3 | BUTEE DE VITRE DE PARE-BRISE N° 2 |
*4 | JOINT ADHESIF DE VITRE |
*5 | VITRE DE PARE-BRISE |
*6 | SOUS-ENSEMBLE DE VITRE DE PARE-BRISE |
*7 | MOULURE EXTERIEURE DE PARE-BRISE |
- | - |
● | Pièce non réutilisable |
- | - |
SCHEMA
*A | à 1 pièce(s) |
*B | à 2 pièce(s) |
*C | fabrication TMMK |
- | - |
*1 | MOULURE CENTRALE INTERIEURE DE VITRE AVANT |
*2 | BUTEE DE VITRE DE PARE-BRISE N° 1 |
*3 | JOINT ADHESIF DE VITRE N° 2 |
*4 | BUTEE DE VITRE DE PARE-BRISE N° 2 |
*5 | JOINT ADHESIF DE VITRE |
*6 | VITRE DE PARE-BRISE |
*7 | SOUS-ENSEMBLE DE VITRE DE PARE-BRISE |
*8 | MOULURE EXTERIEURE DE PARE-BRISE |
● | Pièce non réutilisable |
- | - |
Schema Du Systeme
SCHEMA DU SYSTEME
Tableau de communication
ECU d'émission (Emetteur)
ECU de réception Signal
Méthode de communication
Ensemble de capteur d'airbag
ECU de détection d'occupant
Signal de détection de collision
Signal ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche)
*2 ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté droit)
*3 CONTACTEUR DE TOIT OUVRANT (SOUS-ENSEMBLE DE BOITIER DE CO ...
Initialisation de l'angle de braquage inachevée (C1694)
DESCRIPTION
Ce DTC est enregistré lorsque le dispositif de commande de caméra de télévision détermine que l'angle de braquage maximum n'a pas été mémorisé (le réglage de l'angle de braquage est incomplet).
Ce DTC est enregistré lorsque l'ensemble de caméra de télévision arri ...
