PIECES CONSTITUTIVES

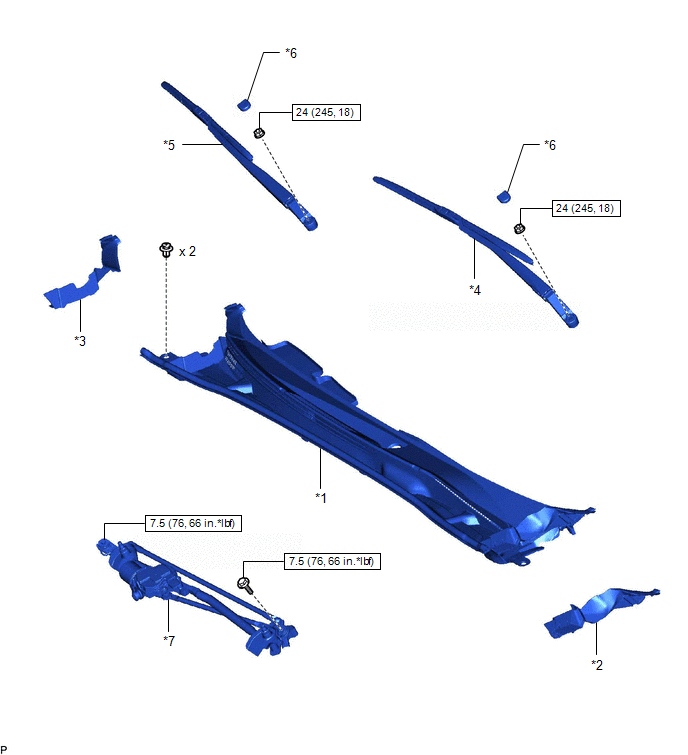

SCHEMA
*1 | SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT |
*2 | JOINT LATERAL GAUCHE ENTRE L'AILE AVANT ET L'AUVENT |
*3 | JOINT LATERAL DROIT ENTRE L'AILE AVANT ET L'AUVENT |
*4 | ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT GAUCHE |
*5 | ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT DROIT |
*6 | CAPUCHON DE BRAS D'ESSUIE-GLACE AVANT |
*7 | ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

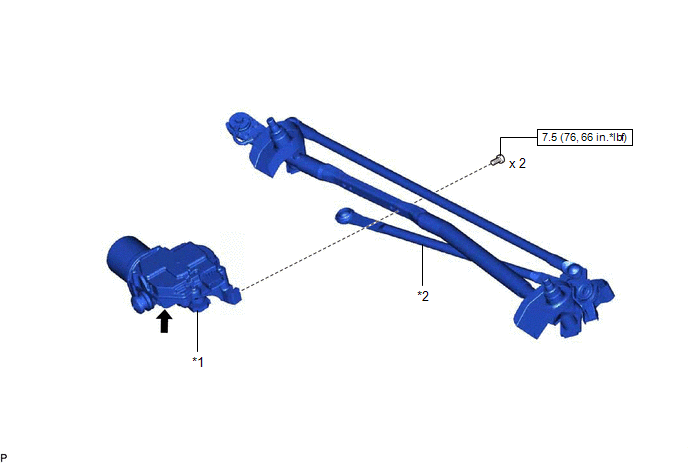

SCHEMA
*1 | ENSEMBLE DE MOTEUR D'ESSUIE-GLACE AVANT |
*2 | ENSEMBLE DE TRINGLERIE D'ESSUIE-GLACE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
![]() |
Graisse MP |
