VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE

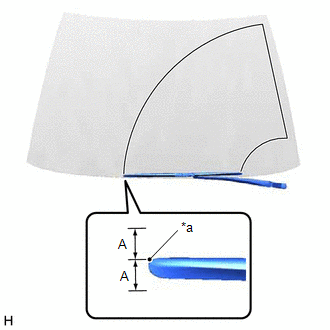

| (a) pour côté droit: (1) Actionner l'ensemble de moteur d'essuie-glace avant. (2) Arrêter le fonctionnement de l'ensemble de moteur d'essuie-glace avant. (3) Vérifier la position d'arrêt automatique (stationnement). CONSEIL: Une fois que le moteur d'essuie-glace avant est arrêté, vérifier la position d'arrêt automatique après avoir relevé le balai d'essuie-glace à 2 reprises. Jeu standard:
OK: L'essuie-glace avant s'arrête dans la position indiquée sur le schéma. |
|

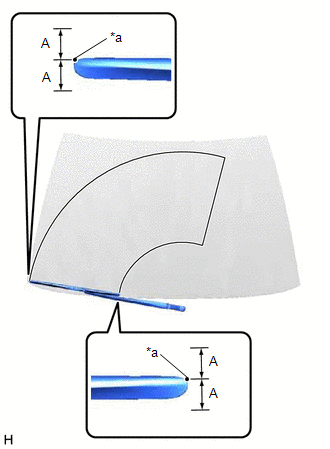

| (b) pour côté gauche: (1) Actionner l'ensemble de moteur d'essuie-glace avant. (2) Arrêter le fonctionnement de l'ensemble de moteur d'essuie-glace avant. (3) Vérifier la position d'arrêt automatique (stationnement). CONSEIL: Une fois que le moteur d'essuie-glace avant est arrêté, vérifier la position d'arrêt automatique après avoir relevé le balai d'essuie-glace à 2 reprises. Jeu standard:
OK: L'essuie-glace avant s'arrête dans la position indiquée sur le schéma. |
|
