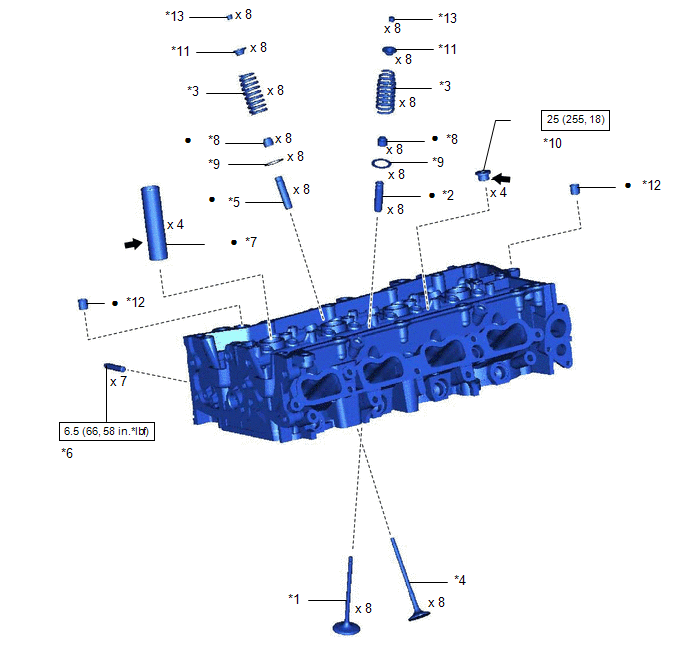

PIECES CONSTITUTIVES
SCHEMA
|
*1 | SOUPAPE D'ADMISSION |
*2 | MANCHON-GUIDE DE SOUPAPE D'ADMISSION |
|
*3 | RESSORT DE COMPRESSION |
*4 | SOUPAPE D'ECHAPPEMENT |
|
*5 | MANCHON-GUIDE DE SOUPAPE D'ECHAPPEMENT |
*6 | GOUJON FILETE |
|
*7 | TUBE DE BOUGIE D'ALLUMAGE |
*8 | BAGUE D'ETANCHEITE DE QUEUE DE SOUPAPE |
|
*9 | SIEGE DE RESSORT DE SOUPAPE |
*10 | BOUCHON FILETE RECTILIGNE N° 1 |
|
*11 | DISPOSITIF DE RETENUE DE RESSORT DE SOUPAPE |
*12 | GOUPILLE ANNULAIRE |
|
*13 | CLAVETTE DE RESSORT DE SOUPAPE |
- | - |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
|
Produit adhésif 1324 |
★ | Pièce préenduite |
