Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage

DEMONTAGE

PROCEDURE

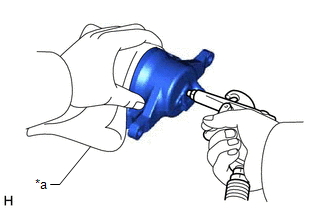

1. DEPOSER LE PISTON DE FREIN A DISQUE AVANT

(a) Placer un morceau de tissu entre le piston de frein à disque avant et le cylindre de frein à disque avant.

*a

Chiffon

(b) Appliquer de l'air comprimé pour déposer le piston de frein à disque avant du cylindre de frein à disque avant.

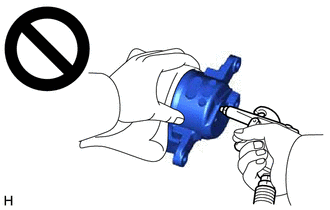

ATTENTION:

REMARQUE:

Eviter les éclaboussures de liquide de frein.

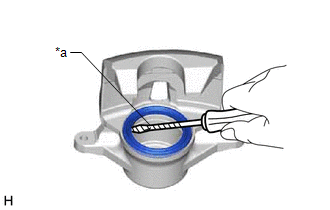

2. DEPOSER LE SOUFFLET DE CYLINDRE

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection déposer le soufflet de cylindre du cylindre de frein à disque avant.

REMARQUE:

Veiller à ne pas endommager le cylindre de frein à disque avant.

*a

Ruban adhésif de protection

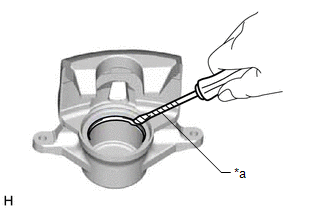

3. DEPOSER LE JOINT DE PISTON

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le joint de piston du cylindre de frein à disque avant.

REMARQUE:

Veiller à ne pas endommager la surface de l'intérieur, ni la rainure du joint de piston du cylindre de frein à disque avant.

*a

Ruban adhésif de protection

4. DEPOSER LE CAPUCHON DU BOUCHON DE PURGE DU FREIN A DISQUE AVANT

(a) Enlever le capuchon du bouchon de purge du bouchon de purge du frein à disque avant.

5. DEPOSER LE BOUCHON DE PURGE DE FREIN A DISQUE AVANT

(a) Déposer le bouchon de purge du frein à disque avant du cylindre de frein à disque avant.
