Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

CONSEIL:

PROCEDURE

1. DEPOSER LA ROUE AVANT

Cliquer ici

2. VIDANGER LE LIQUIDE DE FREIN

REMARQUE:

Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.

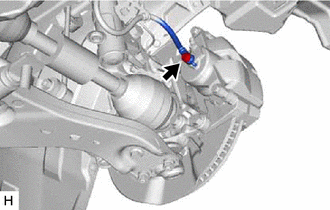

3. DEBRANCHER LE FLEXIBLE AVANT

(a) Déposer le boulon-raccord et le joint d'étanchéité, et débrancher le flexible avant de l'ensemble de cylindre de frein à disque avant.

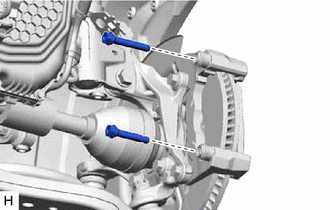

4. DEPOSER L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE AVANT

(a) Maintenir les 2 broches coulissantes de cylindre de frein à disque avant et déposer les 2 boulons et l'ensemble de cylindre de frein à disque avant.

*a

Tourner

*b

Maintenir

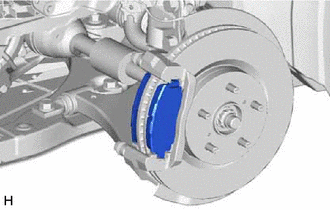

5. DEPOSER LA PLAQUETTE DE FREIN A DISQUE AVANT

(a) Déposer les 2 plaquettes de frein à disque avant de la fixation de cylindre de frein à disque avant.

6. DEPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE AVANT

Cliquer ici

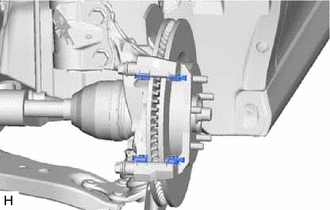

7. DEPOSER LA PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE AVANT

(a) Déposer les 4 plaques de support de plaquette de frein à disque avant de la fixation de cylindre de frein à disque avant.

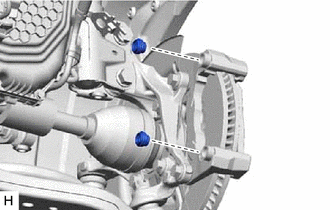

8. DEPOSER LA BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE AVANT

(a) Déposer les 2 broches coulissantes de cylindre de frein à disque avant de la fixation de cylindre de frein à disque avant.

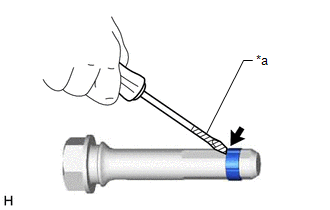

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, déposer la douille coulissante de cylindre de frein à disque avant de la broche coulissante de cylindre de frein à disque avant (côté inférieur).

REMARQUE:

Ne pas endommager la broche coulissante de cylindre de frein à disque avant.

*a

Ruban adhésif de protection

9. DEPOSER LE SOUFFLET PARE-POUSSIERE DE DOUILLE DE FREIN A DISQUE AVANT

(a) Déposer les 2 soufflets pare-poussière de douille de frein à disque avant de la fixation de cylindre de frein à disque avant.

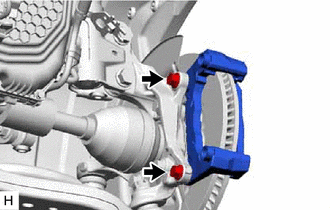

10. DEPOSER LA FIXATION DE CYLINDRE DE FREIN A DISQUE AVANT

(a) Déposer du porte-fusée de direction les 2 boulons et la fixation de cylindre de frein à disque avant.

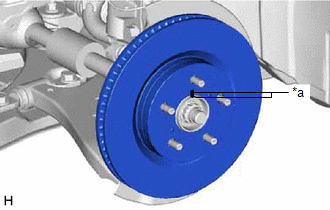

11. DEPOSER LE DISQUE AVANT

(a) Tracer des repères d'alignement sur le disque avant et le sous-ensemble de moyeu d'essieu avant.

*a

Repère d'alignement

(b) Déposer le disque avant.
