Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE CYLINDRE DE FREIN ET LE PISTON

(a) Vérifier l'alésage de cylindre de frein à disque avant et le piston de frein à disque avant de l'absence de rouille ou de rayures dans. Si nécessaire, remplacer l'ensemble de cylindre de frein à disque avant et le piston de frein à disque avant.

2. VERIFIER L'EPAISSEUR DE LA GARNITURE DES PLAQUETTES DE FREIN

(a) A l'aide d'une règle, mesurer l'épaisseur de la garniture des plaquettes de frein à disque avant.

Epaisseur standard:

11,0 mm (0,433 po)

Epaisseur minimum:

1,0 mm (0,0394 po)

CONSEIL:

  • Si l'épaisseur de la garniture des plaquettes de frein à disque avant est inférieure à la valeur minimum, remplacer les plaquettes de frein à disque avant.
  • Veiller à vérifier l'épaisseur du disque avant lors du remplacement des plaquettes de frein à disque avant par des éléments neufs.

*a

Règle

3. VERIFIER LA PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE AVANT

(a) S'assurer que les plaques de support de plaquette de frein à disque avant présentent suffisamment de rebond, ne présentent aucune déformation ni fissure ou usure, et qu'elles ont été nettoyées de toute trace de rouille et de saleté. Si nécessaire, remplacer les plaques de support de plaquette de frein à disque avant.

4. VERIFIER L'EPAISSEUR DU DISQUE

(a) A l'aide d'un micromètre, mesurer l'épaisseur du disque avant.

Epaisseur standard:

28,0 mm (1,10 po)

Epaisseur minimum:

25,0 mm (0,984 po)

CONSEIL:

Si l'épaisseur du disque avant est inférieure à l'épaisseur minimum, remplacer le disque avant.

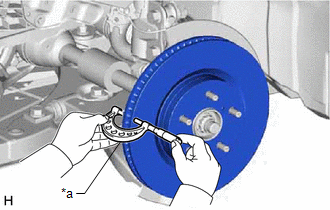

*a

Micromètre

5. VERIFIER L'OVALISATION DU DISQUE

(a) Vérifier le desserrage du roulement de moyeu d'essieu avant et l'ovalisation du moyeu d'essieu avant.

Cliquer ici

(b) Reposer provisoirement le disque avant avec les 5 écrous de moyeu.

Torque:

103 N·m {1 050 kgf·cm, 76 ft·lbf}

(c) A l'aide d'un comparateur à cadran à socle magnétique, mesurer l'ovalisation du disque à 10 mm (0,394 po) du bord extérieur du disque avant.

Ovalisation maximum du disque:

0,05 mm (0,00196 po)

REMARQUE:

Maintenir l'aimant du comparateur à cadran loin du capteur de vitesse avant.

CONSEIL:

Si l'ovalisation est supérieure à la valeur maximum, modifier la position de repose du disque avant afin de minimiser l'ovalisation. Si l'ovalisation est supérieure au maximum après modification de la position de pose, rectifier le disque avant. Si l'épaisseur du disque avant est inférieure au minimum, remplacer le disque avant.

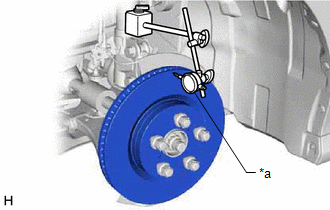

*a

Comparateur à cadran à socle magnétique

(d) Déposer les 5 écrous de moyeu et le disque avant.
