Toyota Camry Manuel de réparation XV50 (2011–2019): Court-circuit à la batterie dans le circuit "D" de contacteur/capteur de position de pédale/papillon (P212012,P212014,P21201C,P21201F,P212099,P212512,P212514,P21251F,P21382B)

Toyota Camry Manuel de réparation XV50 (2011–2019) / Moteur, Système hybride / A25a-fks Commande Du Moteur / Systeme Sfi / Court-circuit à la batterie dans le circuit "D" de contacteur/capteur de position de pédale/papillon (P212012,P212014,P21201C,P21201F,P212099,P212512,P212514,P21251F,P21382B)

DESCRIPTION

CONSEIL:

Ces DTC concernent le capteur de position de pédale d'accélérateur.

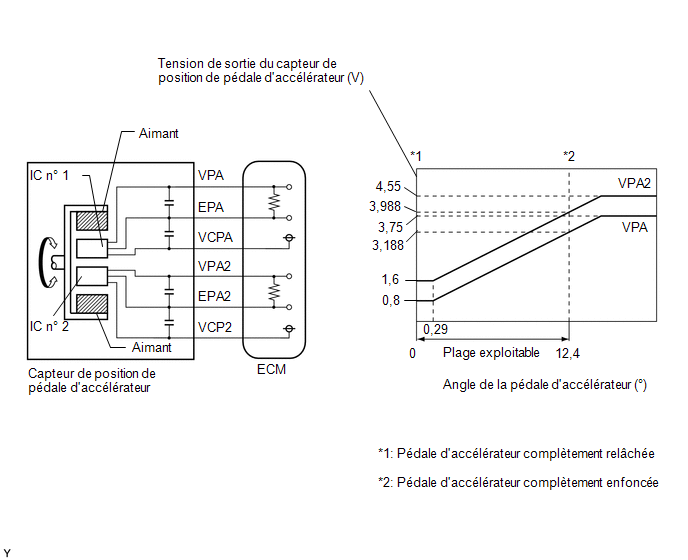

Le capteur de position de pédale d'accélérateur est intégré à l'ensemble de capteur de position de pédale d'accélérateur et possède 2 circuits de détection: VPA (principal) et VPA2 (secondaire). De type sans contact, ce capteur utilise des éléments à effet Hall pour générer des signaux précis, même dans des conditions de conduite extrêmes, telles que des vitesses élevées ou extrêmement basses. La tension appliquée aux bornes VPA et VPA2 de l'ECM varie entre 0,5 V et 4,75 V en fonction de l'angle d'ouverture de la pédale d'accélérateur (papillon). Le signal VPA indique l'angle d'ouverture réel de pédale d'accélérateur (angle d'ouverture de la valve d'accélérateur) et est utilisé pour la commande du moteur. Un signal VPA2 transmet le statut du circuit VPA et est utilisé pour la vérification du capteur de position de pédale d'accélérateur proprement dit.

L'ECM contrôle l'angle d'ouverture réel de la pédale d'accélérateur (angle d'ouverture de la valve d'accélérateur) sur la base des signaux VPA et VPA2, et commande l'actionneur du papillon en fonction de ces signaux.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

MIL

Mémoire

Remarque

P212012

Court-circuit à la batterie dans le circuit "D" de contacteur/capteur de position de pédale/papillon

La tension VPA est de 4,8 V minimum pendant 2 secondes minimum (logique de détection à 1 cycle(s)).

  • Ensemble de capteur de pédale d'accélérateur
  • Coupure dans le circuit EPA
  • Court-circuit dans le circuit VPA
  • ECM

S'active

DTC enregistré

  • Code SAE: P2123
  • DTC pour modèles destinés au Mexique: S'applique

P212014

Court-circuit à la masse ou coupure dans le circuit "D" de contacteur/capteur de position de pédale/papillon

La tension VPA est de 0,4 V maximum pendant 0,5 seconde minimum lorsque la pédale d'accélérateur est enfoncée (logique de détection à 1 cycle(s)).

  • Ensemble de capteur de pédale d'accélérateur
  • Coupure dans le circuit VCPA
  • Coupure ou court-circuit à la masse dans le circuit VPA
  • ECM

S'active

DTC enregistré

  • Code SAE: P2122
  • DTC pour modèles destinés au Mexique: S'applique

P21201C

Tension dans le circuit "D" de contacteur/capteur de position de pédale/papillon en dehors de la plage admise

La différence entre VPA et VPA2 est supérieure ou égale à la valeur spécifiée pendant 0,5 seconde (logique de détection à 1 cycle(s)).

  • Ensemble de capteur de pédale d'accélérateur
  • ECM

S'active

DTC enregistré

  • Code SAE: P2121
  • DTC pour modèles destinés au Mexique: S'applique

P21201F

Circuit intermittent de contacteur/capteur de position de pédale/papillon "D"

La tension du VPA varie rapidement au-delà des seuils de dysfonctionnement supérieur et inférieur pendant 0,5 seconde minimum (logique de détection à 1 cycle(s)).

  • Ensemble de capteur de pédale d'accélérateur
  • Circuit de l'ensemble de capteur de pédale d'accélérateur
  • ECM

S'active

DTC enregistré

  • Code SAE: P2120
  • DTC pour modèles destinés au Mexique: S'applique

P212099

Limite d'apprentissage de contacteur/capteur de position de pédale/papillon "D" dépassée

La différence entre VPA et VPA2 est inférieure à 0,4 V ou supérieure à 1,2 V (valeur apprise de position OFF d'accélérateur) (logique de détection à 1 cycle(s)).

  • Ensemble de capteur de pédale d'accélérateur
  • ECM

S'active

DTC enregistré

  • Code SAE: P2121
  • DTC pour modèles destinés au Mexique: S'applique

P212512

Court-circuit à la batterie dans le circuit "E" de contacteur/capteur de position de pédale/papillon

Les deux conditions suivantes sont remplies pendant 2 secondes minimum (logique de détection à 1 cycle(s)):

(a) VPA2 est de 4,8 V minimum.

(b) VPA se situe entre 0,4 V et 3,45 V.

  • Ensemble de capteur de pédale d'accélérateur
  • Coupure dans le circuit EPA2
  • Court-circuit dans le circuit VPA2
  • ECM

S'active

DTC enregistré

  • Code SAE: P2128
  • DTC pour modèles destinés au Mexique: S'applique

P212514

Court-circuit à la masse ou coupure dans le circuit "E" de contacteur/capteur de position de pédale/papillon

La tension VPA2 est de 1,2 V maximum pendant 0,5 seconde minimum lorsque la pédale d'accélérateur est enfoncée (logique de détection à 1 cycle(s)).

  • Ensemble de capteur de pédale d'accélérateur
  • Coupure dans le circuit VCP2
  • Coupure ou court-circuit à la masse dans le circuit VPA2
  • ECM

S'active

DTC enregistré

  • Code SAE: P2127
  • DTC pour modèles destinés au Mexique: S'applique

P21251F

Circuit intermittent de contacteur/capteur de position de pédale/papillon "E"

La tension du VPA2 varie rapidement au-delà des seuils de dysfonctionnement supérieur et inférieur pendant 0,5 seconde minimum (logique de détection à 1 cycle(s)).

  • Ensemble de capteur de pédale d'accélérateur
  • Circuit de l'ensemble de capteur de pédale d'accélérateur
  • ECM

S'active

DTC enregistré

  • Code SAE: P2125
  • DTC pour modèles destinés au Mexique: S'applique

P21382B

Corrélation de signal croisé couplé de tension "D"/"E" du papillon/capteur de position de pédale/contacteur

La différence entre VPA et VPA2 est de 0,02 V maximum pendant 2,0 secondes minimum (logique de détection à 1 cycle(s)):

  • Ensemble de capteur de pédale d'accélérateur
  • Court-circuit entre les circuits VPA et VPA2
  • ECM

S'active

DTC enregistré

  • Code SAE: P2138
  • DTC pour modèles destinés au Mexique: S'applique

CONSEIL:

Lorsque l'un de ces DTC est émis, vérifier la tension du capteur de position de pédale d'accélérateur en utilisant le Techstream. Sélectionner les menus suivants: Powertrain / Engine / Data List / Accelerator Position Sensor No. 1 Voltage et Accelerator Position Sensor No. 2 Voltage.

Organe incriminé

Pédale d'accélérateur complètement relâchée

Pédale d'accélérateur complètement enfoncée

Accelerator Position Sensor No. 1 Voltage

Accelerator Position Sensor No. 2 Voltage

Accelerator Position Sensor No. 1 Voltage

Accelerator Position Sensor No. 2 Voltage

Coupure dans le circuit VC

0 à 0,2 V

0 à 0,2 V

0 à 0,2 V

0 à 0,2 V

Coupure ou court-circuit à la masse dans le circuit VPA

0 à 0,2 V

1,2 à 2,0 V

0 à 0,2 V

3,4 à 4,75 V

Coupure ou court-circuit à la masse dans le circuit VPA2

0,5 à 1,1 V

0 à 0,2 V

2,6 à 4,5 V

0 à 0,2 V

Coupure dans le circuit EPA

4,5 à 4,98 V

4,5 à 4,98 V

4,5 à 4,98 V

4,5 à 4,98 V

Condition normale

0,5 à 1,1 V

1,2 à 2,0 V

2,6 à 4,5 V

3,4 à 4,75 V

CONSEIL:

Les positions de la pédale d'accélérateur sont exprimées sous forme de tension.

DESCRIPTION DU CONTROLE

Lorsque la tension de sortie de VPA ou VPA2 s'écarte de la plage standard, ou si la différence entre les tensions de sortie des 2 circuits de capteur dépasse le seuil supérieur ou inférieur, l'ECM considère qu'il y a un dysfonctionnement dans le capteur de position de pédale d'accélérateur. Ensuite, l'ECM allume le MIL et enregistre un DTC.

Exemple:

Si la tension de sortie VPA est inférieure ou égale à 0,4 V pendant 0,5 seconde minimum lorsque la pédale d'accélérateur est complètement enfoncée, le DTC P212014 est enregistré.

PROCEDURE DE CONTROLE

DTC correspondants

P2120: Vérification de la plage de fonctionnement du capteur de position de pédale d'accélérateur 1 (cliquetis)

P2121: Rationalité du capteur de position de pédale d'accélérateur

P2122: Vérification de la plage de fonctionnement du capteur de position de pédale d'accélérateur 1 (tension faible)

P2123: Vérification de la plage de fonctionnement du capteur de position de pédale d'accélérateur 1 (tension élevée)

P2125: Vérification de la plage de fonctionnement du capteur de position de pédale d'accélérateur 2 (cliquetis)

P2127: Vérification de la plage de fonctionnement du capteur de position de pédale d'accélérateur 2 (tension faible)

P2128: Vérification de la plage de fonctionnement du capteur de position de pédale d'accélérateur 2 (tension élevée)

P2138: Vérification de la plage de fonctionnement du capteur de position de pédale d'accélérateur (corrélation)

Capteurs/Pièces constitutives (principaux) requis

Ensemble de capteur de pédale d'accélérateur

Capteurs/Pièces constitutives (correspondants) requis

-

Fréquence de fonctionnement

En permanence

Durée

-: P2121 (cas 1)

0,5 seconde: P2120, P2121 (cas 2), P2122, P2125 et P2127

2,0 secondes: P2123, P2128 et P2138

Fonctionnement MIL

Immédiatement

Séquence de fonctionnement

Néant

CONDITIONS TYPIQUES D'ACTIVATION

P2120, P2122, P2123, P2125, P2127, P2128 et P2135

Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants

Néant

P2121

Dysfonctionnement du circuit du capteur de position de pédale d'accélérateur (P2120, P2122, P2123, P2125, P2127, P2128, P2138)

Aucune détection

SEUILS DE DYSFONCTIONNEMENT TYPIQUES

P2120

L'une des conditions suivantes est remplie

1 ou 2

1. Tension VPA

0,4 V maximum

2. Tension VPA

4,8 V minimum

P2121: (Cas 1)

Différence entre la tension VPA et la tension VPA2 (valeur apprise de la position off de l'accélérateur)

En dessous de 0,4 V ou au-dessus de 1,2 V

P2121: (Cas 2)

Toutes les conditions suivantes sont remplies

-

[(Tension VPA - Tension de position OFF d'accélérateur VPA apprise) - (Tension VPA2 - Tension de position OFF d'accélérateur VPA2 apprise)

0,165 V minimum (varie selon la position de l'accélérateur)

Tension VPA2

En dessous de 4,84 V

L'une des conditions suivantes est remplie:

(a) ou (b)

(a) Tension VPA - Tension du capteur de position off de l'accélérateur VPA apprise

0,04 V minimum

(b) Tension VPA2 - Tension du capteur de position off de l'accélérateur VPA2 apprise

0,04 V minimum

P2122

Tension VPA

0,4 V maximum

P2123

Tension VPA

4,8 V minimum

P2125

L'une des conditions suivantes est remplie

1 ou 2

1. Tension VPA2

1,2 V maximum

2. Tension VPA2 lorsque la tension VPA varie de 0,4 à 3,45 V

4,8 V minimum

P2127

Tension VPA2

1,2 V maximum

P2128

Tension VPA2 lorsque la tension VPA varie de 0,4 à 3,45 V

4,8 V minimum

P2138

Différence entre les tensions VPA et VPA2

0,02 V maximum

PERIODE TEST DE CONFIRMATION

CONSEIL:

P212012, P212014, P21201F, P212512, P212514, P21251F et P21382B

  1. Brancher le Techstream sur le DLC3.
  2. Mettre le contacteur d'allumage en position ON.
  3. Allumer le Techstream.
  4. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
  5. Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.
  6. Mettre le contacteur d'allumage en position ON [A].
  7. Allumer le Techstream.
  8. Enfoncer complètement puis relâcher la pédale d'accélérateur [B].
  9. S'assurer que 5 secondes minimum se sont écoulées après avoir mis le contacteur d'allumage en position ON.
  10. Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes [C].
  11. Relever les DTC en attente.

    CONSEIL:

    • Si un DTC en attente est émis, le système présente un dysfonctionnement.
    • Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
  12. Sélectionner les menus suivants: Powertrain / Engine / Utility / All Readiness.
  13. Introduire le DTC: P212012, P212014, P21201F, P212512, P212514, P21251F ou P21382B.
  14. Vérifier le résultat de l'estimation de DTC.

    Affichage du Techstream

    Description

    NORMAL

    • Estimation de DTC terminée
    • Système normal

    ABNORMAL

    • Estimation de DTC terminée
    • Système anormal

    INCOMPLETE

    • Estimation de DTC non terminée
    • Effectuer la période test après avoir confirmé les conditions d'activation de DTC

    CONSEIL:

    • Si le résultat de l'estimation est NORMAL, le système est normal.
    • Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
    • Si le résultat de l'estimation est INCOMPLETE, effectuer de nouveau les étapes [B] à [C].

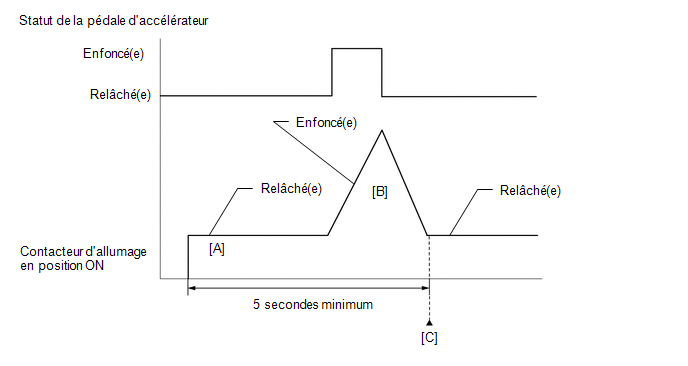

    • [A] à [C]: Procédure d'estimation normale.

      La procédure d'estimation normale est utilisée pour terminer l'estimation de DTC et également pour effacer les DTC permanents.

    • Au moment d'effacer les DTC permanents, ne pas débrancher le câble de la borne de batterie ou tenter d'effacer les DTC pendant cette procédure, car cela risquerait d'effacer les historiques de conduite cyclique universelle et de résultats d'estimation normaux.
P21201C et P212099

  1. Brancher le Techstream sur le DLC3.
  2. Mettre le contacteur d'allumage en position ON.
  3. Allumer le Techstream.
  4. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
  5. Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.
  6. Mettre le contacteur d'allumage en position ON [A].
  7. Allumer le Techstream.
  8. Attendre 5 secondes après avoir mis le contacteur d'allumage en position ON.
  9. Actionner la pédale d'accélérateur conformément à la procédure [B].
    1. Sélectionner les menus suivants: Powertrain / Engine / Data List / Accelerator Position Sensor No. 1 Voltage % et Accelerator Position Sensor No. 2 Voltage %.
    2. Enfoncer lentement la pédale d'accélérateur jusqu'à ce que la valeur de l'élément Accelerator Position Sensor No. 1 Voltage % soit d'environ 30 % et la valeur de l'élément Accelerator Position Sensor No. 2 Voltage % soit d'environ 46 %, puis relâcher lentement la pédale d'accélérateur.
  10. Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes [C].
  11. Relever les DTC en attente.

    CONSEIL:

    • Si un DTC en attente est émis, le système présente un dysfonctionnement.
    • Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
  12. Sélectionner les menus suivants: Powertrain / Engine / Utility / All Readiness.
  13. Introduire le DTC: P21201C ou P212099.
  14. Vérifier le résultat de l'estimation de DTC.

    Affichage du Techstream

    Description

    NORMAL

    • Estimation de DTC terminée
    • Système normal

    ABNORMAL

    • Estimation de DTC terminée
    • Système anormal

    INCOMPLETE

    • Estimation de DTC non terminée
    • Effectuer la période test après avoir confirmé les conditions d'activation de DTC

    CONSEIL:

    • Si le résultat de l'estimation est NORMAL, le système est normal.
    • Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
    • Si le résultat de l'estimation est INCOMPLETE, effectuer de nouveau les étapes [B] à [C].

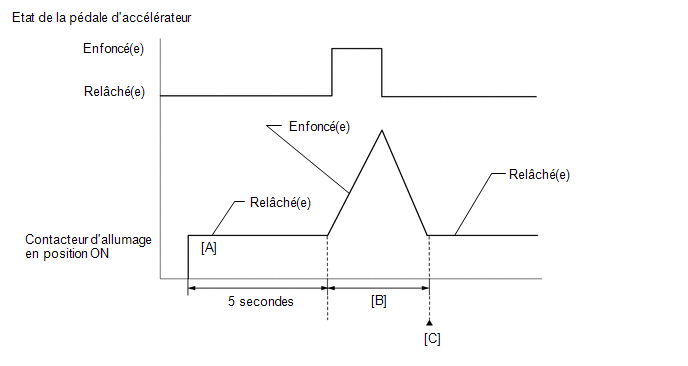

    • [A] à [C]: Procédure d'estimation normale.

      La procédure d'estimation normale est utilisée pour terminer l'estimation de DTC et également pour effacer les DTC permanents.

    • Au moment d'effacer les DTC permanents, ne pas débrancher le câble de la borne de batterie ou tenter d'effacer les DTC pendant cette procédure, car cela risquerait d'effacer les historiques de conduite cyclique universelle et de résultats d'estimation normaux.

MODE DE SECURITE

Lorsque ces DTC sont enregistrés, l'ECM passe en mode de sécurité. Si l'un des 2 circuits de capteur présente un dysfonctionnement, l'ECM limite la puissance du moteur. En cas de dysfonctionnement des deux circuits, l'ECM considère que la pédale d'accélérateur est relâchée. Par conséquent, le papillon se ferme et le moteur tourne au ralenti.

Le mode de sécurité persiste jusqu'à la détection d'une condition de réussite de la vérification puis le contacteur d'allumage est mis en position OFF.

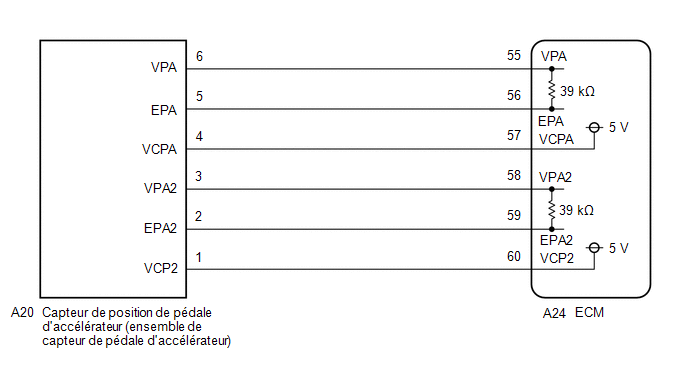

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.

PROCEDURE

1.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (ACCELERATOR PEDAL POSITION SENSOR)

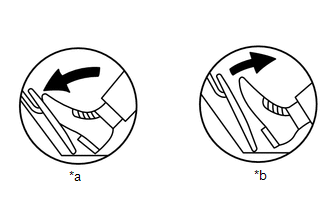

*a

Complètement Enfoncé(e)

*b

Complètement relâché(e)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Powertrain / Engine / Data List / Accelerator Position Sensor No. 1 Voltage et Accelerator Position Sensor No. 2 Voltage.

Powertrain > Engine > Data List

Affichage du tester

Accelerator Position Sensor No. 1 Voltage

Accelerator Position Sensor No. 2 Voltage

(e) Relever la valeur affichée par le Techstream.

Tension standard:

Fonctionnement de la pédale d'accélérateur

Accelerator Position Sensor No. 1 Voltage

Accelerator Position Sensor No. 2 Voltage

Différence entre la tension de capteur de position d'accélérateur n° 1 et la tension de capteur de position d'accélérateur n° 2

Complètement relâché(e)

0,5 à 1,1 V

1,2 à 2,0 V

Au-dessus de 0,02 V

Complètement Enfoncé(e)

2,6 à 4,5 V

3,4 à 4,75 V

OK

RECHERCHER D'EVENTUELS PROBLEMES INTERMITTENTS

MAL

2.

VERIFIER LA TENSION DE BORNE (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR)

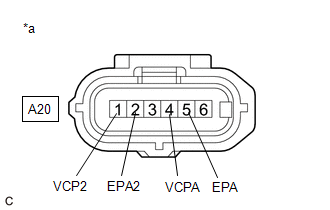

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de capteur de pédale d'accélérateur)

CONSEIL:

S'assurer que le connecteur est correctement branché. Si ce n'est pas le cas, le brancher correctement et vérifier si d'autres DTC sont émis.

(a) Débrancher le connecteur d'ensemble de capteur de pédale d'accélérateur.

(b) Mettre le contacteur d'allumage en position ON.

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

A20-4 (VCPA) - A20-5 (EPA)

Contacteur d'allumage en position ON

4,5 à 5,5 V

A20-1 (VCP2) - A20-2 (EPA2)

Contacteur d'allumage en position ON

4,5 à 5,5 V

MAL

PASSER AU POINT 5

OK

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RESISTANCE DE L' ECM)

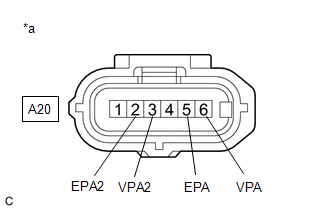

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de capteur de pédale d'accélérateur)

(a) Débrancher le connecteur d'ensemble de capteur de pédale d'accélérateur.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

A20-6 (VPA) - A20-5 (EPA)

Contacteur d'allumage en position OFF

37,05 à 40,95 kΩ

A20-3 (VPA2) - A20-2 (EPA2)

Contacteur d'allumage en position OFF

37,05 à 40,95 kΩ

OK

REMPLACER L'ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR

MAL

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR - ECM)

(a) Débrancher le connecteur d'ensemble de capteur de pédale d'accélérateur.

(b) Débrancher le connecteur d'ECM.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

A20-6 (VPA) - A24-55 (VPA)

En permanence

En dessous de 1 Ω

A20-5 (EPA) - A24-56 (EPA)

En permanence

En dessous de 1 Ω

A20-3 (VPA2) - A24-58 (VPA2)

En permanence

En dessous de 1 Ω

A20-2 (EPA2) - A24-59 (EPA2)

En permanence

En dessous de 1 Ω

A20-6 (VPA) ou A24-55 (VPA) - Masse de carrosserie et autres bornes

En permanence

10 kΩ minimum

A20-5 (EPA) ou A24-56 (EPA) - Masse de carrosserie et autres bornes

En permanence

10 kΩ minimum

A20-3 (VPA2) ou A24-58 (VPA2) - Masse de carrosserie et autres bornes

En permanence

10 kΩ minimum

A20-2 (EPA2) ou A24-59 (EPA2) - Masse de carrosserie et autres bornes

En permanence

10 kΩ minimum

OK

REMPLACER L'ECM

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

5.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR - ECM)

(a) Débrancher le connecteur d'ensemble de capteur de pédale d'accélérateur.

(b) Débrancher le connecteur d'ECM.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

A20-4 (VCPA) - A24-57 (VCPA)

En permanence

En dessous de 1 Ω

A20-5 (EPA) - A24-56 (EPA)

En permanence

En dessous de 1 Ω

A20-1 (VCP2) - A24-60 (VCP2)

En permanence

En dessous de 1 Ω

A20-2 (EPA2) - A24-59 (EPA2)

En permanence

En dessous de 1 Ω

A20-4 (VCPA) ou A24-57 (VCPA) - Masse de carrosserie et autres bornes

En permanence

10 kΩ minimum

A20-5 (EPA) ou A24-56 (EPA) - Masse de carrosserie et autres bornes

En permanence

10 kΩ minimum

A20-1 (VCP2) ou A24-60 (VCP2) - Masse de carrosserie et autres bornes

En permanence

10 kΩ minimum

A20-2 (EPA2) ou A24-59 (EPA2) - Masse de carrosserie et autres bornes

En permanence

10 kΩ minimum

OK

REMPLACER L'ECM

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

Problème de performance / plage de fonctionnement du boîtier de commande d'actionneur de papillon "A" (P211900,P211904,P211977,P21199B)
DESCRIPTION Le système électronique de commande de papillon se compose de l'actionneur du papillon, du capteur de position du papillon, du capteur de position de pédale d'accélérateur et de l'ECM. L'ECM commande l'actionneur de papillon pour ré ...

Corrélation de signal croisé couplé de tension "A"/"B" du papillon/capteur de position de pédale/contacteur (P21352B)
DESCRIPTION Se reporter au DTC P012011. Cliquer ici N° de DTC Objet de la détection Condition de détection du DTC Organe incriminé MIL Mémoire Remarque P21352B Corrélation de signal croisé couplé de te ...

D'autres materiaux:

Non-concordance du signal de commande de freinage (C1A69)
DESCRIPTION L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) envoie des signaux à l'ensemble de capteur radar à ondes millimétriques en fonction de l'état de la commande de freinage. Si l'ensemble de capteur radar à ondes millimétriques reçoit un signal ...

Description Du Systeme
DESCRIPTION DU SYSTEME DESCRIPTION GENERALE DU SYSTEME DE NAVIGATION (a) Méthodes de pistage de la position du véhicule Il est essentiel que le système de navigation localise en permanence le véhicule et affiche sa position sur la carte. Il existe 2 méthodes pour connaître la position actuel ...

Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LE CACHE D'EXTREMITE (a) A l'aide d'une clé à douille "TORX" T30, déposer les 5 vis et le cache d'extrémité. REMARQUE: Maintenir la pompe de manière à ce que la surface de pose et les pièces de fixation ne soient pas endommagées. Comme l ...

Categorie

Toyota Camry Manuel du propriétaire 2021, Manuel de reparation de la TOYOTA Camry 2018.
