Toyota Camry et,
Toyota Partner.
Toyota Camry et,
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|

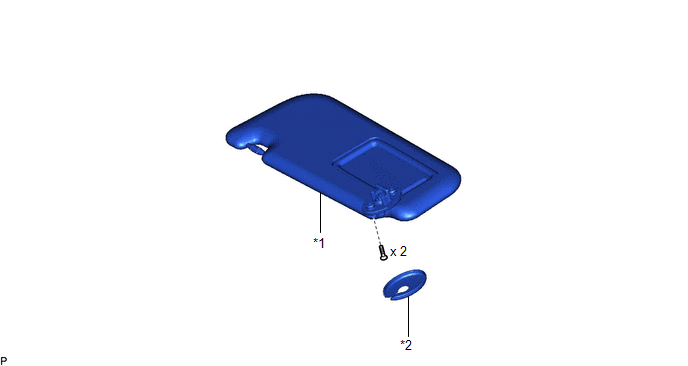

*1 | ENSEMBLE DE PARE-SOLEIL |
*2 | CACHE DE SUPPORT DE PARE-SOLEIL |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER LE CACHE DE SUPPORT DE PARE-SOLEIL
Cliquer ici .gif)
2. DEPOSER L'ENSEMBLE DE PARE-SOLEIL
Cliquer ici
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE PARE-SOLEIL GAUCHE
|

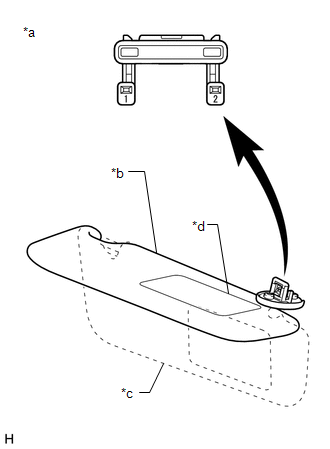

*a | Pièce constitutive sans faisceau de câbles branché (Ensemble de pare-soleil gauche) |
|
*b | Pare-soleil vers le haut |
|
*c | Pare-soleil vers le bas |
|
*d | Cache de rétroviseur |
(a) Vérifier l'éclairage de courtoisie.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
1 - 2 | Pare-soleil vers le haut |
10 kΩ minimum |
|
1 - 2 | Rétroviseur complètement fermé avec le pare-soleil vers le bas |
10 kΩ minimum |
|
1 - 2 | Rétroviseur complètement fermé avec le pare-soleil vers le bas |
En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de pare-soleil gauche.
2. VERIFIER L'ENSEMBLE DE PARE-SOLEIL DROIT
|

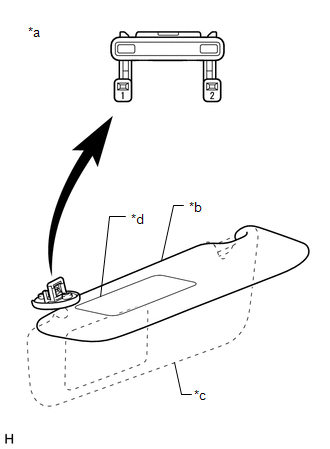

*a | Pièce constitutive sans faisceau de câbles branché (Ensemble de pare-soleil droit) |
|
*b | Pare-soleil vers le haut |
|
*c | Pare-soleil vers le bas |
|
*d | Cache de rétroviseur |
(a) Vérifier l'éclairage de courtoisie.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
1 - 2 | Pare-soleil vers le haut |
10 kΩ minimum |
|
1 - 2 | Rétroviseur complètement fermé avec le pare-soleil vers le bas |
10 kΩ minimum |
|
1 - 2 | Rétroviseur complètement fermé avec le pare-soleil vers le bas |
En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de pare-soleil droit.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'ENSEMBLE DE PARE-SOLEIL
Cliquer ici .gif)
2. REPOSER LE CACHE DE SUPPORT DE PARE-SOLEIL
Cliquer ici
